美国,Terasense,微波和太赫兹喇叭天线,W波段,F波段,太赫兹天线,TeraSense 提供多种太赫兹和亚太赫兹源（IMPATT二极管）型号。每个太赫兹源都可以配备相应的 WR- 输出法兰，或刚性固定的圆锥形喇叭天线。可拆卸的喇叭天线是一个可选附加组件，可以附加到相应的 WR- 输出法兰上。总体而言，TeraSense 提供了几种类型的喇叭天线，具体描述如下：
W波段天线

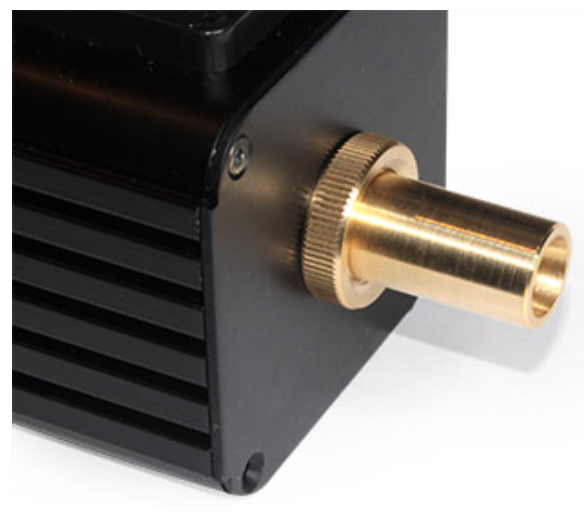

100 GHz源用圆锥形喇叭天线
- 频率范围: 可用于100 GHz、140 GHz、180 GHz源
- 波束形状: 高斯波束
- 发散角: +/- 9度
- 增益: 20 dB
- 安装方式: 刚性固定在IMPATT外壳内部
- 重量: 0.059 kg (0.13 lbs)
- 尺寸: 39 x 16 mm (1.54’’ x 0.63’’)
- VSWR典型值: < 1.2

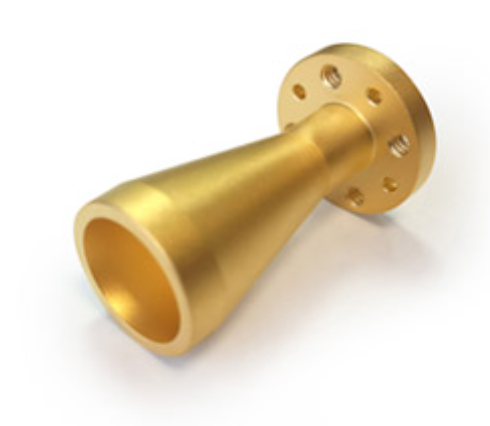

100 GHz源用可拆卸圆锥形喇叭天线
- 频率范围: 可用于100 GHz源
- 波束形状: 高斯波束
- 发散角: WR-10: +/- 7度，WR-8: +/- 9度
- 输出孔径直径（平均值）: WR-10: 16 mm，WR-8: 12 mm
- 增益: WR-10: 25 dB，WR-8: 20 dB
- 安装选项1: 安装于WR-8输出法兰（UG387/UM）
- 安装选项2: 安装于WR-10输出法兰（UG387/UM）
- 重量: 0.033 kg (0.072 lbs)
- 尺寸: 43 x 19 mm (1.7’’ x 0.75’’)
- VSWR典型值: < 1.2
F波段天线
140 GHz源用可拆卸圆锥形喇叭天线
- 频率范围: 可用于140 GHz源
- 波束形状: 高斯波束
- 发散角: +/- 7度
- 输出孔径直径（平均值）: 10.4 mm
- 增益: 25 dB (WR-6)
- 安装选项: 安装于WR-6输出法兰
- 重量: 0.02 kg (0.044 lbs)
- 尺寸: 29 x 19 mm (1.14’’ x 0.75’’)
太赫兹天线

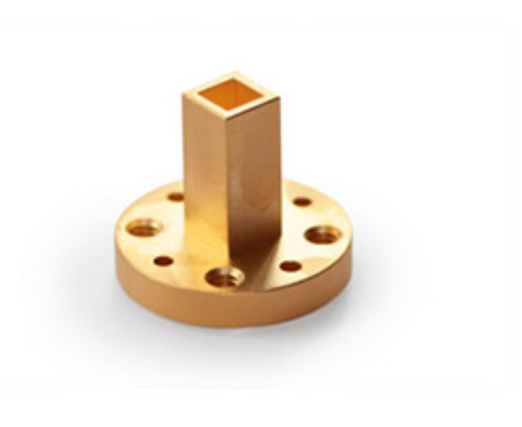

约300 GHz源用可拆卸对角线喇叭天线（中增益）
- 频率范围: 可用于约280 GHz – 290 GHz源
- 波束形状: 高斯波束
- 发散角: H平面：±11.5度，E平面：±9度
- 增益: 19 dB
- 安装选项: 安装于WR-3.4输出法兰
- 重量: 0.010 kg (0.023 lbs)
- 尺寸: 17 x 19 mm (0.65’’ x 0.75’’)

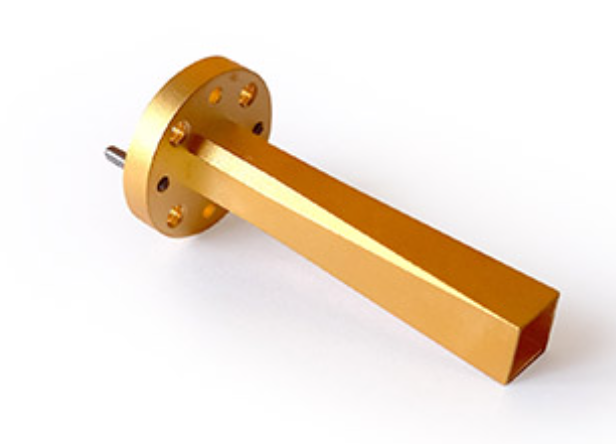

约300 GHz源用可拆卸对角线喇叭天线（高增益）
- 频率范围: 可用于约280 GHz – 290 GHz源
- 波束形状: 高斯波束
- 发散角: H平面：±6.5度，E平面：±6度
- 增益: 24 dB
- 安装选项: 安装于WR-3.4输出法兰
- 重量: 0.020 kg (0.046 lbs)
- 尺寸: 43 x 19 mm (1.69’’ x 0.75’’)
在配备喇叭天线的配置中，我们的太赫兹源被用来将辐射“耦合”到自由空间（自由空间阻抗）。这些喇叭天线显著增强了IMPATT二极管产生的太赫兹波束，并提高了它们的稳定性。
