美国,Terasense,太赫兹扫描仪,TeraFAST-256,高速太赫兹成像扫描仪是我们的旗舰产品。它具有前所未有的5000帧/秒的成像速度，并且易于集成到任何工业流程中。该太赫兹成像扫描仪适用于大多数传送带，带速最高可达15米/秒。其超快线性传感器阵列旨在满足许多工业应用中的无损检测（NDT）和质量控制（QC）需求。

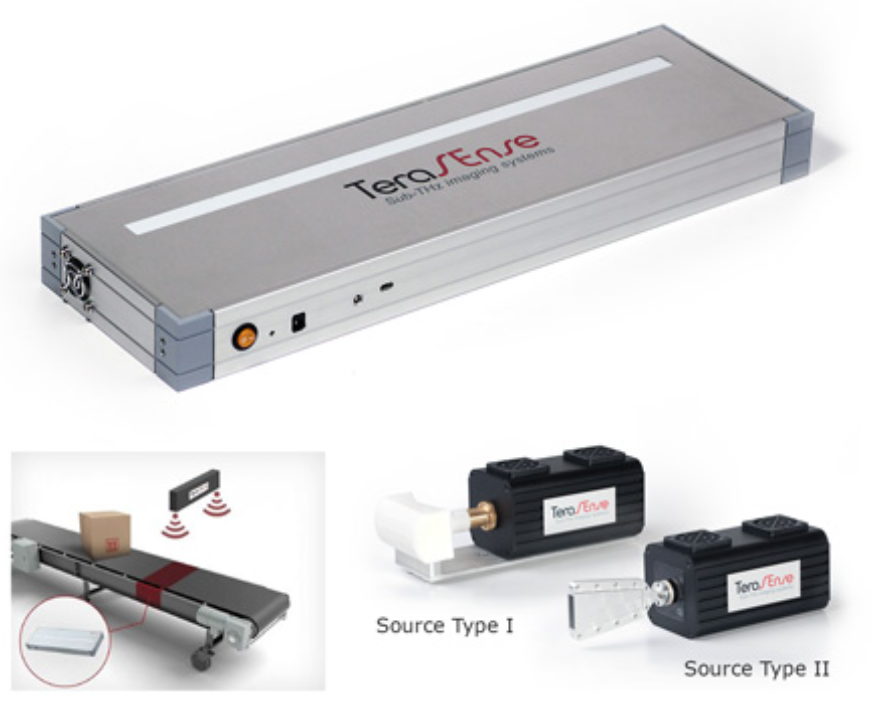

太赫兹成像扫描仪系统由两部分组成：线性太赫兹成像相机和100 GHz太赫兹发生器。这两部分经过优化并相互同步。太赫兹辐射功率从发生器正确传输到相机传感器。相机像素尺寸决定了1.5毫米的图像分辨率，这超出了大多数工业应用的要求。
线性太赫兹成像系统在传送带上的安装
线性太赫兹成像系统在传送带上的布局
太赫兹扫描仪规格
- 像素数量：256（256 x 1）
- 像素尺寸：1.5 x 3 毫米²
- 成像区域：384 x 3 毫米²
- 设备尺寸：450 x 160 x 44 毫米³
- 图像采集速率：5000帧/秒（5 kHz）
- 同步输出：TTL（+5 V）
- 最小可检测功率：
- 100 nW（在5000帧/秒时）
- 45 nW（在1000帧/秒时）
- 14 nW（在100帧/秒时）
- 接口：Mini-USB
- 包含软件：TeraFast® Viewer
太赫兹发生器
TeraSense提供两种类型的发生器，均基于IMPATT技术。
Type I发生器：
- 配备喇叭天线和专门设计的PTFE折射光学系统。
- PTFE透镜的配置确保太赫兹光束正确聚焦到相机的线性窗口上。
Type II发生器：
- 是太赫兹源的升级版本，利用我们在太赫兹技术领域的最新突破，提升了太赫兹成像扫描仪的性能。
- 该模块包括基于高增益喇叭天线和金属镜的新型反射式太赫兹光学系统。
- Type II源采用卓越的IMPATT二极管，提供比普通二极管显著更高的功率。
- Type II发生器通过增加到达传感器阵列的功率，显著提高了线性扫描仪的太赫兹成像能力。
相关出版物
《用于邮政安全筛查的新型超快亚太赫兹线性扫描仪》
作者：A. V. Shchepetilnikov, P. A. Gusikhin, V. M. Muravev, G. E. Tsydynzhapov, Yu. A. Nefyodov, A. A. Dremin 和 I. V. Kukushkin
发表于《国际红外与毫米波杂志》
