TENTECH TM-25t 高频接地测试仪、TENTECH高频接地测试仪、TENTECH电阻测试仪、进口代理TENTECH

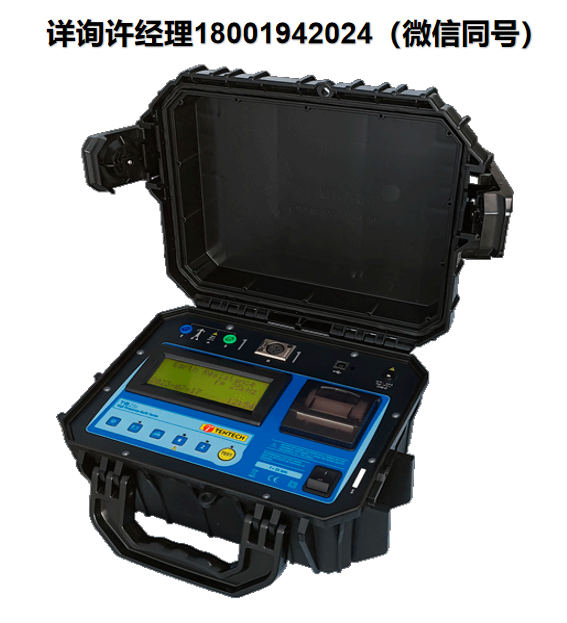

TENTECH TM-25t 高频接地测试仪
High Frequency Earth Ground Tester
- 用于测量电线杆的接地电阻。
- 最大限度地减少了相邻塔架之间的相互影响；这些塔架之间通过保护缆绳连接在一起。
- 工作频率：25千赫兹
- 电阻测量值：最高可达 300 欧姆。
- 自动电流注入技术
- 内置内存和打印机
- 可充电电池
对输电塔的接地性能进行测试是一个十分重要的问题，因为这些输电塔都是通过接地线相互连接的，而这些接地线实际上起到了避雷针的作用，保护线路免受大气放电的侵害。由于这种连接方式的存在，如果使用传统的接地电阻仪来测量输电塔的接地电阻，那么得到的结果将会是错误的——因为实际上测量到的并不是单座输电塔的接地电阻，而是所有相邻输电塔的接地电阻（或者更准确地说，是在低频条件下的阻抗值）。
为了使这种测试成为可能——而这种测试对于确保电力传输的连续性至关重要——TENTECH公司开发了TM25t高频接地电阻仪。这款仪器是专门用于在不停断接地线的情况下，对每座输电塔进行快速、安全且可靠的接地电阻测量的理想工具。
它的工作原理是使用25 kHz的高频测量电流；在这种电流作用下，考虑到典型的线路长度，接地线的电感阻抗会显著增加，从而有效减少了相邻输电塔对测量结果的影响。该设备仅测量被测输电塔本身的接地电阻，包括其基座部分。对于那些复杂的接地系统（如网格状接地网、埋设的金属线、金属管道等），测量时也仅考虑与连接点最近的那一部分，因此测量得到的数值能够真实反映该系统在面对类似大气放电的脉冲信号时的接地能力。因此，与使用低频传统设备测量得到的结果相比，这些数值更能准确地反映系统的实际接地性能——即使是在断开接地线的情况下也是如此。TM25t是一款性能优异的设备，重量轻便，能够适应热带和高山地区恶劣的天气条件及地理环境，因此被公认为在极端环境条件下进行现场作业的理想选择。
TENTECH TM-25t 高频接地测试仪技术规格书：
测量范围：0 – 300 欧姆
工作频率：25,000赫兹
测试电流：20毫安自动模式
电感元件补偿：
• 通过集成在设备中的电容器组来实现
• 最大电容容量：4.2 μF
• 分辨率：10 nF
测量精度：读数的 ±2.5%；误差范围不超过 1 位数字。
辅助接地棒的最大电阻值：
2,000 Ω（电流测量棒）
2,000 Ω（电压测量棒）
显示：字母数字LCD显示屏，4行/20个字符（可显示较大数字）。
打印机：
内置热敏打印机
内置内存：该设备的内置NVRAM内存可存储2,000条测试数据。
协议：Modbus
USB接口：用于配置、控制以及下载存储的数值。
蓝牙：用于配置、控制以及下载存储的数值。
过电压保护：CAT IV – 300伏
安全性：IEC 61010-1
桌面软件（适用于个人电脑/笔记本电脑）：
TLogger软件：用于远程控制，支持配置测试任务、执行测试以及生成测试报告。
安卓应用程序（适用于智能手机/平板电脑）：
TENTECH遥控应用程序：用于远程控制设备，支持配置参数、执行测试并生成测试报告。
防护等级：IP65等级（盖子关闭时）
工作温度：14华氏度至122华氏度（-10摄氏度至50摄氏度）
储存温度：-13°F至158°F（-25°C至70°C）
湿度：相对湿度95%（非冷凝型）
电源供应装置：内置可充电电池（LFP型，12伏，6000毫安）
电池充电器：12伏特，2安培
设备重量：约10.80磅（4.9千克）
尺寸规格：13.6英寸 x 10.7英寸 x 6.3英寸（345毫米 x 272毫米 x 159毫米）
TENTECH TM-25t 高频接地测试仪随附的配件：
8根长度为19.6英寸（50厘米）的钢制电极棒，表面涂有铜层；
6根长度为6.5英尺（2米）的电缆，用于连接额外的辅助电极棒；
电极棒提取工具；
229.6英尺（70米）长的屏蔽电缆；
164英尺（50米）长的屏蔽电缆；
连接主电极棒的98.4英尺（30米）长的电缆；
连接辅助电极棒的229.6英尺（70米）长的电缆；
连接辅助电极棒的164英尺（50米）长的电缆；
用于连接主电极的电缆适配器；
交流电源适配器；
用于连接未知电极的电缆（用于塔架连接）；
USB数据线；
用户使用指南；
TLogger软件（可下载）；
TENTECH遥控应用程序（可下载）；
用于收纳所有配件的专用收纳箱。
