在热分析中，热通量表示在表面上每单位面积每单位时间传导或辐射的热量。

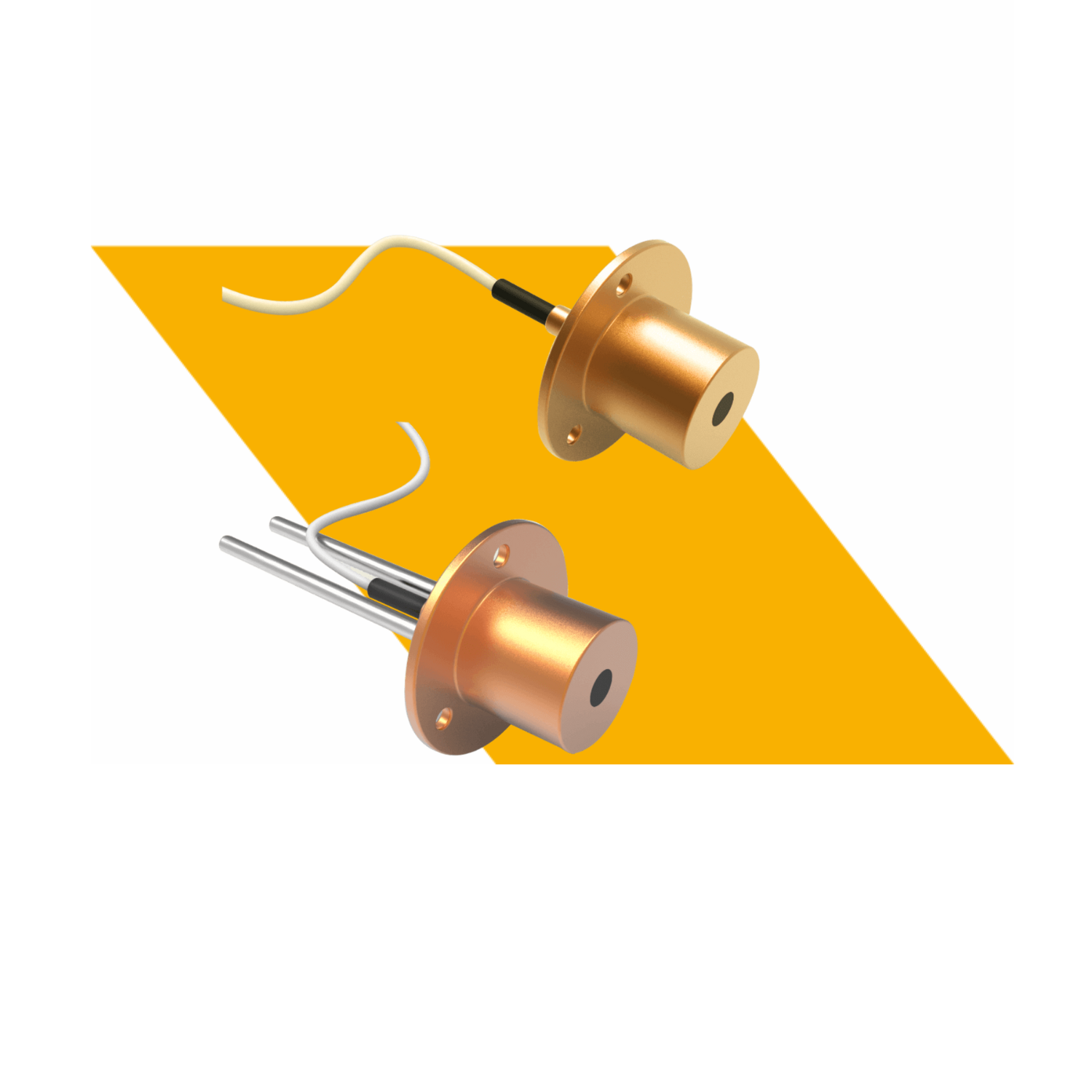

热通量传感器也称为热通量传感器，它产生与施加到传感器表面的总热速率成正比的电信号。将测得的热速率除以传感器的表面积以确定热通量。热通量传感器在暴露于热源时可提供高达 10 mV 的线性输出，分辨率无限。热通量传感器的表面将覆盖 180° 视场角。
技术规格
标准可用范围
- Gardon 量规：10、15、20、30、50、70、100、200、250 W/cm² 和可根据要求提供其他定制范围，最高可达 800 W/cm²
- Schmidt-Boelter 规格：1、2.5、5 W/cm² 和可根据要求提供其他定制范围
TEMPSENS热通量传感器发动机和火焰辐射中的热流研究性能特点
- 传感器输出：线性输出，全量程 10 mV
- 超量程：额定热通量的 25%
- 灵敏度：额定热通量的 ±25%
- 最大非线性度：±2%
- 准确度：±5% 或更高
- 传感器涂层：吸收率：0.92
- 响应常数：Gardon 规< 100 ms，Schmidt-Boelter 规< 250 ms
技术组件
- 标准线长：2米或指定
- 电线材质：镀锡铜，每根电线上有特氟龙绝缘，整体为特氟龙护套
- 非制冷传感器的热容量：在超过200°C最高体温之前，热通量传感器可以吸收的能量
TEMPSENS热通量传感器发动机和火焰辐射中的热流研究产品类型
Gardon Gauge 技术
Gardon热通量传感器由Robert Gardon发明，采用圆箔热通量传感器结构。这些测量圆盘中心和圆周之间的温差。该传感器产生与吸收器热通量成正比的电压。
应用：风洞、发动机和火焰辐射中的热流研究。
工作范围：Gardon 热流传感器的一般热流范围至少为 5 W/cm²，最高可达 5000 W/cm²。
主要优势：Gardon热流量传感器的灵敏度与传感器温度无关，可以在很宽的温度范围内使用。建议长期使用水冷，以延长传感器寿命。
Schmidt-Boelter 量规技术
施密特利用他的观察设计了第一台仪器，然后博尔特对施密特的设计进行了巧妙的修改，形成了银康铜热电堆。工作原理包括使用串联热电偶（热电堆）技术测量温差。
工作原理：该仪表产生与入射到传感表面的热通量成正比的输出信号。稳态输出信号由传感器使用具有已知热和物理特性的材料上的温降生成。
工作范围：Schmidt-Boelter 热电堆热流传感器的一般热流范围至少为 1 W/cm²，最高可达 5 W/cm²。
热通量计算：
测得的热通量 （W/cm²） = 传感器输出电压 （mV） ×灵敏度 （W/cm²/mV）
注意：每个传感器都包含制造商颁发的带有灵敏度规格的校准证书。
