法国Tekceleo 代理，WLG-75-R 超声波/压电电机控制器
WLG-75-R 控制器技术规格 (Technical Specifications)
| 类别 (Category) | 参数 (Parameter) | 数值 (Value) | 中文说明 (Description) |
|---|---|---|---|
| 类型 (Type) | 电源电压 (Power Source Voltage) | DC 24 V ±0.5 V | 控制器供电电压 |
| 振动参数 (Oscillation Parameters) | 振动波形 (Oscillation Waveform) | 伪正弦波 (Pseudo Sine Wave) | 电机驱动波形 |
| 振动频率 (Oscillation Frequency) | 35 KHz ～ 45 KHz | 工作振动频率范围 | |
| 速度调节 (Speed Adjustment) | 电机驱动电压 (Motor Drive Voltage) | 220 Vrms | 驱动电压 |
| 频率调制 (Frequency Modulation) | — | 通过调节频率实现速度调节 | |
| 电流与温度 (Current & Temperature) | 消耗电流 (Consumption Current) | DC 24 V: 3.0 A | 电流消耗 |
| 工作温度 (Working Temperature) | 0°C ～ +45°C | 控制器工作环境温度 | |
| 存储温度 (Storage Temperature) | 0°C ～ +45°C | 控制器储存温度 | |
| 控制方式 (Start-Stop Control) | 开停控制 (On/Off Control) | TTL 电平信号 (0 或 3.3 VDC) | 电机启停数字控制信号 |
WLG-75-R 控制器性能参数 (Performance Specifications)
| 参数类别 (Parameter) | 英文 (Specification) | 中文说明 (Description) |
|---|---|---|
| 启停响应 (Starting/Stopping Response) | < 500 µs | 电机启动/停止响应时间小于 500 微秒 |
| 转速变化响应时间 (Speed Change Response Time) | < 50 ms | 电机转速变化响应时间小于 50 毫秒 |
| 空载可调转速范围 (No-load Adjustable Speed Range) | 5 rpm ～ 175 rpm | 电机空载状态下可调转速范围 |
| 转速设定电压 (Speed Setting External Voltage) | DC 0 V ～ 3.3 V | 外部电压控制转速范围 |
| 重量 (Weight) | 180 g | 控制器重量 |
| 外形尺寸 (Outline Size) | 100 mm × 90 mm × 34 mm (垂直 × 水平 × 高) | 控制器外形尺寸 |
| 参数类别 (Parameter) | 英文 (Specification) | 中文说明 (Description) |
|---|---|---|
| 启停响应 (Starting/Stopping Response) | < 500 µs | 电机启动/停止响应时间小于 500 微秒 |
| 转速变化响应时间 (Speed Change Response Time) | < 50 ms | 电机转速变化响应时间小于 50 毫秒 |
| 空载可调转速范围 (No-load Adjustable Speed Range) | 5 rpm ～ 175 rpm | 电机空载状态下可调转速范围 |
| 转速设定电压 (Speed Setting External Voltage) | DC 0 V ～ 3.3 V | 外部电压控制转速范围 |
| 重量 (Weight) | 180 g | 控制器重量 |
| 外形尺寸 (Outline Size) | 100 mm × 90 mm × 34 mm (垂直 × 水平 × 高) | 控制器外形尺寸 |

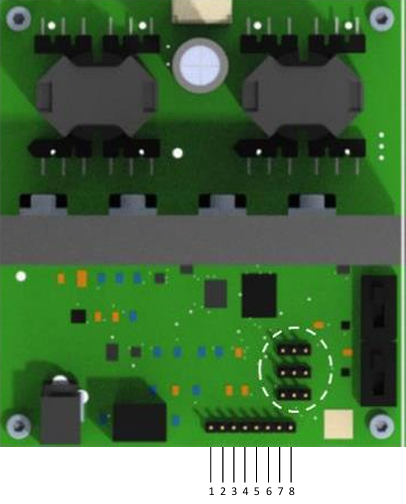

用于电机输出的 Molex pico-SPOX 8 针母头连接器
引脚规格 (PIN Specifications)
| 引脚 (Pin) | 输入/输出 (I/O) | 英文功能 (Specifications) | 中文说明 (Description) |
|---|---|---|---|
| 1 | I | Speed control using analog voltage 0-3.3 VDC | 模拟电压控制转速 0-3.3 VDC |
| 2 | – | Ground | 地线 |
| 3 | I | ON/OFF digital control TTL level signal (0 or 3.3 VDC) | 开/关数字控制 TTL 电平信号 (0 或 3.3 VDC) |
| 4 | I | CW/CCW digital control TTL level signal (0 or 3.3 VDC) | 顺时针/逆时针数字控制 TTL 电平信号 (0 或 3.3 VDC) |
| 5 | O | Incremental encoder signal A | 增量编码器信号 A 输出 |
| 6 | O | Incremental encoder signal B | 增量编码器信号 B 输出 |
| 7 | O | Incremental encoder index | 增量编码器索引信号输出 |
| 8 | – | Not used | 未使用 |
