法国Tekceleo 代理，WLG-20-R系列评估套件，超声波电机，压电执行器，压电电机，提供非磁性版本（AMAG）
WLG-20-R 系列技术规格
| 类别 | 参数 | WLG-20-R | WLG-20-R AMAG (非磁性) |
|---|---|---|---|
| 性能 (Performances) | 空载转速 (No Load Speed) | 380 RPM | 380 RPM |
| 额定转速 (Nominal Speed) | 265 RPM | 265 RPM | |
| 最大转矩 (Max Torque) | 30 mN·m | 30 mN·m | |
| 额定转矩 (Nominal Torque) | 20 mN·m | 20 mN·m | |
| 保持转矩 (Holding Torque) | 40 mN·m | 40 mN·m | |
| 精度 (Precision) | 内置编码器 (Built-in Encoder) | 是，光学型，带正交输出 | 是，光学型，带正交输出 |
| 编码器分辨率 (Encoder Resolution) | 0.0625° / 1091 µr | 0.0625° / 1091 µr | |
| 最大可选编码器分辨率 (Possible Max Encoder Resolution, 定制) | 0.0156° / 273 µr | 0.0156° / 273 µr | |
| 操作参数 (Operations) | 工作电压 (Operating Voltage) | 9 VDC | 9 VDC |
| 最大功耗 (Maximal Power Consumption) | 9 VDC / 0.8 A | 9 VDC / 0.8 A | |
| 重量 (Weight) | 14 g | 14 g | |
| 工作温度 (Operating Temperature) | 0°C – 45°C | 0°C – 45°C | |
| 接口 (Connector) | 接插件型号 | Hirose – DF51K – 8DP – 2DS(805) | Hirose – DF51K – 8DP – 2DS(805) |

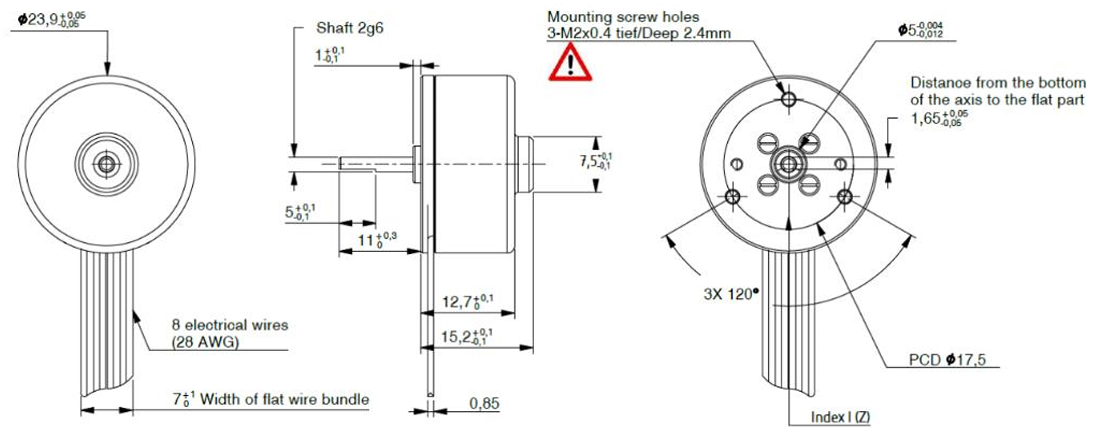

WLG-20-R系列 尺寸图

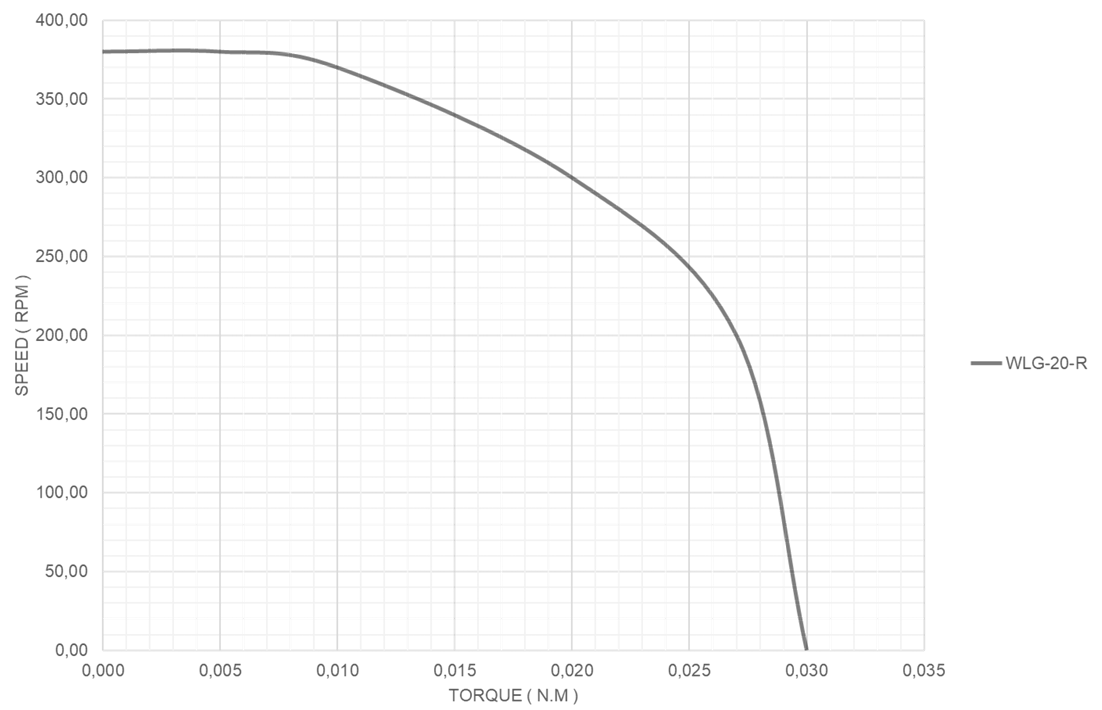

WLG-20-R 转速/扭矩性能
WLG-30-R 系列 机械参数 (Mechanical Data)
| 参数 (Specification) | WLG-30-R | WLG-30-R AMAG (非磁性 Non-Magnetic) |
|---|---|---|
| 最大径向负载 (Max Radial Load) | 5 N | 5 N |
| 最大动态轴向负载 (Max Axial Load Dynamics) | 1 N | 1 N |
| 最大压入力 (Max Force for Press Fits) | 18 N | 18 N |
| 轴同心度 (Shaft Concentricity) | ±0.2 mm | ±0.2 mm |
WLG 系列 引脚规格 (Pin Input/Output Specification)
| 引脚 (Pin) | 英文功能 (Function) | 中文说明 (Description) |
|---|---|---|
| 1 | Input Sin Wave | 输入正弦波 |
| 2 | Input Cos Wave | 输入余弦波 |
| 3 | Coder GND | 编码器地 |
| 4 | Power GND | 电源地 |
| 5 | Output Incremental encoder signal A | 输出增量编码器信号 A |
| 6 | Input Coder Power | 输入编码器电源 |
| 7 | Output Incremental encoder signal B | 输出增量编码器信号 B |
| 8 | Output Incremental encoder index | 输出增量编码器索引信号 |

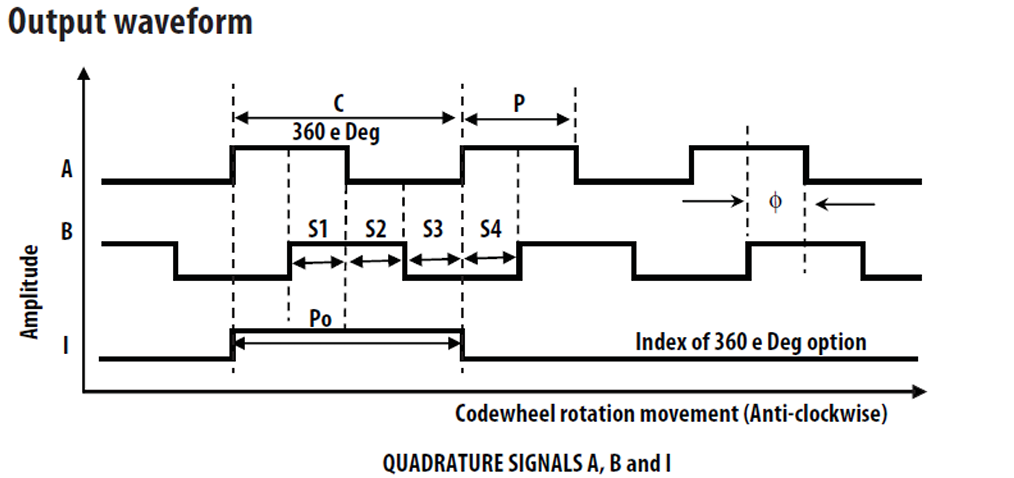

WLG-20-R 编码器输出波长
