属性和功能:
滚珠导轨系统结合了滑动导轨的高扭矩吸收性和刚性，以及滚轮导轨的平稳移动和精确度。滚珠导轨系统专为快速移动而设计，具有最高的精确度。滚珠需要比滑动系统低得多的驱动力。四个滚珠列在轮廓导轨的四条轨道上滚动将在载体内偏转和返回。在我们的THR滚珠导轨系统中滚珠轨道位于轨道周围的0形，并很好地嵌入轨道轮廓中。这种方法可以实现更高的扭转刚度。球导系统必须润滑。可用的系统尺寸以及安装孔的位置和尺寸确保了与所有常见的球导系统的互换性。通常我们提供带有轻微预紧力、正面双唇密封和润滑存储系统的系统。
除了THR系列的标准尺寸15-55，我们还提供3号尺寸的微型导轨，并可应要求提供平面设计的球导轨。
优点:
最高速度可达10米/秒
最高可达500米/秒的高速加速
可实现高静态和动态扭矩
所有方向的基本负荷等级相同
可连续润滑，内置载体一体化润滑垫，有利于短行程操作
从航母各侧进行润滑的可能性强化不锈钢端板提高了X方向的刚度和使用寿命
标准型高防尘密封件
·可选:低摩擦密封件
·可选:球链，运行安静，寿命延长(最大值为3米/秒，最大值为250毫米/秒2)

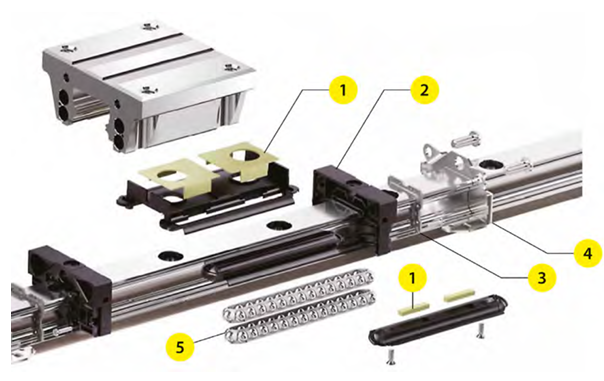

1.生态润滑贮存:内润滑贮存器为滚珠提供润滑垫上的润滑剂，并显著延长润滑间隔，该系统在短行程运动中具有很大优势。
2.端盖，从四面都有润滑孔
3.标准的双唇端部密封防止润滑泄漏和异物从侧面进入。
4.固定在托架下方的不锈钢强化端板在加速度时不会弯曲，在X方向上增加刚度，大于0.3mm的物体将从轨道上擦去。
5.选择:具有专利复位设计的球链运行安静，延长了载体的使用寿命，适用于最高速度3米/秒，最高加速250毫米/秒2
应用范围:
- 适用于高精度的快速直线运动
- 高扭矩(偏心作用载荷)的吸收
- 高强度的吸收
- 自动化技术、搬运、包装或安装系统
- 金属加工机，木材加工机
- 注塑成型和冲压机
可用选项:
- 精度等级较高的轨道和载重机带球链的运输机(见上文)
- 低摩擦密封件
- 载货船底密封
- 预载量或反弹力较高的航母
- (带螺纹孔)用于从底部位置安装的钢轨
- 用于覆盖轨道螺丝的塑料帽(免费，订购时请注明!)
