温度控制器TC-720
Temperature Controllers
温度控制器TC-720产品信息：

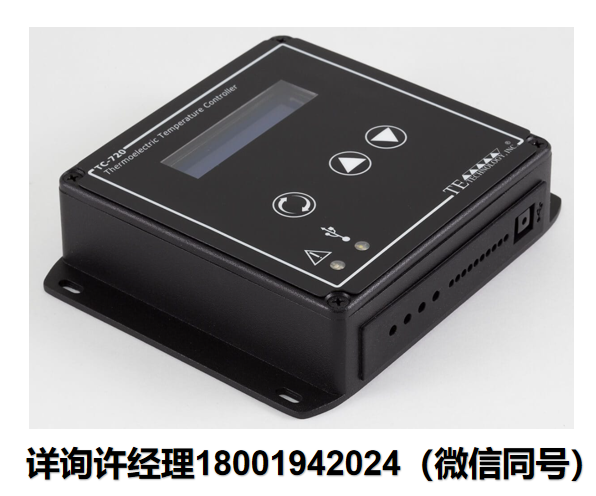

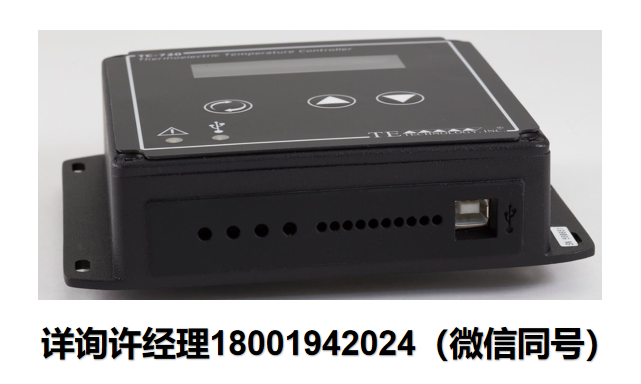

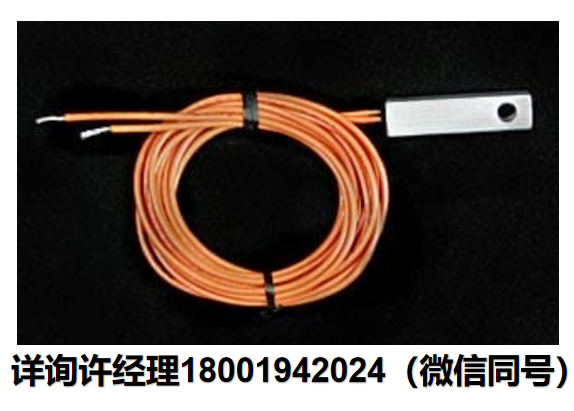

TC-720是一款带USB通信的双极冷热热电温度控制器。它能够控制高达36伏和20安的电流。包括一个标准热敏电阻，型号MP-3193。可以连接第二个传感器，用于监控和报警。控制器装在一个压铸铝盒中，包含一个键盘和一个液晶显示器。显示器允许用户监控传感器温度、功率输出水平和菜单设置。集成键盘访问易于使用的菜单系统，允许用户调整所有基本控制器参数，如设定温度、调谐参数和报警参数。控制器也可以通过USB连接到计算机，使用提供的软件进行更高级的程序控制以及数据绘图和数据记录。该软件作为独立程序发货，但该程序的LabVIEW源代码(2018版及更高版本)也可应要求提供。用Python (2.7)编程的示例读写命令也可从该网页的软件选项卡下载。在同一订单上购买互联标准产品(热电冷却组件或模块、温度控制器和/或电源)时，免费提供带标签的接线电缆。包含的电缆数量(1-3对)将取决于互连部件的数量。
温度控制器TC-720特征：
- USB连接
- 控制板、键盘和显示器封装在耐用的金属外壳中，提供完整的温度控制解决方案
- 单电源或双电源配置允许大范围的输出电压(不包括电源-根据应用单独订购)
- 单电源配置:≥12 VDC，≤36 VDC输入，为控制器和TE设备供电
- 双电源配置:≥12 VDC，对于控制器电路≥0 VDC，在150 mA最小电压下≤36 VDC，对于TE设备≤36 VDC
- 最大输出电流:20安TE装置和报警电流(注:控制器有软件控制的过流保护，但没有内部保险丝保护)
- 双极(加热和冷却)、仅冷却或仅加热控制模式，软件可选
- 温度控制范围:在-60°C到+199°C之间，根据所用的热敏电阻而定。-20°C至+100°C，使用控制器随附的MP-3193热敏电阻。有关基于热敏电阻类型的温度范围，请参见产品手册“主要特性”。

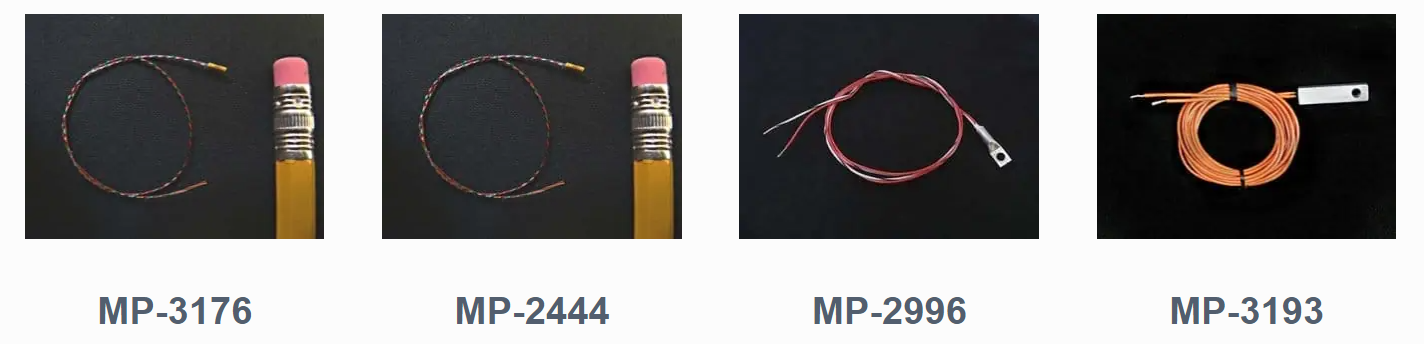

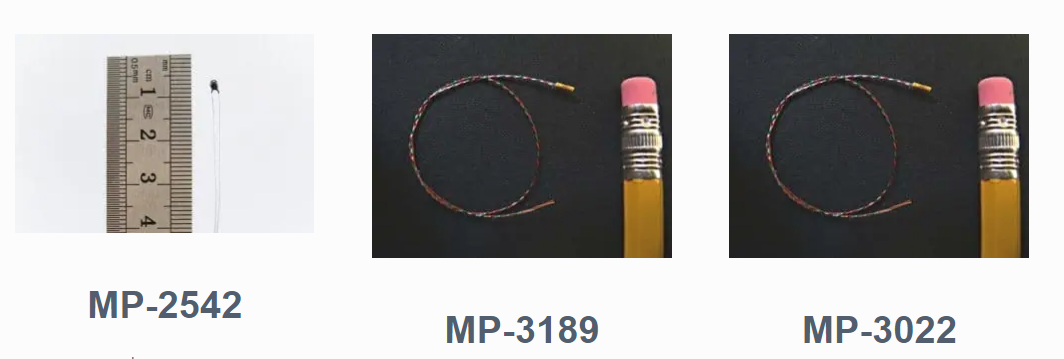

- 各种预编程传感器；可以使用用户可编程传感器
- 可选的二级传感器输入，用于检测报警条件
- 两个可用的报警输出，每个能够吸收高达2 A的电流，用于根据主(控制)传感器和/或辅助传感器触发报警
- 风扇速度控制
- 斜坡/浸泡程序
- 节能的比例+去带控制模式允许控制器在不需要冷却或加热时关闭输出功率；仅在需要时逐渐制冷/制热。
- 最佳控制稳定性±0.01°C(控制冷板时)
- 比例(P)带宽调整:0.5°C至100.0°C
- 积分增益(I)调节:每分钟重复0.00至10.00次
- 导数增益(D)调整:每分钟0.00至10.00个周期
- 输出:方波，337赫兹，脉宽调制，带软启动
- 用于控制可编程线性电源的模拟比例输出信号
- 工作温度范围(非冷凝、总组合报警和负载电流):最低:0°C，最高:45°C
- 内置键盘可用于通过易于理解的选项对控制器的大多数参数进行编程
- 通过USB通信的计算机可编程；包括软件和命令集
- 通过无铅认证
温度控制器TC-720应用：
TC-720是一个双极加热和冷却热电温度控制器，能够控制高达36伏和20安培。包括一个标准热敏电阻，型号MP-3193。可以连接第二个传感器，用于监控和报警。控制器装在一个压铸铝盒中，包含一个键盘和一个液晶显示器。显示器允许用户监控传感器温度、功率输出水平和菜单设置。集成键盘访问易于使用的菜单系统，允许用户调整所有基本控制器参数，如设定温度、调谐参数和报警参数。控制器也可以通过USB连接到计算机，使用提供的软件进行更高级的程序控制以及数据绘图和数据记录。
所有控制器参数，包括一些不能通过板载菜单调整的高级参数，都可以使用该软件进行调整。还提供了控制器的命令集，以允许创建定制的软件应用程序。控制器作为安装在铝板上的基本控制电路运输。包括一个标准热敏电阻(型号MP-3193)和一张软件光盘。该软件作为独立程序发货，但该程序的LabVIEW源代码(2018版及更高版本)也可应要求提供。用Python (2.7)编程的示例读写命令也可从该网页的软件选项卡下载。
TC-720控制器使用脉宽调制(PWM)来调节热电装置(或DC加热器)的输出功率。通过选择合适的外部电源，控制器可以利用板载功率晶体管通过脉宽调制控制0至≤36 VDC的负载。(当控制电压低于12伏时，必须使用12伏、150毫安的小型电源为控制器的微处理器供电。)
两个报警输出，每个能够控制高达2 A，可用于控制其他负载，如泵，风扇和电阻加热器，进一步增强控制器的能力。此外，警报1输出可以重新配置为风扇速度控制。与适当的风扇配合使用，控制器可以根据需要提高或降低风扇速度，以帮助最小化风扇噪音。
控制器有一个内置的斜坡/浸泡程序。它提供了多达8个单独的斜坡+浸泡步骤，每个步骤可以根据需要重复多次。该程序还允许一系列步骤的循环。
比例+死区控制模式允许控制器在给定的温度范围内切断输出电源。当温度超出该范围时，它可以逐渐增加制冷或制热的功率。当不需要冷却或加热时，这通过最小化冷却器消耗的功率来提供冷却器的经济运行。
如果需要真正的线性输出控制系统，TC-720可以用作控制头，用于控制大功率线性输出电源。其中一些线性输出电源可用作基本开关电源，允许用户创建成本相对较低的线性控制系统，与典型线性系统相比，其产生的废热要少得多。线性输出消除了PWM开关，适用于光电倍增管(PMT)冷却器和其他对电子噪声高度敏感的应用。
TC-720 OEM也可以。这是原始设备制造商(OEM)的控制器的基本版本，作为不需要显示器、键盘和盒盖的系统中的组件。控制器仅作为安装在铝板上的基本控制电路PCB装运。
与下列产品兼容:
