TE TC-24-10温度控制器

Temperature Controller

TE TC-24-10温度控制器描述：

TC-24-10是一款符合RoHS标准的比例积分(PI)温度控制器，专为需要低成本基本温度控制器的应用而开发。通过电位计进行设定点和调谐调整。使用单电源时，它可以在高达10 A的电流下调制9V至26 V的功率。使用两个电源时，控制器还可以在0 V至50 V范围内进行调制，是控制低压模块的良好选择。与我们所有的控制器一样，包括一个标准温度传感器(15K热敏电阻)。在同一订单上购买互联标准产品(热电冷却组件或模块、温度控制器和/或电源)时，免费提供带标签的接线电缆。包含的电缆数量(1-3对)将取决于互连部件的数量。

TE TC-24-10温度控制器应用：

TC-24-10为热电装置提供仅制冷或仅制热的温度控制。印刷电路板上的跳线选择冷却或加热控制。控制器使用单个固态MOSFET器件来基于温度设定点调节热电器件电流。这种方法不会引起热循环，因此不会像开关控制器那样影响热电模块的可靠性。

通过位于印刷电路板上的可变电阻(电位计)调整设定点、比例增益和积分增益。这些调整值可以预编程到控制器中，用于大容量应用，因此不需要单独调整每个控制器。

在机械方面，控制器的印刷电路板安装在一个金属支架上，适合水平或垂直方向。控制器可以在0°C至50°C的环境温度下工作，通常不需要额外的散热。

TE TC-24-10温度控制器技术描述：

• 低压热电装置控制能力。TC-24-10需要从9 V到26 V的输入电压。该电压为微处理器供电，也可以被调制并发送到热电装置。然而，如果热电(珀耳帖)冷却器在低于9 V或高于26 V的电压下运行，则可以连接第二个电源。然后，控制器可以调制第二电源的功率，第二输入电压可以在0 V至50 V范围内变化。
• 通用分辨率和稳定性。热电冷却器的输出信号是1000 Hz的脉宽调制(PWM)。PWM控制方案提供0.15°C的温度分辨率，控制器稳定性通常高达0.50°C，该控制器最适合一般需要温度控制但不需要高精度和控制的应用。

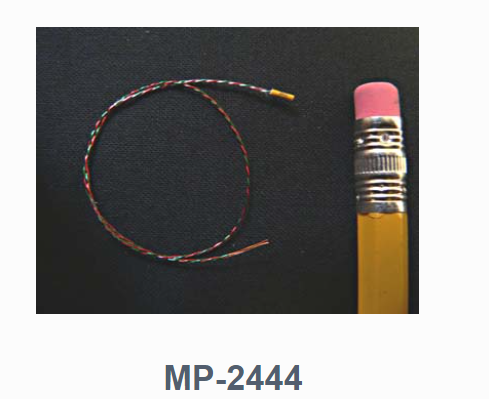

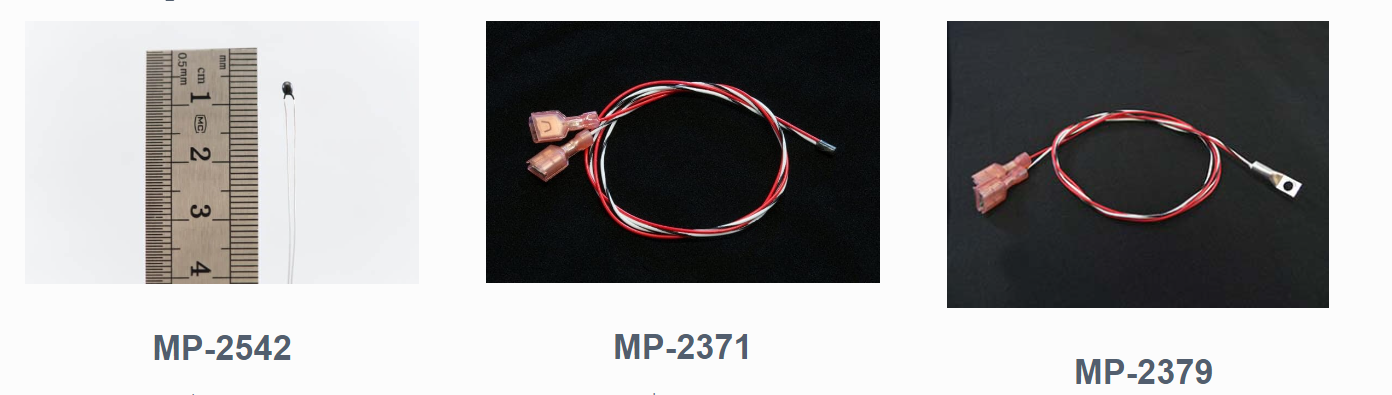

• 接受TE技术的标准15 K热敏电阻。控制器配有标准的凸耳安装型15 K热敏电阻，可提供-20°C至100°C的控制温度范围。TE Technology提供不同机械封装的其他15k热敏电阻，这些热敏电阻也可用于替代标准热敏电阻。

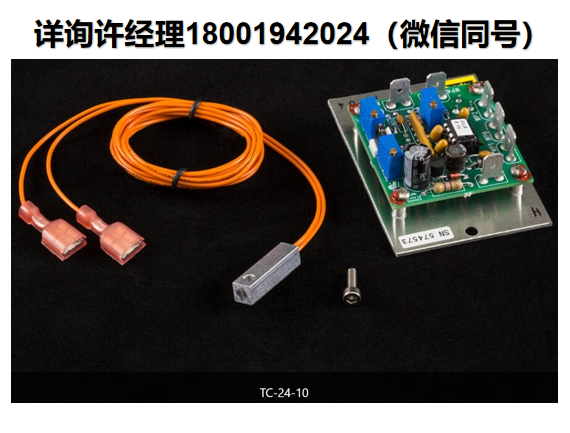

• 受保护的输出级。输出晶体管(MOSFET)受到热保护，以防意外过热。晶体管将关闭输出，然后不断尝试重启，直到可以在安全温度下运行。TC-24-10配有一个MP-3238热敏电阻，与上图略有不同。它是一个安装在铝块中的15K热敏电阻，本质上是一个MP-3193热敏电阻(显示在热敏电阻页面上),但在电线上有快速连接，用于连接到TC-24-10。规范
  • 通过无铅认证
  • 单向控制模式—仅制冷或仅制热(可通过跳线选择)
  • 具有热保护的固态输出级
  • 输入电压:单电源模式下为9至26 VDC，使用两个电源时为9至26 VDC(微处理器)和0至50 VDC(热电负载)
  • 独立型，额定负载为0 A至10 A(不需要额外的散热器)
  • 将温度控制在-20C至100C之间
  • 比例和积分控制；比例(P)带宽调整0.5C至5C，积分(I)速率调整0至2.55次/分钟
  • 0.15℃的温度分辨率；高达+/-0.5°C的典型控制稳定性
  • 脉宽调制频率为1000赫兹
  • 15K欧姆热敏电阻能力
  • 比例和积分控制动作，通过电位计进行调整
  • 工作温度范围为0°C至50C
  • 物理尺寸:7.0厘米x 5.1厘米x 3.8厘米
  • 需要外部电源
