TC-36-25-RS485 系列
TC-36-25 RS485 是一款双极（热和冷）比例积分微分温度控制器，可在高达 25 A 的电流下调制 12 V 至 36 V 的功率输入，或使用第二个电源调制 0 V 至 36 V 的功率输入。
该控制器标配温度传感器（热敏电阻），但也可与常见的 10 k 欧姆热敏电阻一起使用。
多个控制器可以菊花链方式连接在一起，并使用可选的 RS485 适配器 （USB） 从单个通信端口运行。
提供 Windows 兼容软件，以便轻松对控制器进行编程。基于 LabVIEW 的软件作为独立程序提供，LabVIEW 源代码（2011 版及更高版本）可应要求免费提供。
对于 Python 程序员，还可以从此网页的 SOFTWARE 选项卡下载使用 Python （2.7） 编程的示例读取和写入命令。在同一订单中购买互连标准产品（热电冷却组件或模块、温度控制器和/或电源）时，可免费提供带标签的布线电缆。包含的电缆数量（1-3 对）取决于互连的组件数量。
TC-36-25 RS485 是一款双极（热和冷）比例积分微分温度控制器，可在高达 25 A 的电流下调制 12 V 至 36 V 的功率输入，或使用第二个电源调制 0 V 至 36 V 的功率输入。
该控制器标配温度传感器（热敏电阻），但也可与常见的 10 k 欧姆热敏电阻一起使用。
多个控制器可以菊花链方式连接在一起，并使用可选的 RS485 适配器 （USB） 从单个通信端口运行。提供 Windows 兼容软件，以便轻松对控制器进行编程。
基于 LabVIEW 的软件作为独立程序提供，LabVIEW 源代码（2011 版及更高版本）可应要求免费提供。对于 Python 程序员，还可以从此网页的 SOFTWARE 选项卡下载使用 Python （2.7） 编程的示例读取和写入命令。
在同一订单中购买互连标准产品（热电冷却组件或模块、温度控制器和/或电源）时，可免费提供带标签的布线电缆。包含的电缆数量（1-3 对）取决于互连的组件数量。
TC-36-25-RS485 配有一个 MP-3193 热敏电阻。如果您想购买额外的热敏电阻，可以从热敏电阻页面单独订购。
概述
TC-36-25-RS485 为热电设备提供双向温度控制，既可独立使用，也可与辅助电阻加热器一起用于冷却和加热应用。该控制器使用电气“H”桥配置的固态 MOSFET 器件，仅根据温度设定点自动控制电流方向。
控制器可以与 RS485 通信，并在与可选的 RS485 适配器一起使用时直接通过个人计算机进行编程。这种通信方法允许为多个控制器分配单独的地址，以菊花链方式连接在一起，并且仅使用计算机上的一个端口进行通信。提供的通信软件
兼容 Windows 10、8、7，提供图形用户界面;使用它不需要任何编程经验。该软件是使用 LabVIEW 开发的，但不需要 LabVIEW 来运行它。但是，提供了命令集，以便合格人员可以将其用作嵌入式控件或创建自定义程序界面。LabVIEW 源代码可应要求免费提供。使用 Python （2.7） 编程的示例读取和写入命令也可从此网页的 SOFTWARE 选项卡下载。
一旦建立了所需的控制器参数，就可以将设置保存到非易失性存储器中。然后，可以将 TC-36-25 RS485 与计算机断开连接，并作为独特的独立控制器运行。控制器还可以配置为使用各种模拟输入来调整设定点。
在机械方面，控制器的印刷电路板安装在适合水平或垂直方向的金属支架上。该控制器可以在 0 C 至 60 C 的环境温度下工作，通常不需要额外的散热。
技术描述
- 接受各种热敏电阻。该控制器配有一个标准的 15k 欧姆热敏电阻，可提供 -20 C 至 100 °C 的控制温度范围。 但是，该控制器可以与各种其他 NTC 型热敏电阻一起使用，这些热敏电阻是预编程的，并通过软件中的菜单进行选择。例如，5k 欧姆热敏电阻也可用于将控制温度扩展到 -40 °C。 此外，由于许多半导体激光管封装标配 10k 热敏电阻，因此有两种不同的 10k 热敏电阻设置可用。

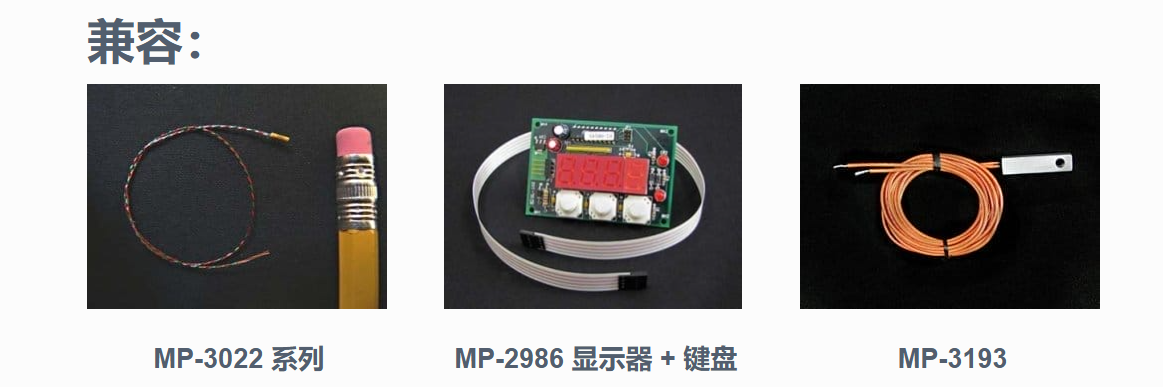

- 远程控制能力。一旦控制器编程完成，它就可以独立于计算机运行，并且可以通过多种方式调整设定点。可选的 MP-2986 显示器和键盘附件可用于调整设定点，并提供设定点和感应温度的数字读数。控制器还可以使用电位计、0 至 5 VDC 信号或 0 至 20 mA 电流回路。
- 可配置的警报作。可以选择多种告警类型：无告警、跟踪告警和固定值告警。警报可以配置为在警报期间保持输出功率或关闭电源输出。可以选择警报锁存器，以便在警报器自行清除时自动重新启动电源，或者保持电源输出关闭，直到手动清除锁存器。控制器还可以提供 25 mA 信号，以便在发生警报时为 LED 或其他设备供电。
- 过流保护。除了报警保护外，控制器还可以为 TE 设备提供过流保护。该设置可以 2.5 A 的增量进行调整。控制器在稳态下可以处理的最大电流为 25 A。
规格
- 符合 RoHS 标准
- 用于加热和冷却应用的双向固态“H”桥配置
- 输入电压为 12 至 36 VDC 或 0 至 36 VDC，带辅助电源
- 独立式，0.1 至 25 A 额定负载，带过流保护
- 通过 RS485 通信或通过可选的 USB 转 RS485 转换器进行计算机编程，或无需计算机即可独立作
- 控制温度为 -20 C 至 100 °C，其他范围可通过可选热敏电阻提供
- 比例 （P）、积分 （I） 和微分 （D） 控制
- 温度分辨率和 0.01 °C 的最佳条件下控制稳定性
- 2700 Hz 时的脉宽调制频率
- 5K、10K 和 15K 欧姆热敏电阻能力
- 设置温度可调方式：
远程用户设置温度电位计
4 至 20 mA 电流回路
0 V 至 5 V 可调范围
差温控制
MP-2986 显示器和键盘附件 - 无需计算机编程经验即可使用通信软件程序
- 提供了命令集，以便程序员可以创建自己的软件界面或嵌入式控制器应用程序（可根据要求提供 LabVIEW 源代码 2011 版及更高版本）
- 使用 Python （2.7） 编程的示例读取和写入命令也可从此网页的 SOFTWARE 选项卡下载。
- 计算机可配置的警报
- 参数的非易失性内存保留
- 工作温度范围为 0 C 至 60 °C，存储温度范围为 -55 C 至 105 °C
