美国TE Technology 热电温度控制器 TC-48-20温度控制器
美国TE Technology TC-48-20温度控制器,热电温度控制器
TE Technology 为纯冷却应用以及加热和冷却应用提供了众多温度控制器。我们的温度控制器使用快速脉宽调制来提供控制，而不会像使用常见的开/关型控制器时那样导致热电（帕尔贴）器件的有害热循环。TE Technology 控制器提供各种计算机接口，包括 USB、RS-232 和 RS-485 通信。
我们所有的温度控制器均在美国使用国内外组件设计和组装。原产国 （COO） 是美国。
TE TechnologyTC-48-20 是一款易于使用但功能强大的仅冷却或仅加热 PWM 温度控制器。它安装在压铸铝盒中，包含键盘和显示器，能够控制 0 至 50 伏特和高达 20 安培的电流。包括两个多功能报警输出，每个输出能够切换高达 1 安培的电流。如果需要真正的线性输出控制系统（适用于对电气噪声极其敏感的应用），TC-48-20 可用作高功率、可变输出线性电源的控制头。大多数控制参数可以通过内置键盘进行编程，但控制器也可以通过可选的 RS232 串行电缆连接到计算机，以进行更高级的程序控制以及数据绘图和数据记录。该软件作为独立程序提供，但也可根据要求提供 LabVIEW 源代码（2011 及更高版本）。使用 Python （2.7） 编程的示例读取和写入命令也可从此网页的 SOFTWARE 选项卡下载。在同一订单中购买互连标准产品（热电冷却组件或模块、温度控制器和/或电源）时，可免费提供带标签的布线电缆。包含的电缆数量（1-3 对）取决于互连的组件数量。
TE Technology TC-48-20温度控制器特征:
- 控制板、键盘和显示器安装在耐用的金属外壳中，提供完整的温度控制解决方案
- 单电源或双电源配置允许广泛的输出电压（不包括电源 – 根据应用单独订购）
- 单电源配置：≥9 VDC，<50 VDC 输入，为控制器和 TE 设备供电
- 双电源配置：≥9 VDC，<50 VDC，最小 150 mA，用于控制器电路≥0 VDC，<50 VDC，用于 TE 器件
- 最大输出电流：20 A TE 器件和报警电流组合（注意：控制器不具备限流功能或内部熔断器保护）
- 仅冷却或仅加热控制模式，菜单可选
- 温度控制范围：-20 C 至 +100 C，使用控制器随附的 MP-3193 热敏电阻，或 -20 C 至 +85 C，使用相当于 10 k-ohm 的热敏电阻，曲线“B”来自 YSI Temperature， Inc.
- 可选的辅助热敏电阻输入，用于感应警报条件
- 两个可用的警报输出，每个输出能够吸收高达 1 A 的电流，用于触发基于主（控制）传感器和/或辅助传感器的警报
- 最佳情况下控制稳定性 0.1 °C（控制冷板时）
- 比例 （P） 带宽调整：0.5 C 至 100.0 C
- 积分增益 （I） 调整：每分钟 0.00 至 10.00 次重复
- 导数增益 （D） 调整：每分钟 0.00 至 10.00 个周期
- 输出：方波，337 Hz，脉宽调制，带软启动
- 用于控制可编程线性电源的模拟比例输出信号
- 工作温度范围（无冷凝，总组合报警和负载电流）：最小值：0 C，最大值：水平方向 48 C，20 A 输出;垂直方向 55 C，输出 20 A;53 C 水平方向，17 A 输出;垂直方向为 59 C，输出为 17 A。
- 内置键盘可用于通过易于理解的选项对控制器的大多数参数进行编程。
- 通过 RS 232 通信进行计算机编程;包括软件（需要可选的 RS-232 电缆，部件号 MP-3023）
- 符合 RoHS 规范
TE Technology TC-48-20温度控制器应用:

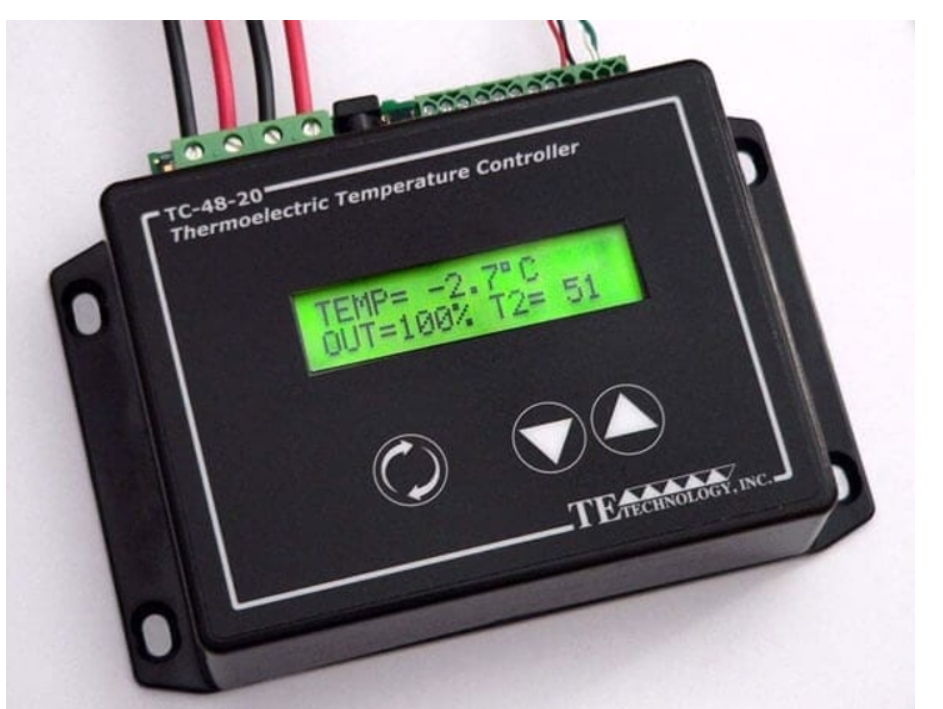

TC-48-20 是一种仅冷却或仅加热的热电温度控制器，能够控制高达 50 伏特和 20 安培的电压。包括一个标准热敏电阻，型号为 MP-3193。可以连接第二个热敏电阻，用于监控和报警目的。控制器安装在压铸铝盒中，并包含一个键盘和一个液晶显示器。该显示屏允许用户监控传感器温度、功率输出电平和菜单设置。集成键盘访问易于使用的菜单系统，允许用户调整所有基本控制器参数，例如设定温度、调谐参数和警报参数。控制器还可以通过 RS232 串行端口连接到计算机，使用随附的软件进行更高级的程序控制以及数据绘图和数据记录。
所有控制器参数，包括一些无法通过板载菜单调节的高级参数，都可以使用此软件进行调整。（MP-3023 RS-232 电缆是可选的，可以单独购买;软件始终包含在内。还提供了控制器的命令集，以允许使用其他计算机（例如 National Instruments LabVIEW）创建自定义软件应用程序。GUI 是在 LabVIEW 中编程的，但不需要 LabVIEW 本身，因为 GUI 使用嵌入式 LabVIEW 运行时引擎。但是，GUI 的 LabVIEW 源代码（2011 及更高版本）也可根据要求提供。使用 Python （2.7） 编程的示例读取和写入命令也可从此网页的 SOFTWARE 选项卡下载。
TC-48-20 控制器使用脉宽调制 （PWM） 调节 TE 器件（或直流加热器）的输出功率。通过选择合适的外部电源，控制器可以通过板载功率晶体管的脉宽调制来控制 0 至 <50 VDC 的负载。（当控制小于 9 伏的电压时，必须使用小型附加电源 （PS-15-0.4） 为控制器的微处理器供电。
两个报警输出，每个输出能够控制高达 1 A 的电流，可用于控制其他负载，如泵、风扇和电阻加热器，进一步增强控制器的功能。
如果需要真正的线性输出控制系统，TC-48-20 可用作控制高功率线性输出电源的控制头。其中一些线性输出电源可用作基本开关电源，允许用户创建成本相对较低的线性控制系统，与典型的线性系统相比，产生的废热要少得多。线性输出消除了 PWM 开关，适用于光电倍增管 （PMT） 冷却器和其他对电子噪声高度敏感的应用。
TC-48-20 OEM 也可用。这是面向原始设备制造商 （OEM） 的控制器的基本版本，作为系统中不需要显示器、键盘和盒盖的组件。控制器仅作为安装在铝面板上的基本控制电路 PCB 发货。

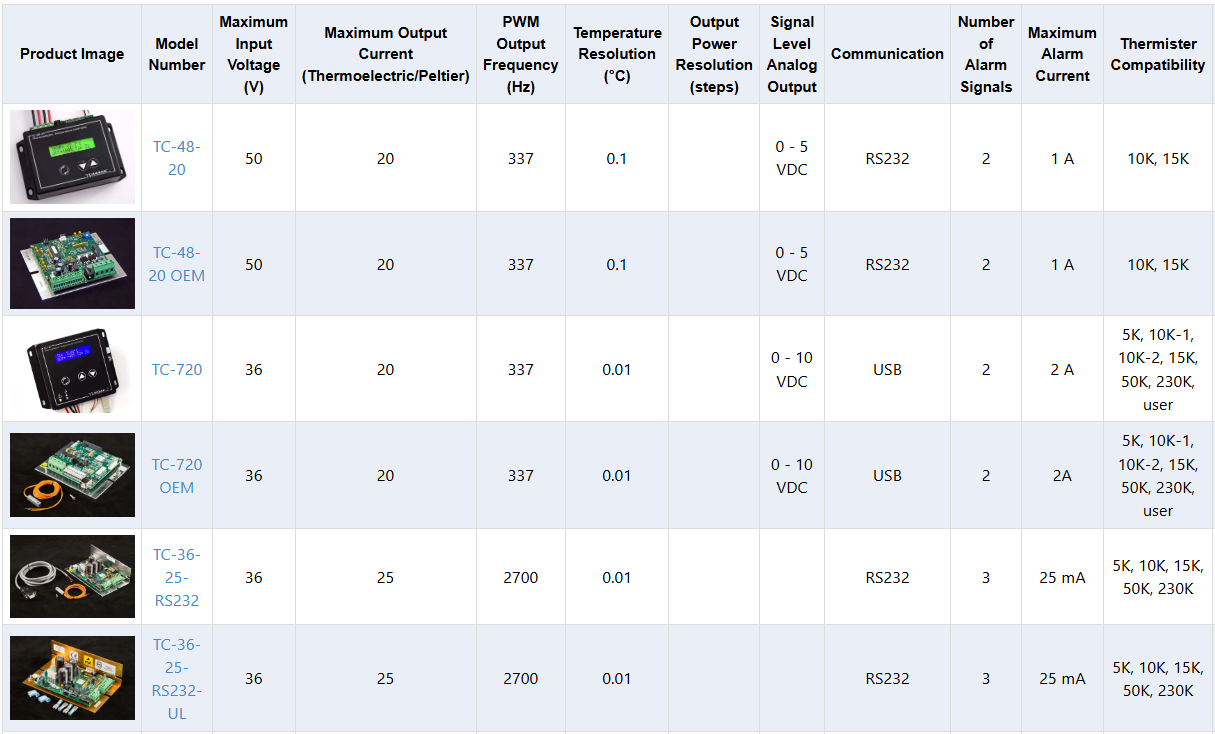

TE Technology温度控制器规格型号：
