TC-36-25-RS485控制器

概述

TC-36-25 RS485 是一款双极（加热和冷却）比例-积分-微分（PID）温度控制器，能够调制 12 V 至 36 V 的功率输入（或使用第二个电源时 0 V 至 36 V），最大电流为 25 A。TC-36-25-RS485 是一款双向温度控制器，适用于热电设备的冷却和加热应用。它采用固态 MOSFET 器件，配置为电气“H”桥，可根据设定的温度点自动控制电流方向。

标准配置

  • 随控制器附带一个温度传感器（热敏电阻）。
  • 也可使用常见的 10 kΩ 热敏电阻。

多控制器连接

  • 多个控制器可通过可选的 RS485 适配器（USB）串联，并共享一个通信端口运行。

软件支持

  • 提供 Windows 兼容软件，便于编程控制器。
  • 基于 LabVIEW 的软件以独立程序形式提供，LabVIEW 源代码（2011 版本及更高版本）可根据要求免费提供。
  • 对于 Python 程序员，本网页的“软件”选项卡中提供用 Python（2.7）编写的读写命令示例，可供下载。

免费线缆

  • 在同一订单中购买互连的标准产品（热电冷却组件或模块、温度控制器和/或电源）时，免费提供带标签的连接线缆。
  • 包含的线缆数量（1-3 对）取决于互连的组件数量。

tc3625rs485software

通信与编程

  • 支持 RS485 通信，可通过可选的 RS485 适配器与个人计算机连接进行编程。
  • 允许多个控制器分配独立地址，串联连接，并通过计算机的一个端口进行通信。
  • 提供兼容 Windows 10、8、7 的通信软件（tc3625rs485software），具有图形用户界面，无需编程经验即可使用。
  • 软件基于 LabVIEW 开发，但运行时不需安装 LabVIEW。
  • 提供命令集，供专业人员用于嵌入式控制或创建自定义程序界面。
  • 可根据要求免费提供 LabVIEW 源代码（2011 及更高版本）。
  • 本网页的“软件”选项卡中提供用 Python（2.7）编写的读写命令示例，可供下载。

参数保存与独立运行

  • 参数设置可保存到非易失性存储器中。
  • 设置完成后，TC-36-25 RS485 可断开计算机连接，作为独立的控制器运行。
  • 支持使用多种模拟输入调整设定点。

机械设计

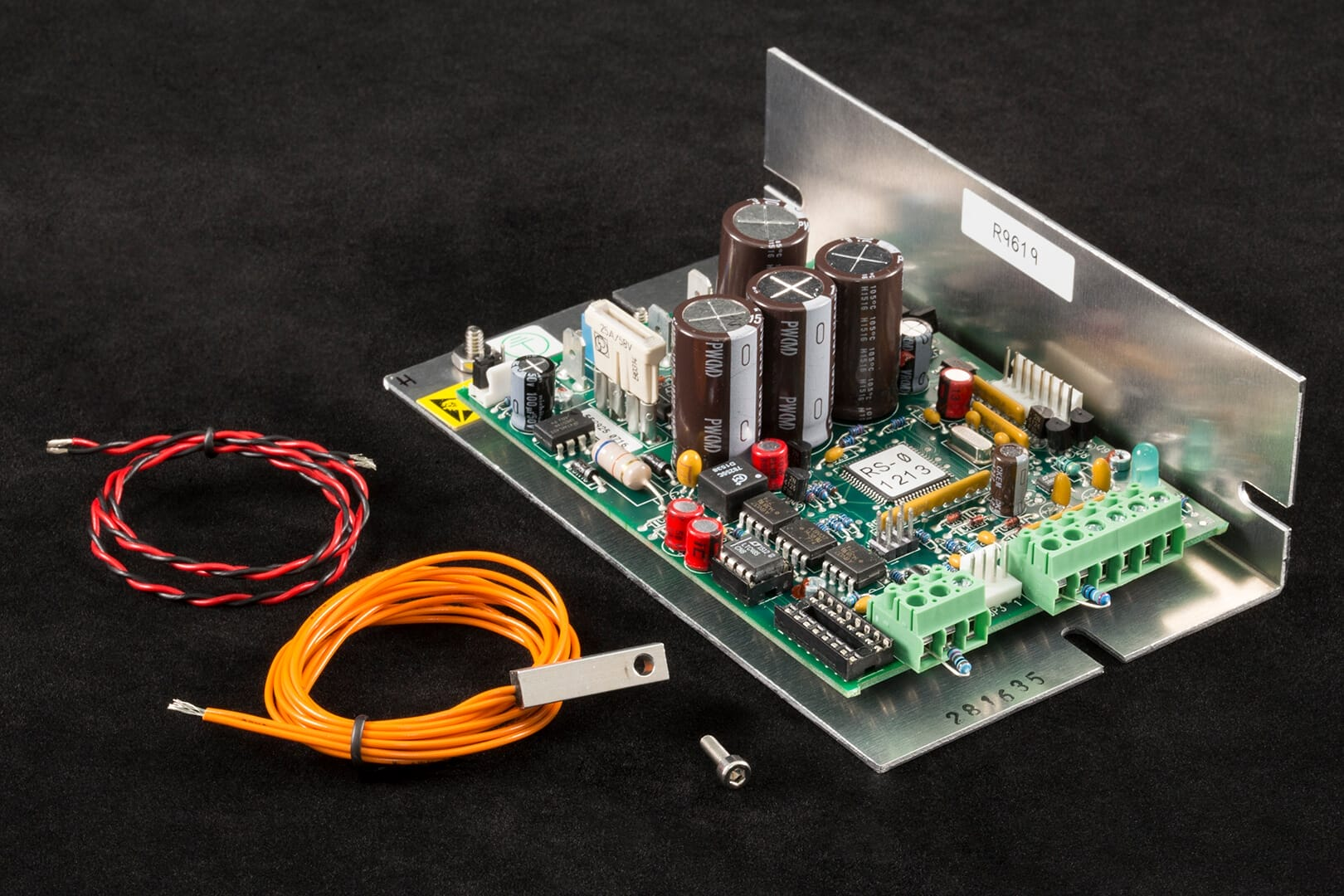

  • 控制器印刷电路板安装在金属支架上，适合水平或垂直安装。
  • 工作环境温度为 0°C 至 60°C，通常无需额外散热。

技术描述

  1. 低压热电设备控制能力
    • 输入电压范围：12 V 至 36 V。
    • 可为微处理器供电，并可调制电压以驱动热电设备。
    • 如果热电冷却器或 Peltier 设备工作电压低于 12 V，可连接第二个低压电源（0 V 至 36 V）。
  2. 高分辨率与稳定性
    • 输出信号为 2700 Hz 脉宽调制（PWM）。
    • 温度分辨率为 0.01°C 或 0.01°F，最佳控制稳定性为 0.01°C 或 0.02°F。
    • 支持多种控制模式：手动、比例（P）、比例-积分（PI）、比例-微分（PD）或比例-积分-微分（PID）控制。
    • 使用两个输入热敏电阻时，支持差分温度控制。
  3. 兼容多种热敏电阻
    • 标配 15 kΩ 热敏电阻，控制温度范围为 -20°C 至 100°C。
    • 支持多种预编程的 NTC 型热敏电阻，可通过软件菜单选择。
    • 例如，5 kΩ 热敏电阻可将控制温度扩展至 -40°C。
    • 提供两种 10 kΩ 热敏电阻设置，适用于激光二极管封装。
  4. 远程控制能力
    • 编程后可独立运行，无需计算机。
    • 可通过可选 MP-2986 显示屏和键盘附件调整设定点并显示设定温度和感应温度。
    • 支持使用电位器、0 至 5 VDC 信号或 0 至 20 mA 电流环调整设定点。
  5. 可配置报警功能
    • 支持多种报警类型：无报警、跟踪报警和固定值报警。
    • 报警时可选择维持输出功率或关闭输出。
    • 报警锁存可选择自动重启或手动清除后重启。
    • 报警时可提供 25 mA 信号，用于驱动 LED 或其他设备。
  6. 过流保护
    • 提供热电设备的过流保护，设置可调整，步进为 2.5 A。
    • 最大稳态电流为 25 A。

规格参数

  • 符合 RoHS 标准
  • 双向固态“H”桥配置，适用于加热和冷却应用
  • 输入电压：12 至 36 VDC 或 0 至 36 VDC（使用第二个电源）
  • 自包含设计，负载额定值 0.1 至 25 A，带过流保护
  • 计算机编程：通过 RS485 通信或可选的 USB 转 RS485 转换器
  • 控制温度范围：-20°C 至 100°C（其他范围需可选热敏电阻）
  • 比例（P）、积分（I）和微分（D）控制
  • 温度分辨率和最佳控制稳定性：0.01°C
  • PWM 频率：2700 Hz
  • 兼容 5 kΩ、10 kΩ 和 15 kΩ 热敏电阻
  • 设定点调整方式：
    • 远程用户设定电位器
    • 4 至 20 mA 电流环
    • 0 V 至 5 V 可调范围
  • 差分温度控制
  • MP-2986 显示屏和键盘附件
  • 无需编程经验即可使用通信软件
  • 提供命令集，供程序员创建自定义软件界面或嵌入式控制器应用（可提供 LabVIEW 源代码，2011 及更高版本）
  • 计算机可配置报警
  • 非易失性存储器保存参数
  • 工作温度范围：0°C 至 60°C
  • 存储温度范围：-55°C 至 105°C
