美国TE Technology 帕尔贴制冷片 温度控制器TC-48-20
温度控制器TC-48-20
TC-48-20 是一款易于使用但功能强大的仅制冷或仅加热的 PWM 温度控制器。它装在一个压铸铝盒中，包含一个键盘和显示器，能够控制 0 到 50 伏特和高达 20 安培的电流。包括两个多功能警报输出，每个都能够切换高达 1 安培的电流。如果需要真正的线性输出控制系统（对于对电噪声极其敏感的应用），TC-48-20 可用作高功率、可变输出线性电源的控制头。大多数控制参数可以通过内置键盘编程，但控制器也可以通过可选的 RS232 串行电缆连接到计算机，以进行更高级的程序控制以及数据绘图和数据记录。该软件作为独立程序提供，但也可根据要求提供 LabVIEW 源代码（2011 版及更高版本）。在 Python (2.7) 中编程的示例读写命令也可从本网页的“软件”选项卡下载。在同一订单（热电冷却组件或模块、温度控制器和/或电源）上购买互连标准产品时，可免费提供带标签的布线电缆。包含的电缆数量（1-3 对）取决于互连组件的数量。在同一订单（热电冷却组件或模块、温度控制器和/或电源）上购买互连标准产品时，可免费提供带标签的布线电缆。包含的电缆数量（1-3 对）取决于互连组件的数量。在同一订单（热电冷却组件或模块、温度控制器和/或电源）上购买互连标准产品时，可免费提供带标签的布线电缆。包含的电缆数量（1-3 对）取决于互连组件的数量。
特征
- 控制板、键盘和显示器安装在耐用的金属外壳中，提供完整的温度控制解决方案
- 单电源或双电源配置允许宽范围的输出电压（不包括电源 – 每个应用单独订购）
- 单电源配置：≥9 VDC，<50 VDC 输入，为控制器和 TE 设备供电
- 双电源配置：≥9 VDC，<50 VDC，最小 150 mA 控制器电路 ≥0 VDC，<50 VDC 用于 TE 设备
- 最大输出电流：20A 组合 TE 设备和报警电流（注：控制器不具有限流能力或内部熔断器保护）
- 仅制冷或仅加热控制模式，菜单可选
- 温度控制范围：-20 C 至 +100 C，使用控制器随附的 MP-3193 热敏电阻，或 -20 C 至 +85 C，使用等效于 10 k-ohm 的热敏电阻，YSI Temperature, Inc. 的曲线“B”。
- 可选的次级热敏电阻输入，用于感应报警条件
- 两个可用的警报输出，每个都能够吸收高达 1 A，用于触发基于主（控制）传感器和/或辅助传感器的警报
- 最佳情况控制稳定性 0.1 C（控制冷板时）
- 比例 (P) 带宽调整：0.5 C 至 100.0 C
- 积分增益 (I) 调整：每分钟重复 0.00 至 10.00 次
- 微分增益 (D) 调整：每分钟 0.00 至 10.00 次循环
- 输出：方波，337Hz，脉宽调制，软启动
- 用于控制可编程线性电源的模拟比例输出信号
- 工作温度范围（非冷凝、总组合警报和负载电流）：最低：0 C，最高：水平方向 48 C，20 A 输出；55 C 垂直方向，20 A 输出；53 C 水平方向，17 A 输出；59 C 垂直方向，17 A 输出。
- 内置键盘可用于通过易于理解的选项对控制器的大部分参数进行编程。
- 通过 RS 232 通讯的计算机可编程；包括软件（需要可选的 RS-232 电缆，部件号 MP-3023）
应用

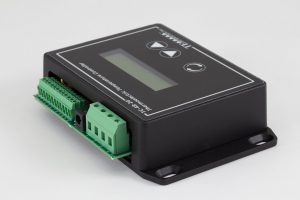

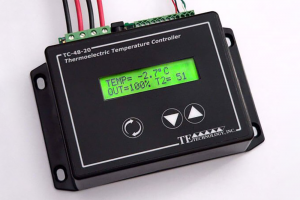

TC-48-20 是一种仅用于制冷或仅用于加热的热电温度控制器，能够控制高达 50 伏和 20 安培。包括一个标准热敏电阻，型号 MP-3193。可以连接第二个热敏电阻用于监控和报警目的。控制器装在一个压铸铝盒中，并包含一个键盘和一个液晶显示器。显示器允许用户监控传感器温度、功率输出水平和菜单设置。集成键盘访问易于使用的菜单系统，允许用户调整所有基本控制器参数，如设定温度、调谐参数和报警参数。控制器还可以通过 RS232 串行端口连接到计算机，使用随附的软件进行更高级的程序控制以及数据绘图和数据记录。

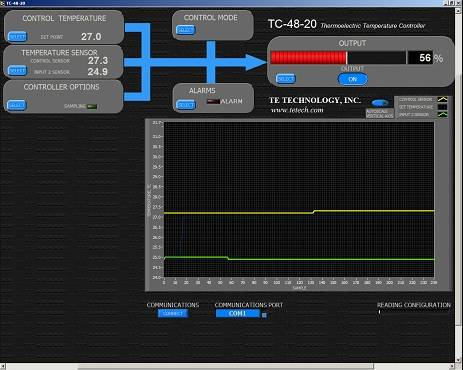

所有控制器参数，包括一些无法通过板载菜单调整的高级参数，都可以使用该软件进行调整。（MP-3023 RS-232 电缆是可选的，可以单独购买；该软件始终包括在内。）还提供了控制器的命令集，以允许使用其他计算机创建自定义软件应用程序，例如 National Instruments LabVIEW ， 例如。GUI 是在 LabVIEW 中编程的，但不需要 LabVIEW 本身，因为 GUI 使用嵌入式 LabVIEW 运行时引擎。但是，也可应要求提供 GUI 的 LabVIEW 源代码（2011 版及更高版本）。在 Python (2.7) 中编程的示例读写命令也可从本网页的“软件”选项卡下载。
TC-48-20 控制器使用脉宽调制 (PWM) 调节到 TE 设备（或直流加热器）的输出功率。通过选择合适的外部电源，控制器可以使用板载功率晶体管通过脉宽调制将负载控制在 0 到 <50 VDC。（当控制电压低于 9 伏时，必须使用一个小的附加电源 (PS-15-0.4) 为控制器的微处理器供电。）
两个报警输出，每个都能够控制高达 1 A，可用于控制其他负载，如泵、风扇和电阻加热器，进一步增强控制器的功能。
如果需要真正的线性输出控制系统，TC-48-20 可用作控制大功率线性输出电源的控制头。其中一些线性输出电源可用作基本开关电源，允许用户创建成本相对较低的线性控制系统，与典型的线性系统相比，产生的废热要少得多。线性输出消除了 PWM 开关，对于光电倍增管 (PMT) 冷却器和其他对电子噪声高度敏感的应用非常有用。
TC-48-20 OEM 也可用。这是原始设备制造商 (OEM) 控制器的基本版本，作为不需要显示器、键盘和盒盖的系统中的一个组件。控制器仅作为安装在铝板上的基本控制电路 PCB 发货。
