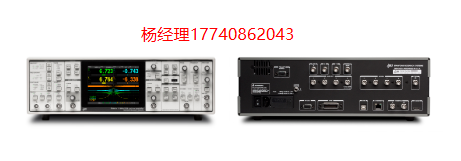

美国 SRS -Stanford Research Systems 锁相放大器 SR865A — 4 MHz DSP 锁相放大器
- 1 mHz 至 4 MHz
- 触摸屏数据显示
- 1 μs 至 30 ks 时间常数
- 低噪声电压和电流输入
- 高带宽输出
- 10 MHz 时基输入和输出
- GPIB、RS-232、以太网和 USB
- HDMI 视频输出
SR865A 锁相放大器提供卓越的性能和卓越的价值。SR865A 具有 4 MHz 的频率范围、1 μs 至 30 ks 的时间常数、极低噪声的前端放大器以及现代、直观的用户界面，是任何同步检测应用的理想选择。
|
SR865A 规格 |
|
|
信号通道 |
|
| 电压输入 | 单端 （A） 或差分 （A-B） |
| 灵敏度（输出刻度） | 1 nV 至 1 V（电压输入） 1 fA 至 1 μA（电流输入） |
| 电压输入范围 | 10 mV 至 1 V（峰值）。 |
| 电流输入范围 | 1 μA 或 10 nA（峰值） |
| 最大输入 | 1 V（峰值）或 1 μA（峰值） |
| 输入阻抗 | |
| 电压输入 | 10 MΩ + 25 pF，交流 （>1 Hz） 或直流耦合 |
| 电流输入 | 1 kΩ 或 100 Ω 到虚拟接地 |
| 提高准确性 | ±1 % （<200 kHz），±2 %（至 4 MHz）。信号幅度必须小于输入范围的 30 %。 |
| 噪声 | 1 kHz 时为 2.5 nV/√Hz（10 mV 输入范围，典型值） |
| 谐波失真 | -80 分贝 （<100 kHz），-60 分贝 （>100 kHz） |
| CMRR （共模抑制比） | 1 kHz 时为 90 dB（直流耦合，10 mV 至 100 mV 输入范围） |
| 动态储备 | 120 dB（典型值） |
|
参考频道 |
|
| 频率范围 | 指定 0.001 Hz 至 4 MHz。 |
| 时基 | 10 MHz 输入/输出（相位将内部频率锁定到其他 SR865A。 |
| 输入阻抗 | 1 MΩ 或 50 Ω |
| 相位设置分辨率 | (360/232） 度 |
| 相位噪声 | |
| 国际参考 | <0.0001° rms 在 1 kHz （100 ms，12 dB/oct） |
| Ext. reference （typ） （外部参考 （typ）） | 1 kHz 时为 <0.001° rms（100 ms，12 dB/oct） |
| 相位漂移 （typ） | 正弦输出到信号输入 （200 mVrms） < 20 kHz 以下为 0.002°/°C（直流耦合） <200 kHz 以下为 0.02°/°C <4 MHz 以下为 0.2°/°C |
| 谐波检测 | 在 N × f 处检测裁判（N < 99， （N × f裁判） < 4 MHz） |
| 双 F 参考 | 在 f 处检测对偶= │fint– f内线│ 所有频率必须小于 4 MHz |
| 斩波器参考 | SR865A 驱动 SR540 斩波器（通过 Aux Out 4）以将斩波器锁定到 fint |
