Spider®-微型阀，小型耐用的快动阀作为阀芯
十字轴阀属于微型阀类别（外径7 mm）。在技术方面，星形阀的区别在于锚定式设计。安装在微粉化瓣膜中的锚固件具有圆盘形状。在通电状态下，这个所谓的扁平电枢被拉向磁轭部件组。
如果线圈被停用，则连接到扁平电枢的板簧将定位在弹簧电枢总成单元上的密封件压向阀座。
由于所安装电枢的质量较小，这些快速作用阀实现了毫秒范围内的切换相位。由于这些主要采用阀芯连接的阀门具有几乎无摩擦的电枢运动，因此根据操作模式，它们具有高达40亿次的致动能力。
星形阀也可以通过所谓的脉冲宽度调制来触发。在该应用中，电功率以脉冲形式传导到螺线管组件组；这些脉冲的持续时间控制阀的打开阶段，并随后控制期望的流速。这些装置可以相应地实现比例阀的功能。

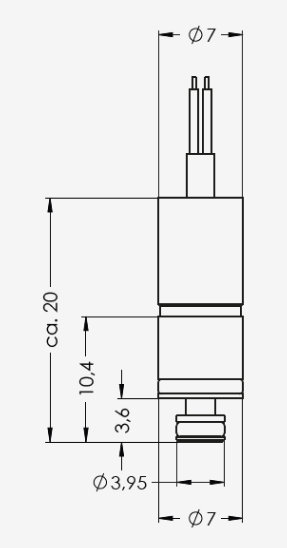

十字轴阀有7毫米、15毫米和21毫米三种尺寸可供选择。
阀门配置 密封材料
FKM 电压 12伏直流电 24伏直流电
标称尺寸 0.3毫米 0.5毫米 0.8毫米 1.0毫米
简短说明 *需要合适的插头
| 功能 | 2/2数控阀 |
| 媒体 | 空气和惰性气体，根据要求提供其他气体 |
| 连接 | 墨盒ehom |
| 重量 | 4 g |
| IP保护等级* | IP65 |
| 额定功率 | 0.5瓦 |
| 电气连接 | 电线 |
| 连接长度 | 80毫米 |
| KV值 | 0.05升/分钟 |
| 量滴操作压力 | 0巴(克) |
| 最大值操作压力 | 10巴(克) |
乘积码
VA 204-715 V 07 SAL 80 12/00
项目编号
604-000-246-E
