尺寸

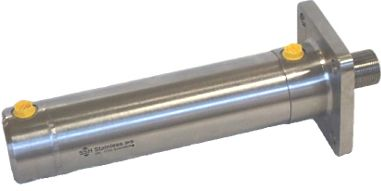

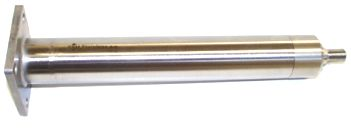

AQ70 是一款 双作用液压缸，采用 全不锈钢材质，专为 自来水作为液压介质 设计。
标准缸径范围：ø25 mm 至 ø80 mm。
应用
该液压缸常用于：
设计简洁、坚固耐用，可确保在恶劣环境中长期使用。
缸筒（Cylinder Tube）
活塞杆（Piston Rod）
- 无心抛光不锈钢材质
- 标准质量：W.St. 1.4301 或 W.St. 1.4460
- 表面硬铬镀层 ≥ 20 μm
- 硬度 ≥ 850 HV
- 最大表面粗糙度 Ra 0.3 μm
- 外径公差 h9
活塞杆速度（Piston Rod Speed）
密封件（Sealings）
连接方式（Connections）
工作条件
- 最大工作压力：70 bar（最高可达 140 bar）
- 工作温度范围：+1°C 至 +50°C
- 适用介质：自来水
- 测试压力：150 bar（压力测试）
AQ70 技术图纸
|
AQ70 VZ 不锈钢液压缸 对于 PDF 中的尺寸草图，请选择特定的圆柱体尺寸。 型号 AQ70 VZ 25/12 | 型号 AQ70 VZ 32/16 | 型号 AQ70 VZ 40/25 | 型号 AQ70 VZ 50/30 | 型号 AQ70 VZ 63/40 | 型号 AQ70 VZ 80/50 |
|
AQ70 LL 不锈钢液压缸 对于 PDF 中的尺寸草图，请选择特定的圆柱体尺寸。 型号 AQ70 LL 32/16 | 型号 AQ70 LL 40/25 | 型号 AQ70 LL 50/30 | 型号 AQ70 LL 63/40 | 型号 AQ70 LL 80/50 |
|
AQ70 NN 不锈钢液压缸 对于 PDF 中的尺寸草图，请选择特定的圆柱体尺寸。 型号 AQ70 NN 25/12 | 型号 AQ70 NN 32/16 | 型号 AQ70 NN 40/25 | 型号 AQ70 NN 50/30 | 型号 AQ70 NN 63/40 | 型号 AQ70 NN 80/50 |
|
AQ70 HD 和 HP 不锈钢液压缸对于 PDF 中的尺寸草图，请选择特定的圆柱体尺寸。 AQ70 高清 25/12 | AQ70 高清 32/16 | AQ70 高清 40/25 | AQ70 高清 50/30 | AQ70 高清 63/40 | AQ70 高清 80/50 |
|
AQ70 FD 和 FP 不锈钢液压缸对于 PDF 中的尺寸草图，请选择特定的圆柱体尺寸。 型号 AQ70 FD 25/12 | 型号 AQ70 FD 32/16 | 型号 AQ70 FD 40/25 | 型号 AQ70 FD 50/30 | 型号 AQ70 FD 63/40 | 型号 AQ70 FD 80/50 |
|
