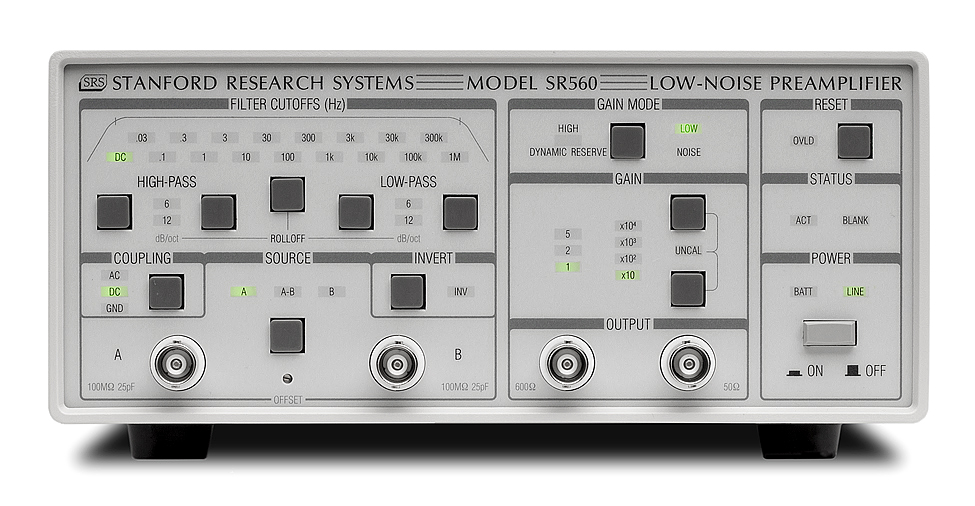

SR560是一款高性能、低噪声前置放大器，非常适合各种应用，包括低温测量、光学检测和音频工程。
输入
SR560具有一个差分前端，输入噪声为4 nV/√Hz，输入阻抗为100mω。下图显示了完整的噪声系数曲线。SR560的输入完全浮动(BNC屏蔽不连接到机箱接地)。放大器接地和机箱接地都在后面板上，以便灵活地将仪器接地。输入失调调零通过一个前面板电位计实现，用一把小螺丝刀即可触及。
除了信号输入，后面板TTL消隐输入可让您快速关闭和打开仪器的增益。这有助于防止前端过载。TTL电平变为高电平后5 s，增益关闭；TTL信号变为低电平后10 s内，增益再次打开。
 前置放大器框图 |
输出
两个绝缘输出BNC连接器提供600ω和50ω输出。两者都能够将10 Vpp驱动至各自的负载。两个后面板电源输出提供最高200 mA的12 VDC，以放大器地为基准。输出提供干净的DC电源，用作偏置源。
