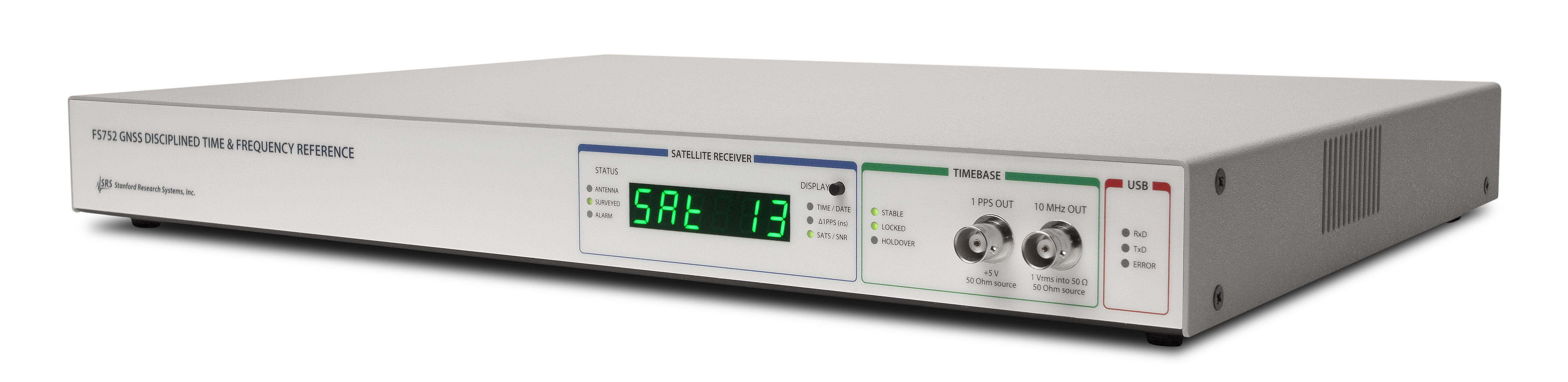

SRS FS740 GPSDO和频率计数器、FS740 GPS时间和频率系统、FS752 GPS受规振荡器

FS740 GPS时间和频率系统提供10 MHz频率参考，长期稳定性优于1 × 10^-13. 内置的接收器跟踪四个主要GNSS星座中的任何一个:GPS、GLONASS、北斗或伽利略。该仪器还可以根据UTC或GPS对外部事件进行时间标记，并测量用户输入的频率。该仪器具有DDS合成频率输出、可调速率(和宽度)脉冲输出以及针对任意波形的辅助输出，包括IRIG-B时间码输出。

标准时基提供1 × 10^-9短期频率稳定度和相位噪声小于-105 dBc/Hz (10 Hz偏移)。可选的OCXO(恒温晶体振荡器)时基提供1 × 10^-11短期频率稳定度和相位噪声小于130 dBc/Hz (10 Hz偏移)。可选的铷时基提供1 × 10^-12短期频率稳定度，相位噪声小于-130 dBc/Hz (10 Hz偏移)，以及优于1μs/天的长期保持(丢失GNSS信号)。

两种可选时基(OCXO或铷)都显著改善了保持特性，相位噪声降低30 dB，TDEV(均方根时序偏差)降低10倍。有些用户不需要这种性能改进。例如，只需要1秒精度的时间标签或频率测量的用户1 × 10^-8准确度可以使用标准时基。

GNSS接收器

FS740为远程有源GNSS天线提供偏置。该装置的GNSS接收器跟踪视野内的所有卫星，自动测量并确定其位置，然后使用所有接收到的信号来优化其计时解决方案。FS740对接收器的1 pps输出进行时间标记，针对接收器的锯齿误差校正结果，然后将时基锁相至GNSS 1 pps。两台仪器之间的TDEV是几纳秒。

如果GNSS信号丢失，时基保持在最后锁定的频率值。时基的老化或频率漂移最高可达2 ppm(标准时基)，OCXO为0.05 ppm/年和0.002 ppm (0至45 ⁰C)，铷时基为0.001 ppm/年和0.0001 ppm (0至45 ⁰C)。

GNSS天线

您可以选择从SRS或第三方购买GNSS天线，或者在您的设施中使用现有的GNSS天线。SRS定时接收器需要+20 dBi至+32 dBi的净增益(电缆损耗后),这是各种可用有源天线和典型电缆长度的常见水平。SRS定时接收器的天线输入有一个母BNC连接器，提供+5 V偏置，输入阻抗为50ω。

SRS提供两种天线解决方案，都有lna。所有系统元件都具有50ω的特征阻抗。有关天线详情点击这里.

图形用户界面

图形用户界面允许用户配置仪器并查看时间和频率测量结果。仪器可配置为三种模式之一:有两个用户输入(一个在前面板上，一个在后面板上)用于频率和时间标签事件。输入具有可调阈值和斜率。频率的测量精度为1 × 10^-11在1秒钟内，1 × 10^-12在10年代，和1 × 10^-13据报道，时间标签的分辨率为1 ps，与OCXO和铷时基的短期稳定性相当。时间标签相对于UTC或GPS时间的误差约为10 ns rms。

前面板和后面板

FS740具有后面板低相位噪声(10 Hz偏移时为-130 dBc/Hz)幅度为1 Vrms的10 MHz正弦输出。10 MHz输出的多达15个额外副本可通过可选后面板输出.

FS740具有前面板和后面板正弦输出，可提供1 μHz至30.1 MHz的正弦输出，分辨率为1 μHz，或固定的100 MHz，可调幅度为100 mV至1.2 Vrms。通过可选，可获得多达15个额外的正弦输出副本后面板输出.

FS740具有前面板和后面板脉冲输出，可提供1 mHz至25 MHz的低抖动(< 50 ps rms)脉冲。脉冲输出相对于UTC具有可调相位，脉冲宽度可设置为5 ns，或整个脉冲周期减去5 ns，分辨率为10 ps。多达15个额外的脉冲输出副本可通过可选后面板输出.

FS740具有前面板和后面板辅助输出，可产生标准或任意波形(正弦波、斜坡波、三角波等)。)辅助输出也可以提供IRIG-B时间码输出。宽度编码脉冲和幅度调制正弦波(载波频率范围为100 Hz至1 MHz)均可用于IRIG-B产出。多达15个辅助输出的额外副本可通过可选后面板输出.

如果断电或处于用户定义的条件下，包括:时基故障、GNSS接收丢失或时基和GNSS信号之间保持锁相的任何故障，则设置后面板报警继电器。继电器具有常开和常闭输出。

分配放大器

可选分配放大器，每个放大器提供5个额外的后面板输出，用于10 MHz、正弦、脉冲、辅助或IRIG-B输出，可以安装。前面板最多可以安装和配置三个分配放大器。每个输出都有自己的驱动器，可以在输出之间提供高隔离。

沟通

FS740可以通过其以太网和USB端口进行控制和查询。该仪器使用其丰富的高级命令集完全可编程，还有一个免费的GNSSDO应用程序，可以轻松发送命令、查看仪器状态和更改FS740的配置。
