CS580电压控制电流源
- 交流与直流电流源
- 能够输出/吸收电流（真正的四象限操作）
- 电流范围从 100 fA 到 100 mA带宽高达 200 kHz
- ±50 V 顺从电压
- 增益从 1 nA/V 到 50 mA/V
- 低热漂移
- RS-232 和光纤接口
| CS580型电压控制电流源为需要在灵活、易用的仪器中使用超低噪声电流源的研究人员创造了新的能力。CS580是敏感交流仪器的天然伴侣，例如占据放大器，提供了一种直接从交流或DC控制电压产生精密电流的简单方法。该仪器提供和吸收电流，具有高达50 V的可调顺从电压“四象限”性能。CS580是任何研究半导体和传输现象、超导和纳米技术(仅举几例)的研究实验室的一个受欢迎的补充。 |

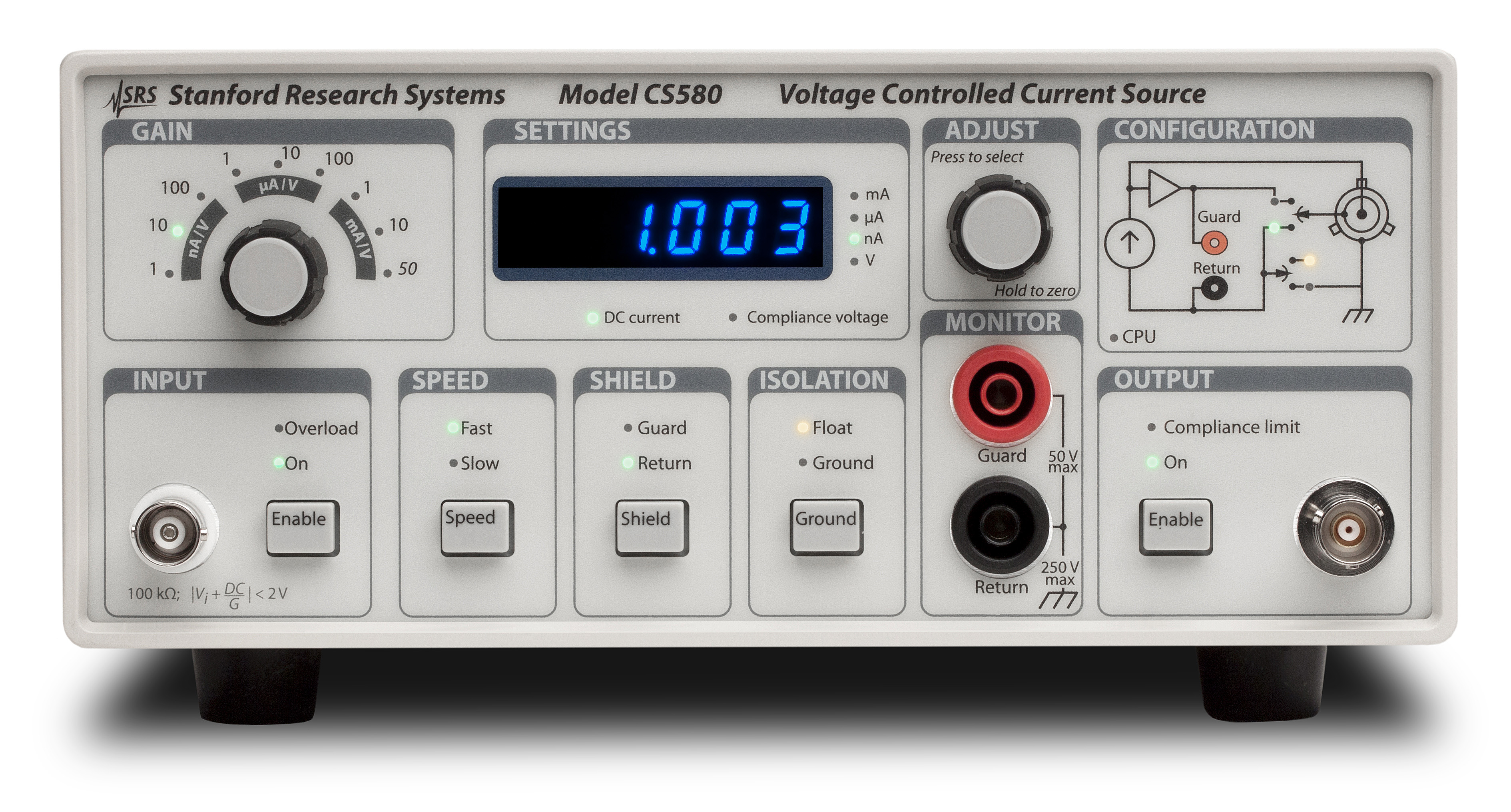

CS580电源
CS580型电压控制电流源为需要在灵活、易用的仪器中使用超低噪声电流源的研究人员创造了新的能力。CS580是敏感交流仪器的天然伴侣，例如占据放大器，提供了一种直接从交流或DC控制电压产生精密电流的简单方法。该仪器提供和吸收电流，具有高达50 V的可调顺从电压“四象限”绩效。CS580是任何研究半导体和传输现象、超导和纳米技术(仅举几例)的研究实验室的一个受欢迎的补充。
超低噪音设计
凭借高达50 V的顺从电压，CS580可以提供和吸收100 fA至100 mA的精密交流和DC电流。CS580的超低噪声设计利用了现有的最佳晶体管、运算放大器和分立元件，结合精心设计的高阻抗电路板布局，以实现尽可能高的性能。该设计甚至采用线性电源，而不是开关电源，因此开关频率干扰绝不会成为问题。
有源驱动保护提供最大带宽(最高200 kHz)和尽可能低的漏电流。还有一个缓冲监控器输出，用于高阻抗电压测量。点击这里有关负载配置示例。
CPU时钟停止架构
前面板仪器配置由微控制器管理，微控制器的系统时钟仅在更改仪器设置所需的短暂时间内振荡。驱动电子设备是完全静态的，没有“扫描”或刷新来产生最轻微的干扰。
每当微控制器激活时,“CPU活动”指示灯就会亮起，清楚地显示数字钟的运行时间。这是对按下前面板按钮或远程计算机命令的响应。但是当微控制器不活动时，完全没有数字干扰。
RS-232和光纤接口
CS580的后面板上有一个RS-232计算机接口。仪器的所有功能都可以通过界面设置或读取。向仪器发送命令时，CS580的微控制器将被激活，可能会出现数字噪声。
对于完全电气隔离的远程接口，CS580也有一个后面板光纤接口。当连接到SX199远程计算机接口单元，通过GPIB、以太网和控制CS580的路径RS-232被提供。
CS580 Specifications | |
Current Output | |
| Compliance voltage | 0 to 50 V (bipolar) |
| Compliance voltage error | 0.5 % + 50 mV |
| DC output resistance | 1012 Ω (1 nA/V gain) |
| Output capacitance | <12 pF (filter off), <500 pF (filter on) |
| Guard output | -50 V to +50 V, 5 kΩ internal resistance |
| Output power | 5 W (four quadrant sourcing/sinking) |
| THD | 0.01 % typ. |
| Output connector | 3-lug Triax for current output. Banana jacks for load voltage monitoring |
| Common mode voltage | 250 Vrms (DC to 60 Hz) |
| Common mode isolation | >1 GΩ, <1 nF |
Input | |
| Input range | -2 V to +2 V |
| Input impedance | 100 kΩ |
| Input connector | BNC |
Monitor Output | |
| Source impedance | 5 kΩ |
| Output bandwidth | 20 kHz (typ., into high impedance) |
Remote Interfaces | |
| RS-232 | DB-9 connector, 9600 baud |
| Optical fiber | Connection to SX199 Optical Interface Controller. Provides connectivity to GPIB, RS-232 and Ethernet |
General | |
| Operating temperature | 0 °C to 40 °C, non-condensing |
| Power | <30 W, 100/120/220/240 VAC, 50 Hz or 60 Hz |
| Dimensions | 8.3″ × 3.5″ × 13.0″ (WHL) |
| Weight | 10 lbs. |
| Warranty | One year parts and labor on defects in materials and workmanship |
BNC analog input (AC & DC) | |
| Gain | Max Output | -3 dB Bandwidth (No load, typ.) | DC Gain Accuracy |
| 1 nA/V | 2.2 nA | 5 kHz | 1.2 % |
| 10 nA/V | 22 nA | 10 kHz | 1.2 % |
| 100 nA/V | 220 nA | 20 kHz | 1.2 % |
| 1 µA/V | 2.2 µA | 75 kHz | 0.5 % |
| 10 µA/V | 22 µA | 150 kHz | 0.5 % |
| 100 µA/V | 220 µA | 150 kHz | 0.5 % |
| 1 mA/V | 2.2 mA | 150 kHz | 0.5 % |
| 10 mA/V | 22 mA | 200 kHz | 0.5 % |
| 50 mA/V | 110 mA | 150 kHz | 1 % |
| Gain drift | 200 ppm/°C | ||
| Offset | 3 mV (referred to input) | ||
| Offset drift | 1 mV/°C (referred to input) | ||
Internal DC current source (analog input disabled) |
| Gain | Max Output | DC accuracy | Resolution | Drift (typ.) |
| 1 nA/V | 2 nA | 0.5 % + 10 pA | 100 fA | 100 ppm/°C + 100 fA/°C |
| 10 nA/V | 20 nA | 0.5 % + 10 pA | 1 pA | 100 ppm/°C + 200 fA/°C |
| 100 nA/V | 200 nA | 0.5 % + 100 pA | 10 pA | 100 ppm/°C + 2 pA/°C |
| 1 µA/V | 2 µA | 0.1 % + 1 nA | 100 pA | 50 ppm/°C + 20 pA/°C |
| 10 µA/V | 20 µA | 0.1 % + 10 nA | 1 nA | 50 ppm/°C + 200 pA/°C |
| 100 µA/V | 200 µA | 0.1 % + 100 nA | 10 nA | 50 ppm/°C + 2 nA/°C |
| 1 mA/V | 2 mA | 0.1 % + 1 µA | 100 nA | 50 ppm/°C + 20 nA/°C |
| 10 mA/V | 20 mA | 0.1 % + 10 µA | 1 µA | 50 ppm/°C + 200 nA/°C |
| 50 mA/V | 100 mA | 0.1 % + 50 µA | 10 µA | 50 ppm/°C + 1 µA/°C |
Noise |
| Gain | Noise density (Input off) | Noise density (Input on) | RMS Noise (Input off, 0.1 to 10 Hz) | RMS Noise (Input off, >10 Hz) |
| 1 nA/V | 10 fA/√Hz | 10 fA/√Hz | 20 fA | 50 pA |
| 10 nA/V | 20 fA/√Hz | 20 fA/√Hz | 80 fA | 50 pA |
| 100 nA/V | 60 fA/√Hz | 60 fA/√Hz | 400 fA | 300 pA |
| 1 µA/V | 300 fA/√Hz | 400 fA/√Hz | 4 pA | 1 nA |
| 10 µA/V | 3 pA/√Hz | 4 pA/√Hz | 40 pA | 5 nA |
| 100 µA/V | 30 pA/√Hz | 40 pA/√Hz | 400 pA | 40 nA |
| 1 mA/V | 300 pA/√Hz | 400 pA/√Hz | 4 nA | 400 nA |
| 10 mA/V | 3 nA/√Hz | 4 nA/√Hz | 40 nA | 4 µA |
| 50 mA/V | 15 nA/√Hz | 20 nA/√Hz | 200 nA | 20 µA |
