英国 LCR HALLCREST/SPOTSEE R35C1W/R35C5W 变色液晶片材
TLC涂层聚酯片材
标准产品

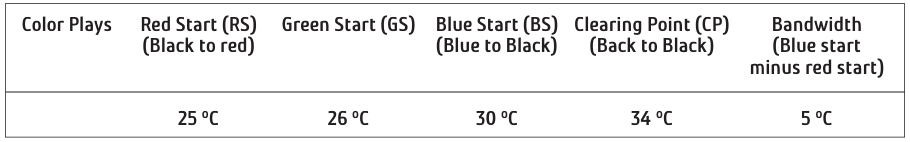

标准片材使用100微米透明聚酯薄膜（Mylar）的基材。纸张在一面印刷，首先用微封装的TLC涂层，然后用黑色背墨。TLC涂层的颜色变化特性是通过薄片的透明、未涂层的一面来观察的。标准片材可带或不带背胶（压敏胶）；保护释放衬垫可以很容易地粘附到各种平面上。标准尺寸为12英寸x 18英寸（30厘米x 45厘米），作为标准库存项目持有的彩色游戏列于表中
规格:
基材:聚酯片材，100微米厚
尺寸:12 in x 18 英寸 (30cm x 45cm)
总厚度:无粘合剂：100-175微米；带胶：175-225微米
颜色变化:黑色变为红色，通过可见光谱的其他颜色变为蓝色，随着温度的升高，最后再次变为黑色
R50C20W/R60C20W热致变色液晶
定制：
除了标准范围的板材外，LCR HALLCREST还提供定制制造服务，根据客户要求量身定制产品。可以使用各种基材，刚性和柔性，具有不同的厚度。具体的问题，如紫外线稳定性和耐水性，也可以解决。
使用指导：
1. 彻底清洁表面，去除所有污垢、油脂等。可以使用丙酮、石油醚和类似的有机溶剂。在进行前确保表面完全干燥。
2. 从粘合剂上取下保护层，将薄片轻轻放在表面上。用手指在薄片的中心用力按压，并依次向外平滑，以确保在薄片和表面之间没有气泡
清除:
使用后，可以将其从表面上拉下来，尽管在此过程中可能会破坏板材。用合适的溶剂清洗可以去除残留的粘合剂。溶剂的选择取决于纸张所附着的表面的性质
存储:
未使用的片材应在室温（20-25 ）无溶剂环境下，避免阳光直射。放置在测试表面上的薄片应尽可能避免紫外线和有机溶剂的照射。应定期检查板材的显色性能。如果储存正确，片材应该有长达一年或更长时间的保质期
使用期:
TLC涂层薄板应保持其色彩特征数月。在高温（50ºC+）水浴中持续浸没和温度循环会加速降解，在一般的高温下持续温度循环和暴露在紫外线下也会加速降解
标准产品的简单实验:
1,在小布或海绵的尖端沾上水，用它在R20C5W片材的表面书写,发生的蒸发冷却会导致颜色变化
2. 将R20C5W薄膜放入冰箱中，观察其颜色变化（由蓝到绿到红到黑）。从冰箱中取出，观察温度升高时颜色变化的相反顺序（从黑色到红色到绿色到蓝色）。在冬天，窗玻璃也可以用来冷却薄膜
3. 使用R25C5W和R30C5W表，您可以确定一组人的相对手部温度。由于血液循环的变化，可以在组中获得大范围的温度结果。尽管正常体温是37摄氏度, 你会立即注意到皮肤温度在这个值上下波动很大。如果一个人不能引起颜色反应，即使是在R25C5W上，将片材从指尖移到手腕区域。你最终会找到一个更暖和的温度
这些简单的实验旨在介绍薄层色谱产品的用途。这种材料有许多用途，不仅在测试中，而且在工业、医药和家庭中都有应用
注意：与所有TLC应用一样，入射照明越好，TLC反射的颜色越亮。但是，应避免使用白炽灯太靠近TLC片材，因为材料对紫外线很敏感，并且长时间曝光会改变颜色发挥特性
[pdfjs-viewer url=”https%3A%2F%2Fwww.bihec.com%2Fspotsee%2Fwp-content%2Fuploads%2Fsites%2F1004%2F2024%2F10%2FSM029-Rev02-Thermochromic-Substrates.pdf” viewer_width=100% viewer_height=1360px fullscreen=true download=true print=true]
