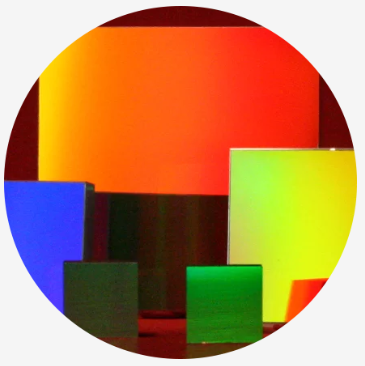

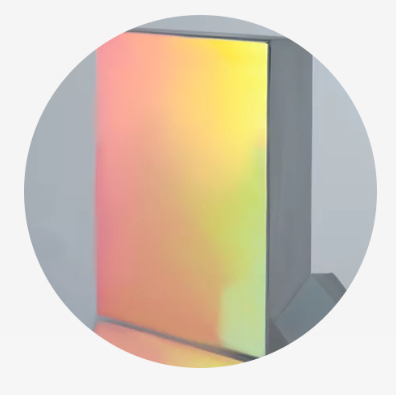

衍射光栅

衍射光栅是一种将能量衍射成其组成波长的光学元件。刻槽密度、深度和轮廓决定了衍射光栅的光谱范围、效率、分辨率和性能。

通常有两种不同类型的衍射光栅——刻划光栅和全息光栅刻划光栅由刻划引擎产生,该刻划引擎使用金刚石刀头工具在光栅基板(通常涂有薄反射层的玻璃)上的涂层上切割凹槽。全息光栅是使用光刻技术生产的,可以具有正弦或闪耀轮廓

正弦槽轮廓是全息光栅最常见的凹槽形状,其中凹槽是对称的,因此没有闪耀方向。与闪耀光栅相比,正弦光栅提供更宽的光谱覆盖范围,但通常效率较低。

闪耀的全息光栅已将正弦轮廓转变为“锯齿”轮廓。这种锯齿轮廓提高了感兴趣波长区域上的衍射光栅的效率,而不会增加杂散光。Spectrum Scientific 使用专有的炽热技术,该技术可产生光芒光栅,与离子蚀刻光栅相比,该光栅表现出相当低的杂散光,且效率相当或更高。目前,该技术仅限于 200-300 毫米的燃烧区域。

除了平面光栅,Spectrum Scientific 是为数不多的设计和制造针对紫外和可见光波长优化的光芒像差校正平场成像光栅的公司之一。

衍射光栅可以是反射光栅或透射光栅。最常见的衍射光栅类型是平面光栅和凹面光栅,尽管它们也可以是其他轮廓,例如凸形或环形,具体取决于应用。

反射光栅通常涂有反射涂层,通常是铝,带有保护涂层(用于 UV-VIS-NIR)或金(用于 IR)。透射光栅通常配有增透涂层。

衍射光栅可以具有正弦或闪耀轮廓。正弦光栅的效率通常低于闪耀光栅,但通常提供更广泛的光谱覆盖范围。闪耀格栅具有“锯齿”轮廓,通常提供更高的效率。

商用衍射光栅通常是从子主光栅产生的复制光栅,它可能比主衍射光栅低几代。

通常,生产主衍射光栅的成本很高,通过提供复制光栅(提供几乎无法区分的性能),一个主光栅可以生产数千个复制品,从而降低衍射光栅的单位成本。

衍射光栅的类型
衍射光栅
衍射光栅是一种将能量衍射成其组成波长的光学元件

衍射光栅的凹槽密度、深度和轮廓决定了衍射光栅的光谱范围、效率、分辨率和性能。

通常有两种不同类型的衍射光栅——刻划光栅和全息光栅。

刻划衍射光栅是由刻划引擎产生的,该刻划引擎使用金刚石刀头工具在光栅基板(通常涂有薄反射层的玻璃)上的涂层上切割凹槽。

全息衍射光栅是使用干涉光刻技术生产的,可产生光滑的凹槽表面,并消除刻划光栅中的周期性误差。

衍射光栅可以是反射光栅或透射光栅。最常见的衍射光栅类型是平面光栅和凹面光栅,尽管它们也可以是其他轮廓,例如凸形或环形,具体取决于应用。

反射光栅通常涂有反射涂层,通常是铝,带有保护涂层(用于 UV-VIS-NIR)或金(用于 IR)。透射光栅通常配有增透涂层。

衍射光栅可以具有正弦或闪耀轮廓。正弦光栅的效率通常低于闪耀光栅,但通常提供更广泛的光谱覆盖范围。闪耀格栅具有“锯齿”轮廓,通常提供更高的效率。

商用衍射光栅通常是从子主光栅产生的复制光栅,它可能比主衍射光栅低几代。

通常,生产主衍射光栅的成本很高,通过提供复制光栅(提供几乎无法区分的性能),一个主光栅可以生产数千个复制品,从而降低衍射光栅的单位成本。

Blazed 全息光栅

闪耀全息光栅是一种衍射光栅,其中正弦轮廓已转变为“锯齿”轮廓。这种锯齿轮廓有效地提高了闪耀光栅在所需波长区域内的效率。

闪耀波长是光栅提供最大效率的波长。闪耀全息衍射光栅可以使用多种技术制造。Spectrum Scientific 使用的专有技术创造了一种闪耀光栅,与离子蚀刻闪耀光栅相比,它的杂散光明显更低。

光耀全息光栅提供与光耀刻线光栅相同的高效率,但杂散光明显降低且无重影。

闪耀全息光栅的典型“锯齿”轮廓

罗兰型凹面光栅

罗兰型凹形格栅具有笔直且等距的凹槽。

这种类型的凹面光栅将光谱衍射到罗兰圆上,罗兰圆被定义为圆的直径等于凹面光栅的曲率半径的圆。

罗兰型凹面光栅有像散,但其他类型的像差很小。

SSI Blazed 与 Ion Etched

全息衍射光栅可以使用多种不同的方法进行闪耀。Spectrum Scientific 使用的专有技术创造了一种闪耀光栅,与其他制造商提供的离子蚀刻闪耀全息光栅相比,该光栅以同等或更好的效率表现出相当或更好的杂散光。

紫外线优势

Spectrum Scientific 是唯一有资格在紫外线下燃烧的仪器。与离子蚀刻光栅相比,专有的紫外炽热技术提供了卓越的质量,并且Spectrum的复制工艺允许以低成本实现大数量的高保真度。Spectrum的复制紫外光栅已经过低至 120nm 的测试,并被证明可以保持其卓越的规格。

此外,Spectrum Scientific 是世界上为数不多的能够制造出轮廓在整个光栅表面变化的紫外全息凹面光栅的公司之一。这大大提高了整个图像平面的效率,并允许 80% 或更高的典型效率。

光栅效率

Spectrum Scientific 一直在努力优化我们每个光栅的效率。

光栅的效率取决于四个条件:

  • 波长
  • 极化
  • 入射角
  • 衍射阶数

Spectrum的格栅围绕这些条件精心设计和优化,以产生尽可能高的效率。

杂散光信息

当所选波长以外的波长出现在测量平面上时,会出现杂散光。它通常是由衍射、光栅表面缺陷产生的光散射或鬼阶(例如,刻划光栅间距的周期性误差)引起的,这些因素导致波长在光学系统内遵循意外路径。

杂散光的作用是在任何给定波长下提供明显更高的信号电平,并对信噪比 (SNR) 产生负面影响。

SSI 2880g/mm、325nm 闪耀全息光栅的杂散光水平,对数刻度。

Spectrum Scientific 采用专有的炽热技术,可显著减少衍射光栅中的杂散光,尤其是与离子蚀刻闪耀全息光栅相比。
