Spectrum Scientific平场凹面光栅闪耀全息凹面光栅搭配探测器使用

平场凹面光栅

Spectrum Scientific 的平场成像凹面光栅具有既不平行也不等距的凹槽。这种类型的凹面光栅旨在最大限度地减少散光和彗差。这使得像差校正凹面光栅非常适合与平面阵列探测器（如光电二极管阵列 （PDA））或 2D 阵列探测器（如电荷耦合器件 （CCD） 探测器）一起使用。光栅的成像特性还意味着多个源（例如光纤输入）可以同时在入口狭缝上成像，并将每个信号分别读出到 2D 探测器或多个堆叠阵列探测器上。

Spectrum Scientific 是世界上为数不多的能够制造高质量闪耀全息凹面光栅的公司之一。我们的专有技术使我们能够在不进行离子蚀刻的情况下对凹面光栅进行光学闪耀，从而获得高峰值效率和低杂散光

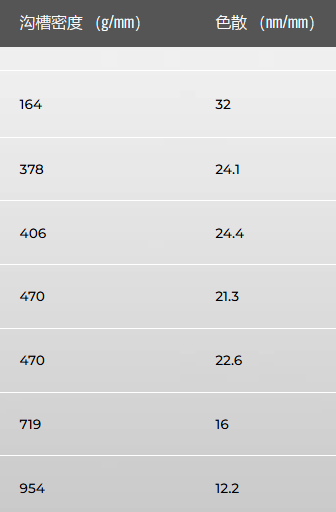

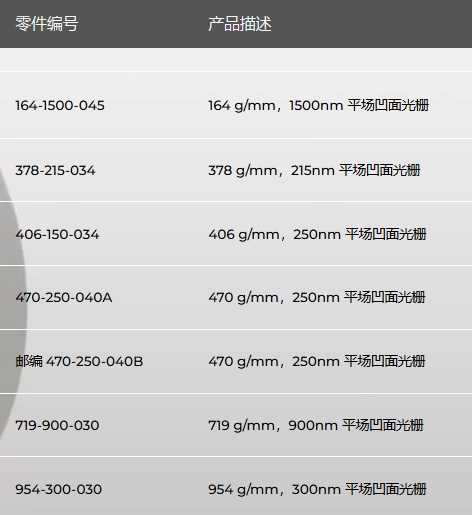

Spectrum Scientific 提供一系列标准光栅。

Spectrum Scientific 的平场凹面光栅（Flat-Field Concave Grating）是一种创新的光学元件，结合了凹面光栅的聚焦特性和平场成像能力。这种光栅能够在一次光学操作中同时实现光谱分光和平场成像，显著简化光学系统设计，特别适用于紧凑型光谱仪和其他需要高集成度的光学设备。

主要特点：
平场成像：在像平面上实现均匀的光谱分布，减少像差，提高成像质量。

高分辨率：提供优异的光谱分辨能力，适用于精细光谱分析。

紧凑设计：集成聚焦和分光功能，减少光学元件数量，降低系统复杂度。

宽波长范围：支持从紫外（UV）到红外（IR）的广泛光谱范围。

高衍射效率：优化的刻线设计，确保高能量利用率。

定制化选项：可根据客户需求定制波长范围、线密度和尺寸。

应用领域：
便携式光谱仪：用于现场快速光谱分析，如环境监测、食品安全检测等。

工业检测：在生产线上的材料成分分析和质量控制中发挥重要作用。

生物医学：用于荧光光谱分析、血液成分检测等生物医学应用。

科研实验：支持天文学、化学和物理学等领域的高精度光谱研究。

光学传感：集成到光学传感器中，用于气体检测、化学成分分析等。

衍射光栅的类型

衍射光栅

衍射光栅是一种将能量衍射成其组成波长的光学元件。

衍射光栅的凹槽密度、深度和轮廓决定了衍射光栅的光谱范围、效率、分辨率和性能。

通常有两种不同类型的衍射光栅——刻划光栅和全息光栅。

刻划衍射光栅是由刻划引擎产生的，该刻划引擎使用金刚石刀头工具在光栅基板（通常涂有薄反射层的玻璃）上的涂层上切割凹槽。

全息衍射光栅是使用干涉光刻技术生产的，可产生光滑的凹槽表面，并消除刻划光栅中的周期性误差。

衍射光栅可以是反射光栅或透射光栅。最常见的衍射光栅类型是平面光栅和凹面光栅，尽管它们也可以是其他轮廓，例如凸形或环形，具体取决于应用。

反射光栅通常涂有反射涂层，通常是铝，带有保护涂层（用于 UV-VIS-NIR）或金（用于 IR）。透射光栅通常配有增透涂层。

衍射光栅可以具有正弦或闪耀轮廓。正弦光栅的效率通常低于闪耀光栅，但通常提供更广泛的光谱覆盖范围。闪耀格栅具有“锯齿”轮廓，通常提供更高的效率。

商用衍射光栅通常是从子主光栅产生的复制光栅，它可能比主衍射光栅低几代。

通常，生产主衍射光栅的成本很高，通过提供复制光栅（提供几乎无法区分的性能），一个主光栅可以生产数千个复制品，从而降低衍射光栅的单位成本。
