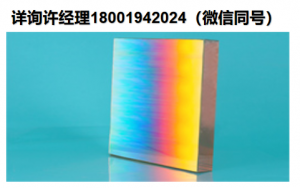

Plane Gratings for laser tuning激光调谐用平面光栅
用于激光调谐的高效衍射光栅
订购光栅时，请使用以下示例格式，或从以下光栅库存清单中选择。
G 1100 W x H x Thk 1200-1600 nm (TM/-1)恒定入射角75
- g代表掠入射，P代表Plano，L代表Littrow光栅(可选信息)
- 1100是凹槽密度(凹槽频率),单位为凹槽/毫米
- w是平行于格栅槽的空白尺寸，单位为mm
- h是垂直于光栅槽的空白尺寸，单位为mm
- Thk是坯料厚度，单位为毫米
- 1200-1600纳米是理想的优化范围。也可以指定具有峰值波长的特定波长或范围
- (TM/-1)是光栅应该优化的期望偏振态和衍射级。也可以指定TE和average (TM+TE)/2
- 恒定入射角75°是光栅应该优化的配置。也可以指定恒定偏差θ
| Art no | Description | Optimised | Optimised | Min efficiency |
| for (nm) | for AOI (Deg) | % (TM/-1) | ||
| 715.706.570 | G 0600 14x76x16 VIS (Z) | 633 | 82 | 29 |
| 715.702.360 | G 0800 10x15x10 NIR | 1550 | 57 | 92 |
| 715.702.280 | G 0900 10x15x10 NIR | 1550 | 60 | 92 |
| 715.000036 | G 0900 10x15x10 1400 nm | 1400 | 85 | 60 |
| 715.702.270 | G 0900 13x29x10 NIR | 1550 | 75 | 85 |
| 715.702.300 | G 0900 15x15x10 1550 nm | 1550 | 70 | 90 |
| 715.702.290 | G 0900 15x15x10 NIR | 1550 | 75 | 85 |
| 715.702.340 | G 0900 15x20x10 NIR | 1550 | 75 | 85 |
| 715.705.020 | G 0900 30x30x6 NIR | 1065 | 75 | 43 |
| 715.702.390 | G 0930 10x15x10 NIR | 1550 | 75 | 85 |
| 715.702.380 | G 0955 10x15x10 NIR | 1500 | 75 | 85 |
| 715.702.230 | G 0990 10x15x10 NIR | 1400 | 60 | 90 |
| 715.702.930 | G 1050 10x15x10 NIR | 1310 | 75 | 85 |
| 715.704.820 | G 1200 15x60x10 NIR | 1240 | 85 | 60 |
| 715.705.700 | G 1200 20x20x6 NIR | 980 | 75 | 90 |
| 715.703.290 | G 1200 20x90x16 NIR | 1050 | 80 | 78 |
| 715.704.040 | G 1350 15x60x10 NIR | 1240 | 85 | 60 |
| 715.706.230 | L 1600 10x15x6 NIR | 900 | Dev 0-10° | 90 |
| 715.705.060 | G 1600 10x25x10 NIR | 780 | 75 | 85 |
| 715.705.720 | G 1630 10x25x10 NIR | 830 | 66 | 90 |
| 715.702.780 | G 1700 10x25x10 NIR | 780 | 85 | 50 |
| 715.000038 | G 1800 10x20x6 NIR | 633 | 85 | 62 |
| 715.705.500 | G 1800 10x25x6 NIR | 975 | 75 | 85 |
| 715.704.950 | G 1800 20x70x15 VIS | 650 | 80 | 70 |
| 715.703.900 | G 1800 20x90x16 VIS-NIR | 800 | 74 | 80 |
| 715.703.650 | G 1800 20x90x16 VIS-NIR | 800 | 85 | 45 |
| 715.700.790 | G 2400 10x25x10 VIS-NIR | 633 | 75 | 75 |
| 715.705.100 | G 2400 10x30x6 VIS | 550 | 80 | 68 |
| 715.705.430 | G 2400 12.5×62.5×10 VIS-NIR | 575 | 80 | 65 |
| 715.702.880 | G 2400 15x60x10 VIS-NIR | 590 | 81 | 50 |
| 715.704.960 | G 2400 20x70x15 VIS | 500 | 80 | 70 |
| 715.703.660 | G 2400 20x90x16 VIS | 514 | 85 | 46 |
| 715.704.970 | G 3000 20x70x15 VIS | 500 | 86 | 37 |
| 715.702.760 | G 3000 20x90x16 VIS | 470 | 85 | 42 |
| 715.704.980 | G 3600 20x70x15 VIS | 400 | 80 | 60 |
W、H的标准公差为±0.2 mm，厚度为±0.5 mm。CA > 90%。
其他规格如有要求，请与我们的销售部门联系！
激光调谐用平面光栅
激光调谐光栅是专为染料激光器、钛蓝宝石激光器或外腔半导体激光器等激光器波长调谐而设计的全息光栅。槽深度被优化以产生一个偏振态的最大效率。
极低杂散光
用于我们的染料激光光栅的全息母盘是用与我们的低杂散光光栅相同的技术制作的。这会产生非常少量的散射光，与良好的前表面铝镜相当。
高效率
这些正弦沟槽光栅的沟槽深度被优化，以给出TM偏振（垂直于沟槽的电矢量）的最大效率。根据波长和结构的不同，TM的效率可能超过80%，在某些情况下甚至超过90%（绝对效率）。
小格栅
littrow安装或自动准直是激光调谐的经典配置。为了填充光栅孔径，获得高的分辨率，激光束必须通过腔内光学进行扩展。littrow结构也常用于半导体激光器的外腔调谐。特别是在近红外光谱中，可以获得非常高的效率（>90%）。
放牧发生率
掠入射或littman结构是染料激光调谐最常见的结构。无需光束扩展；高分辨率是通过以固定的掠入射角照射光栅来实现的。可倾斜的平面镜用于波长调谐。
