法国, WINTECH, H.VIR,® 75 Type 20, 红外光学窗口
H.VIR® 75 Type 20 是 H.VIR® 系列（不包括爆炸性环境）的小红外窗口。它安装在变压器、开关设备和电机等电气设备上，允许您通过热像仪在正常充电的电气条件（低压和高压）下进行预防性维护
H.VIR® 75 Type 20 红外窗口可以安装在新设备上或改装到现有设备上（它将在设备的整个使用寿命内持续使用）。H.VIR® 75 Type 20 与 H.VIR® 系列的其他光学窗口一样，无需预先检查即可防止与电气设备相关的任何风险。
电气设备的内部通常无法接触进行检查。通过使用 H.VIR® 红外窗，您可以在代表性负载条件下进行红外热成像检查，从而进行有效的维护。
H.VIR® 是市场上唯一配备宽带晶体（波段I、II 和 III）的红外窗，这使其能够支持市场上所有热成像相机的使用范围（0.3 µm 到 13 µm）。热成像技术人员和操作员将获得对电弧的有效保护。
H.VIR® 红外窗的性能无需多言，已获得全球主要电气设备制造商的认可。通过众多测试和认证，H.VIR® 系列的卓越性能得到了验证。
在电气设备上安装H.VIR®75 20型红外窗口进行热检查不会降低或影响材料的安全水平。H.VIR®75 20型光学窗口与整个H.VIR系列一样，保证了对人员和基础设施的保护。H.VIR®75 20型红外光学窗符合现行国际标准和电气材料制造商的特定规范。
红外热像仪的工作原理是什么？
配备探测器的热像仪通过测量热波或红外辐射来检测电气设备中的温度变化。这种辐射通过热图像进行转换，其中每个温度值都由颜色表示。用于最热区域的颜色是红色和黄色。寒冷区域以蓝色或紫色显示。与传统相机不同，红外相机可以可视化热区域并识别肉眼不可见的热点。因此，它们能够在电气设备（变压器、配电板等）变成火灾之前检测到过热或热异常。
检查电气设备的方法？
作为预防性维护的一部分，授权技术人员使用热像仪来识别电气设备内部的任何异常情况。有三种方法：涉及打开面板的“常规维护”、在设备上安装红外窗的“预防性维护”以及基于自主和持续监控的“预测性维护”。
常规维护：一种不可靠且昂贵的方法
在常规维护的情况下，必须安排技术人员的访问，因为这将涉及切断 HVA 网络的电源以允许打开电气设备面板。这种维护有几个明显的缺点：
- 无电意味着停产一段时间并损失生产时间
- 断电检测，无法有效捕获热点（快速冷却）
- 打开和关闭面板时对电气设备的影响（过早老化，拧紧关闭/打开元件时需要更加注意）
- 如果存在有机玻璃，则无法捕获波长大于 1 μm 的辐射（加热产生波长大于 1 μm 的辐射除外）
- 只允许在给定时间进行检查的检查（在两次年度检查之间出现异常风险的风险）
预防性维护：更可靠、更准确的方法
预防性维护包括在电气设备的面板上安装红外窗口，这样就可以在不打开设备的情况下查看连接器。在检查过程中，技术人员将热像仪对准红外窗口。这种方法有几个优点：
- 检查时不断电（生产线不临时停机）
- 电气设备的使用寿命更长（无需分合）

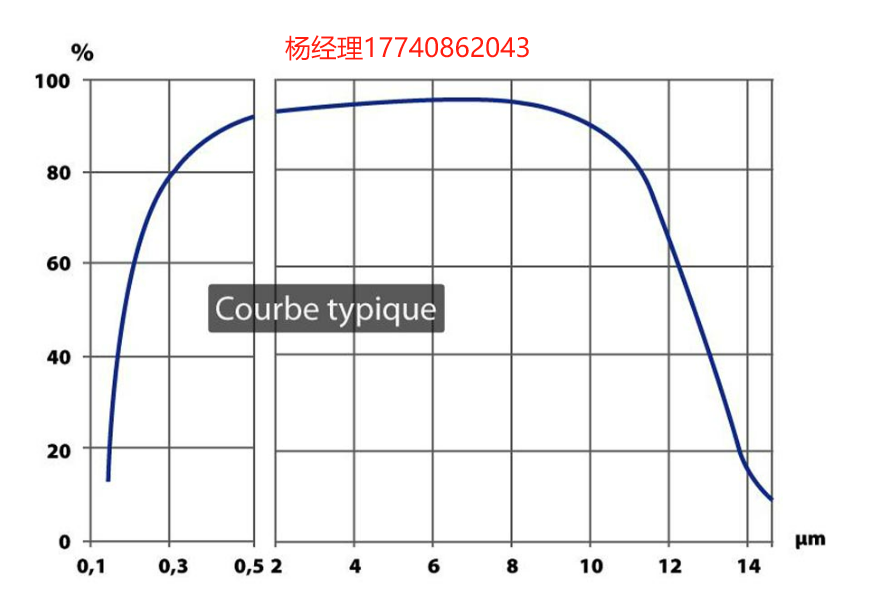

- 允许红外波长通过 0.3 μm 至 13 μm 的红外窗口，具有非常低的透射损耗（最大约 10%）
