应用说明
Solar Model 2654-2雷电发生器可模拟雷电击中航空设备时引发的瞬态电脉冲，用于测试设备的抗干扰能力。该设备完全满足RTCA/DO-160E/F/G第22章节中1至3等级的峰值电压与峰值电流测试要求。配合相关附件，可实现针脚注入、线束注入和地线注入等多种瞬态波形注入方式。
产品描述
Model 2654-2前面板设有两个控制单元，用于选择瞬态波形模式、重复频率及输出幅度。
设备支持单次按钮触发瞬态脉冲，也可按RTCA/DO-160E/F/G第22章节要求编程生成多重雷击脉冲。波形可单独输出或以10组为单位输出；针对3A与3B波形，还能以3秒间隔持续5分钟进行多次脉冲序列重复测试。多重雷击与多次脉冲测试支持伪随机或均匀间隔的瞬态脉冲排列。
系统主机内置的微控制器可自动识别安装的瞬态发生模块，并通过LCD屏幕显示可用波形模式与重复频率选项。采用模块化设计，用户可根据需要选购基础模块组合，后续也可随时增配支持其他DO-160波形的扩展模块。
产品特性
• 模块化架构设计
• 便携式单机架结构
• 可编程单次/多次雷击/多次脉冲波形
• 支持最高3等级的针脚注入、线束注入与地线注入
• 内置微处理器控制系统
• 液晶系统显示屏
| Power requirements: 115 V 60 Hz 4 A max.; 230V 50 Hz, 2 A max. |
| Dimensions: 20.2″ wide x 6.4″ high x 19.9″ deep (51.3 cm x 16.3 cm x 50.5 cm) |
| Weight: 57 lbs. (25 kg) with all modules slots filled |
Solar Type 2654-2 雷电发生器套件包含以下组件：
| 组件型号 | 组件名称 | 关键参数说明 |
|---|---|---|
| Solar Type 2654-B | 波形2模块 | 波形2：100纳秒上升时间，6.4微秒指数衰减 |
| Solar Type 2654-C | 波形3a模块 | 波形3A：1MHz正弦波 |
| Solar Type 2654-D | 波形3b模块 | 波形3B：10MHz正弦波 |
| Solar Type 2654-1/ED | 波形4驱动模块 | 波形4：6.4微秒上升时间，69微秒50%电压指数衰减 |
| Solar Type 2654-1/FD | 外部波形1/5a驱动模块 | 波形1：6.4微秒上升时间，69微秒50%电流指数衰减 波形5a：40微秒上升时间，120微秒50%指数衰减 |
| Solar Type 2654-1/FDG | 波形1驱动模块 | 波形5A地线注入：40微秒上升时间，120微秒50%电流指数衰减 |
| Solar Type 2654-R | 空白接口模块 | 预留接口位置 |
| Solar Type 2654-1/FEP | 外部模块 | 波形4，针脚注入，1-3等级 |
| Solar Type 2654-1/FEG | 外部模块 | 地线注入专用 |
| Solar Type 2654-1/AEC | 外部模块 | 辅助设备控制 |
| Solar Type 2654-1/EEC1/2 | 外部模块 | 扩展设备控制1/2 |
| Solar Type 2654-1/EEC3 | 外部模块 | 扩展设备控制3 |
| Solar Type 2654-1/EEG | 外部模块 | 扩展地线注入 |
| Solar Type 2654-1/EEP | 外部模块 | 扩展针脚注入 |

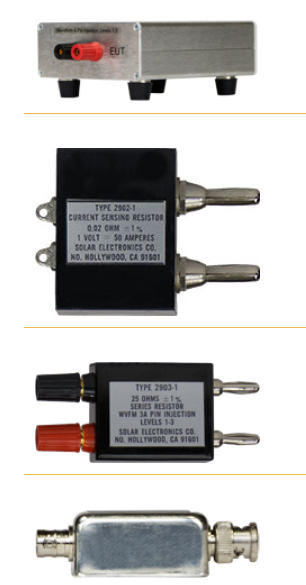

| Solar Type 2902-1 | 电流检测电阻 | 0.02Ω ± 1%，1V = 50A换算关系 |
| Solar Type 2903-1 | 25Ω串联电阻 | ±1%精度，用于波形3A针脚注入1-3等级 |
| Solar Type 2115-1 | 调节网络 | 信号调理装置 |
| Solar Type 2806-1M | 同轴电缆 | 带香蕉插头连接器 |
| Solar Type 2806-1BN | 同轴电缆 | 带香蕉插头与N型连接器 |
| Solar Type 9719-1N | 电流注入探头 | 大电流注入检测 |
该套件通过模块化组合全面支持RTCA/DO-160标准要求的多种雷电感应瞬态测试波形生成与注入功能，包含完整的信号驱动、检测及连接配件。
