应用说明
Solar Model 8282-1瞬态脉冲发生器专为屏蔽室内的传导尖峰脉冲敏感度测试而设计，可生成MIL-STD-461B/C及多种军用EMI规范所要求的全部波形，并满足NEMA TS 2-2003（版本02.06）第2.1.6.1与2.1.7章节的测试要求。
注：本设备不适用于RTCA/DO-160G第17章节（请选用Solar Model 7054-2）或MIL-STD-461F CS106（请选用Solar Model 2854-2）测试场景。
产品描述
自1962年首台尖峰脉冲发生器Solar Model 6254-1问世以来，敏感度测试用脉冲发生器始终是我们的核心技术领域。Model 8282-1集成了历代产品的技术优势与灵活特性，全面满足MIL-STD-461B/C规范要求。
设备提供三种脉冲宽度：0.15 µS、5.0 µS与10.0 µS，脉冲形态符合MIL-STD-462图1所示曲线。脉冲电压幅值连续可调，并通过数字仪表实时显示。

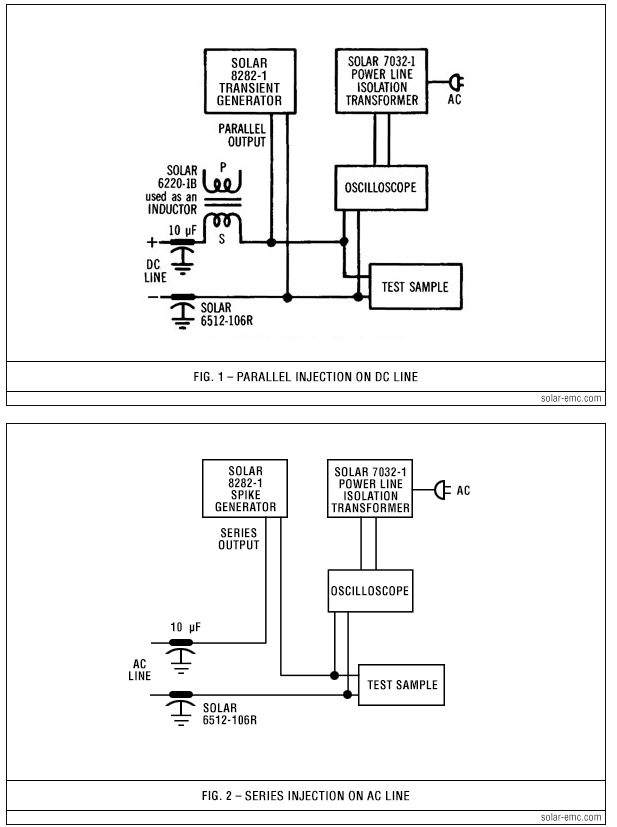

两组输出端子支持电源线的并联或串联注入：串联注入适用于交流线路，并联注入适用于直流线路。串联输出绕组可承载25A功率电流，所有输出端子均与机箱及电源线隔离。
脉冲重复频率通过面板控制可在0.5-50脉冲/秒范围内调节，另设面板按钮支持单次脉冲触发。所有功能均采用背光按钮选择，直观呈现工作状态。
技术特性
• 在5Ω阻性负载（低源阻抗）下，0.15/5.0/10.0 µS脉冲均可输出最高600V峰值电压
• 脉冲前沿急速上升至设定幅值后按指数规律衰减，在选定脉宽时长过零后产生负向振荡（振铃时长由输出电路电感或负载决定）
• 交流线路（50/60/400Hz）串联注入时，脉冲可定位在电源正弦波0º-360º任意相位，支持同步/非同步注入模式
• 单次脉冲触发支持本地按钮与远程接口触发，远程触发提供两种模式：
– 24V直流信号触发（最高50脉冲/秒）
– 方波信号触发（0.15µS脉冲最高50脉冲/秒，5.0/10.0µS脉冲最高1000脉冲/秒）
• 并联输出端上端口与串联输出端上端口在5.0/10.0µS模式输出正极性脉冲，0.15µS模式输出负极性脉冲（需切换接线极性以满足正负脉冲测试需求）
核心功能
• 宽范围重复频率调节，适配被测设备脉冲特性
• 单次脉冲触发实现瞬态效应的受控隔离观测
• 交流线路脉冲相位可调，精准对应数字电路实时敏感特性
• 支持按MIL-STD-462 CS06方法实现与电路功能的同步注入
• 远程触发功能适配特定系统特性需求
• 紧凑型机箱设计，符合标准机架安装规范
脉冲参数
脉冲宽度：按钮可选0.15µS/5.0µS/10.0µS（±20%零交叉点），负载为5.0Ω阻性
峰值幅度：5Ω无感负载下，各脉宽均支持0-600V连续可调
内部阻抗：0.15µS脉宽＜5.0Ω，5.0µS脉宽＜2.0Ω，10.0µS脉宽＜1.0Ω
脉冲重复频率：全脉宽手动可调，最高50脉冲/秒
脉冲形态：连接无感负载时振铃特性符合MIL-STD-462图19标准
脉冲相位：50/60/400Hz交流线路0°-360°可调
外部同步
远程触发：0.15µS脉宽最高50脉冲/秒，5.0/10.0µS脉宽最高1000脉冲/秒
显示与供电
幅度显示：数字面板表显示5Ω阻性负载对应峰值电压
串联注入功率电流：支持最高50A受测设备工频电流
电源要求：115V 60Hz 3.0A（可选230V 50Hz 1.5A配置）
物理规格
外形尺寸：311mm(宽)×211mm(高)×330mm(深)
重量：13.6kg
