SOLAR变压器产品更新通告
自2017年1月起，我们对音频隔离变压器产品线启用了新型号编码。请您放心，五十余年来始终如一的卓越性能保持不变。
此次调整旨在响应客户的长期需求：多年来我们收到越来越多关于变压器校准证书及技术数据的要求，而此前我们并未提供这类文件。
新型号意味着每台变压器将包含以下完整配套：
独立序列号
频率响应曲线图
电压表绕组的校正系数曲线
五年校准周期的认证证书
应用说明

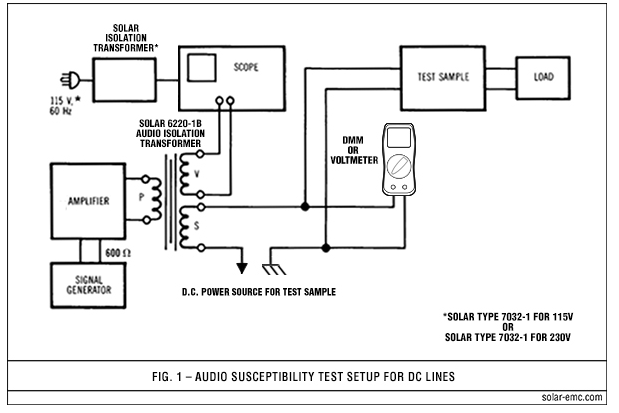

Solar Type 6220-1B音频隔离变压器专为屏蔽室环境设计，用于执行MIL-STD-461/462等EMI规范要求的传导音频敏感度测试。

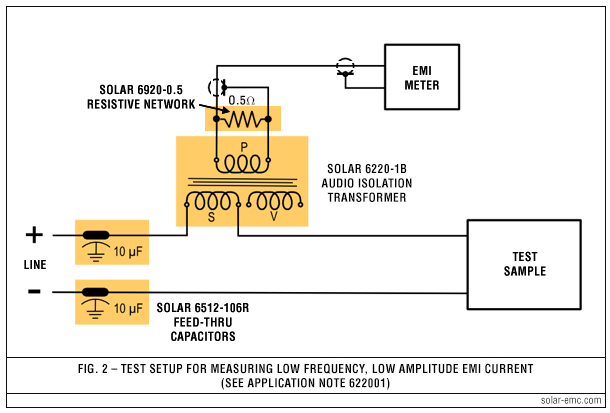

该变压器还可用作低频EMI电流检测装置，其测量灵敏度优于传统电流探头。此外，在瞬态敏感度测试中，其次级绕组可作为电源线路中的隔离电感（详见应用指南AN622001）。
产品描述
变压器初级绕组支持30 Hz至250 kHz频段内最高200瓦的音频功率传输。匝数比采用2:1降压设计，特殊结构的次级绕组可承载最高50安培的交流或直流电流且不会饱和。
另设有一组次级绕组连接至专用接线柱，适用于连接交流电压表（符合相关EMI规范要求）。该绕组使电压表与电源地实现隔离。所有绕组均与铁芯端盖绝缘，支持多种阻抗配置模式：4Ω初级/1Ω次级、2.4Ω初级/0.6Ω次级或2Ω初级/0.5Ω次级。
产品特性
• 便携式台面设计，初级绕组与输出测量端采用标准0.75英寸间距三线接线柱，大电流次级端配置1/4-20螺纹端子
• 满足EMI规范音频功率要求，次级绕组可串联被测设备承载50安培交/直流电流
• 兼容信号检测与隔离电感双重应用场景
• 可固定于实验台面构建永久测试系统
电气参数
初级阻抗：小于5 Ω
次级阻抗：初级阻抗的四分之一
频率响应：30 Hz 至 250 kHz
音频功率：200 W
介电测试：600 V DC（初级对次级及各绕组对铁芯端盖）
次级饱和电流：最大50 A AC/DC
匝数比：2:1 降压
次级电感：约1.3 mH（空载）
重量：18磅（约8.16 kg）
外形尺寸：4.5英寸(宽) × 5.25英寸(高) × 6.25英寸(深) 含接线端子
