适用于RTCA/DO-160E/F/G第22章节
应用说明

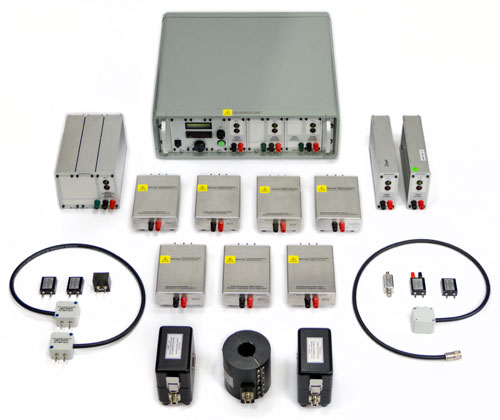

Solar型号2654-2雷击发生器可生成用于测试机载设备抗雷电感应瞬态干扰所需的电脉冲，全面满足RTCA/DO-160E/F/G第22章节1至3等级的峰值电压/电流要求。通过选配附件，可实现针脚注入、线束注入和接地注入等多种瞬态波形注入方式。
产品描述
用户可通过型号2654-2前面板的双控制系统选择瞬态波形模式、重复频率和振幅。设备支持按键触发单次瞬态脉冲，也可按RTCA/DO-160E/F/G第22章节要求编程生成多重脉冲——支持单次或10脉冲组输出，针对3A/3B波形更可设置3秒间隔持续5分钟的多次脉冲序列测试，多重脉冲与脉冲串测试均支持伪随机或等间隔模式。
采用模块化设计的发生器主机可自动识别插入的瞬态生成模块，并通过LCD屏实时显示波形模式与重复频率选项。用户可根据当前需求配置基础模块，后续随时增配支持其他DO-160波形的扩展模块。
产品特性
- 模块化灵活配置
- 便携式单机架设计
- 可编程单脉冲/多脉冲/脉冲串波形
- 支持最高3等级的针脚/线束/接地注入
- 内置微处理器智能控制
- LCD系统状态显示屏
规格参数
电源要求：115伏 60赫兹 最大4安培；230伏 50赫兹 最大2安培
外形尺寸：宽20.2英寸 × 高6.4英寸 × 深19.9英寸（51.3厘米 × 16.3厘米 × 50.5厘米）
设备重量：57磅（25千克）（所有模块插槽满载时）
