SOLAR ELECTRONICS COMPANY 7415-3 包含一个高通滤波器，与检测电路串联，以消除工频电压并允许50 kHz至400 MHz的射频信号通过到电磁干扰接收器。该高通滤波器由三个RC网络级组成，使用串联电容器和并联电阻器。使用电阻器代替电感器使该装置能够覆盖广泛的频率范围，并在通带内具有40 dB的插入损耗。这使得需要将检测电压乘以100（-40 dB）来测量注入电压。注意：从50 kHz到400 MHz，插入损耗保持在40 dB ± 2 dB。使用该装置附带的插入损耗曲线作为实际校正因子。

SOLAR 7415-3类型的电路中，串联电容器由几种类型的电容器并联组成。云母、陶瓷和包裹电容器在频率上表现出不同的特性，这种组合消除了在频率从50 kHz变化到400 MHz时需要改变电容器值的需求。

建议使用调谐电压表（如EMI接收器）作为检测器，以进一步隔离不需要的频率，例如信号发生器的谐波。如果发生器波形是“干净”的，那么在50 Ω终止并且在整个频率范围内保持50 Ω同轴电路的非调谐电表也可以使用。

内置在发电机到电力线终端的串联电容器在50 kHz时表现出非常小的损耗。在400 Hz时，其电抗约为362 Ω。因此，这代表了一条400 Hz电力电压可以反馈并损坏信号发生器输出电路的路径。

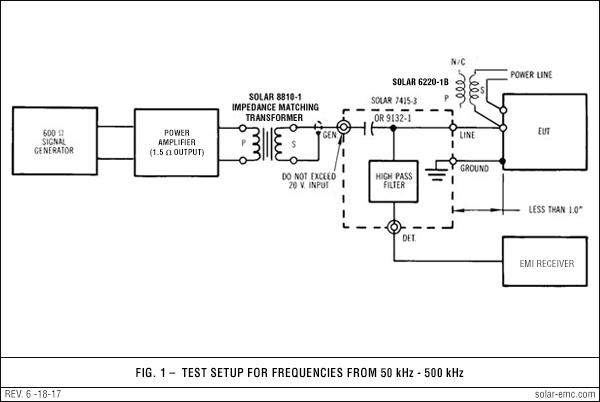

为了避免这种情况，一种建议是在低阻抗信号源的输出端使用隔离变压器。图1展示了使用功率放大器和SOLAR 8810-1阻抗匹配变压器。这种安排可用于从50 kHz到500 kHz的注入电平高达20 V RMS，结果令人满意。

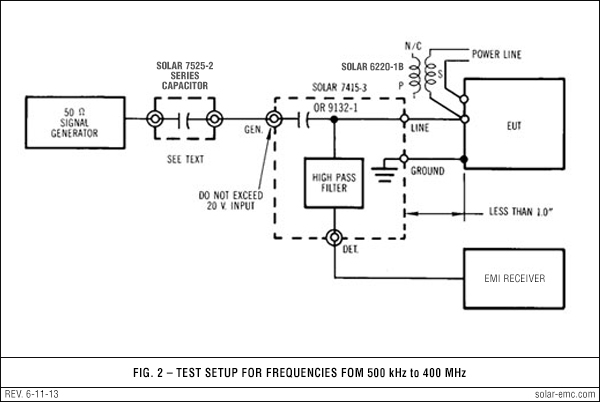

在500 kHz以上的频率下，SOLAR建议使用50 Ω的信号发生器，如图2所示，但在发生器和 7415-3型射频耦合器之间必须串联一个小型电容器。

SOLAR 7525-2是0.1 µF系列电容器，配有BNC连接器。这个串联电容器的感抗将工频电压降低到安全限度，以防止发电机的输出电路受损。在500 kHz频率下，射频信号衰减不大。在20或30 MHz以上的频率下，香蕉插头到测试样品的连接会在设置中产生无法消除的不连续性。建议香蕉插头的导线长度小于1英寸（25.4毫米），以尽量减少VSWR异常。

SOLAR 9132-1 RF耦合器和高通滤波器
这个装置是SOLAR7415-3的高压版本。它在电路上相似，但外壳更大，并且在LINE端子上的额定值为500 VAC，在GEN端口上的额定值为20 V RMS。
