美国SOLAR ELECTRONICS 2854-2脉冲发生器,EMC发生器,抗瞬态抗扰度测试
SOLAR脉冲发生器更新
自2017年4月起，我们将为我们的太阳型号2854脉冲发生器分配新的零件编号，SOLAR将不再生产太阳型号2854-1。
现在SOLAR提供太阳型号2854-2脉冲发生器，以继续帮助您的测试符合MIL-STD-461F CS106。
简而言之，这款更新后的发生器的规格、功能和性能完全相同。
为什么会有变化？太阳电子公司自2008年以来一直设计和生产我们的型号2854-1。
多年来，某些零件变得越来越难找，甚至已经停产。为了继续提供这一品质卓越的EMC发生器，SOLAR重新设计了内部电路并更新了组件。这次重新设计引发了零件编号的变更，并将提高可靠性、维护便利性和零件的可得性。没有变化的是：对终端用户您来说，不会有任何明显差异。这个发生器仍然符合您多年来所信赖的相同规格和性能。
SOLAR ELECTRONICS 2854-2脉冲发生器应用
SOLAR型号2854-2 EMC发生器专为在屏蔽室内进行 conducted transient susceptibility tests 设计，符合 MIL-STD-461F，测试方法 CS106 的规定。
SOLAR ELECTRONICS 2854-2脉冲发生器描述
Solar Model 2854-2在5.0 Ω非感性电阻上提供5 μS ±22%脉冲，上升时间为1.5 μS ± 0.5 μS。电压可调至400 V以上。 undershoot限制在峰值小于120 V（最大值）和小于20 μS。重复率可变，可从每秒0.8脉冲调整到每秒10脉冲。单次瞬态可以通过前面板上的按钮应用。
两组输出端子允许并联或串联注入电源线。串联注入可用于直流和交流线路。并联注入仅适用于直流线路。用于串联注入的输出绕组可以承载25 A的功率电流。输出端子与机壳和电源线缆绝缘。
| SOLAR ELECTRONICS 2854-2脉冲发生器特征 | |
| • | 提供从10伏到超过400伏的输出电平至5欧姆 |
| • | 交流线路上的可调脉冲位置将瞬态敏感度与实际联系起来 |
| 数字系统的时序方面 | |
| • | 用于受控隔离瞬态效应的单脉冲特性 |
| • | 串联和并联注射输出端 |
| • | 标准机架面板结构：19英寸宽 x 7英寸高 x 12.75英寸深（48.26厘米 x 17.78厘米 x 32.38厘米） |
SOLAR ELECTRONICS 2854-2脉冲发生器规格：
| 脉冲幅度： 可从10伏连续调至超过400伏峰 |
| 重复频率： 可从0.8到10脉冲每秒连续调节 |
| 上升时间： 1.5 ± 0.5 微秒至5欧姆 |
| 脉冲持续时间：输出在5微秒±22%内降至零。 |

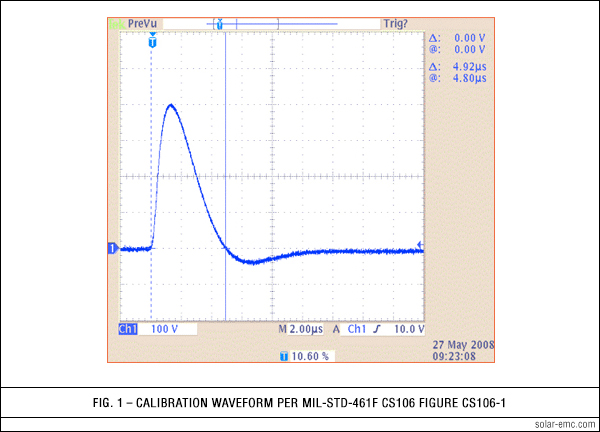

| 刺形状： 在 MIL-STD-461F 的 CS106-1 图中所示的响铃特性 |
| 相位调整： 脉冲位置可在50、60或400 Hz正弦波上周期性地从0°到360°可调 |
| 内阻： 小于2.0 Ω |
| 电源要求： 115 V 60 Hz，1.6 A（230 V，50 Hz，0.8 A 可用） |
| 尺寸，标准机架面板： 19英寸宽 x 7英寸高 x 12.75英寸深（48.26厘米 x 17.78厘米 x 32.38厘米） |
| 重量：28磅（12.7公斤） |
| 包装重量（约）： 36磅（16.33公斤） |
