Solar Type 9229-1环形传感器规格：
| Solar Type 9229-1环形传感器 尺寸： 直径1.574英寸（4.0厘米） |
| 连接器： BNC |
| 圈数： 51 |
| 电线： 30 号美国线规* |
| 屏蔽： 静电 |
| 重量： 0.25磅（0.11千克） |
| 运输重量： 1磅（0.45千克） |
| * 相当于41号美国线规的绞合线 |
SOLAR ELECTRONICS 9230-1辐射环感应器描述

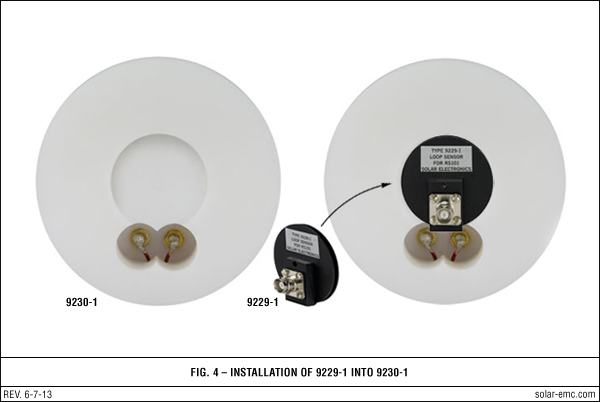

MIL-STD-461D/E/F的测试方法RS101要求在30 Hz到100 kHz的频率范围内（ISO 11452-8为200 kHz）辐射磁场，以确定被测试设备（EUT）的敏感性或抗性。为了符合要求，需要两个线圈天线。辐射线圈的直径为12厘米，感应线圈（用于校准）的直径为4厘米。 Solar Type 9230-1 辐射线圈 已经设计成 Solar 型9229-1线圈传感器 可以附着在线圈背面5厘米的距离（见图4）。
SOLAR ELECTRONICS 9230-1辐射环感应器应用
测试方法要求在测试前对1.0 kHz的辐射能量进行校准。Solar 9230-1型辐射环的校准是通过将Solar 9229-1型环形传感器耦合到它上面，距离为5厘米来完成的。

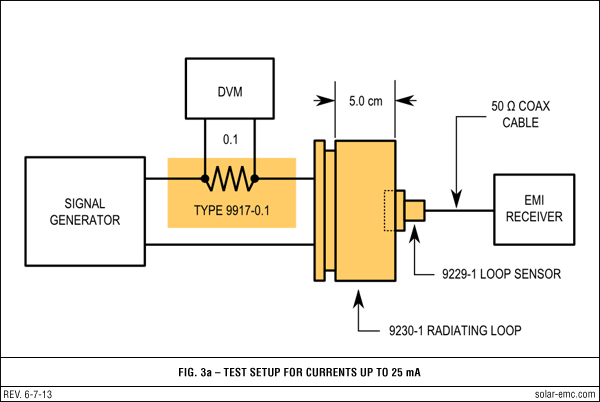

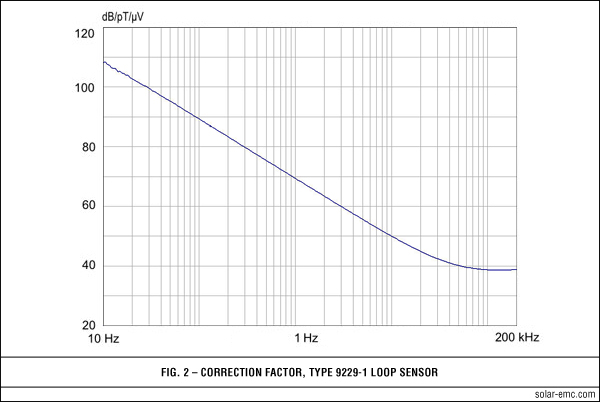

安排在 图1 中显示（请参阅图标签）。已知流经辐射环的电流，可以测量磁场。为环提供两个图表，使测试工程师的生活更轻松。图2 显示了 Solar 9229-1 型环形传感器 的典型校正因子曲线。
在1.0 kHz时产生110 dB/pT的当前水平是3.0 mA。一个准确校准的电磁干扰接收器或频谱分析仪将测量到42 dB/μV。加上MIL-STD-462D中的校正因子68 dB/pT/μV，图2等于规范要求的110 dB/pT。
在频谱分析仪灵敏度不足的情况下，可以在较高的电流水平下进行校准。例如，使用300 mA时，测量值为82 dB。从这个结果中减去40 dB并加上68 dB因子，将等于110 dB/pT/μV。
另一种校准和测量的方法取决于EMI接收器的准确性。只需从所需的磁场水平中减去以dB/pT/μV为单位的传感器校正因子(图2)。然后调整电流，直到EMI接收器读取到比1 μV高dB的值。
示例： 对于在1.0 kHz时为110 dB/pT的场，从这个值中减去68 dB（图2），得到42 dB。这个值在EMI接收机上的1 μV以上以dB表示，等同于126 μV，如RS101所示。
