代理SOLAR ELECTRONICS 7399-3 2500V峰值脉冲发生器
SOLAR ELECTRONICS 7399-3脉冲发生器应用

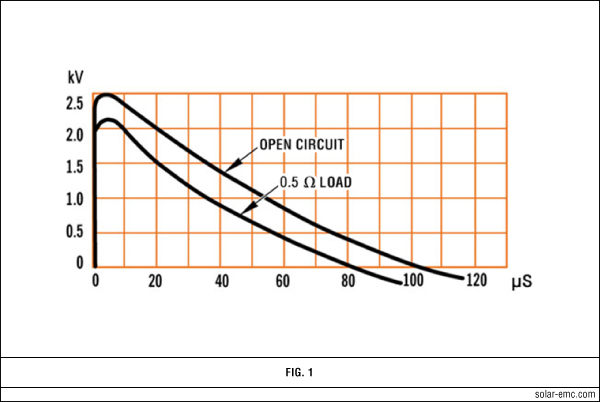

该Solar Model 7399-3脉冲发生器能够提供高能量脉冲，幅度可调至2500V峰值，适用于低阻抗负载，符合MIL-STD-1399标准第300B节的要求。脉冲的形状近似于MIL-STD-1399-300B标准图6。(Solar Model 7399-3在MIL-STD-1399-300B标准中有所规定。
| SOLAR ELECTRONICS 7399-3操作模式： | |
| • | 重复尖峰电压在每分钟两个脉冲时可高达2500伏峰值 |
| • | 面板上的按钮控制的单个非同步尖峰脉冲 |
| • | 同步功能可将脉冲放置在50、60或400 Hz电源线的正弦波上。脉冲可以从0到360°移动到正弦波的任何一点。 |

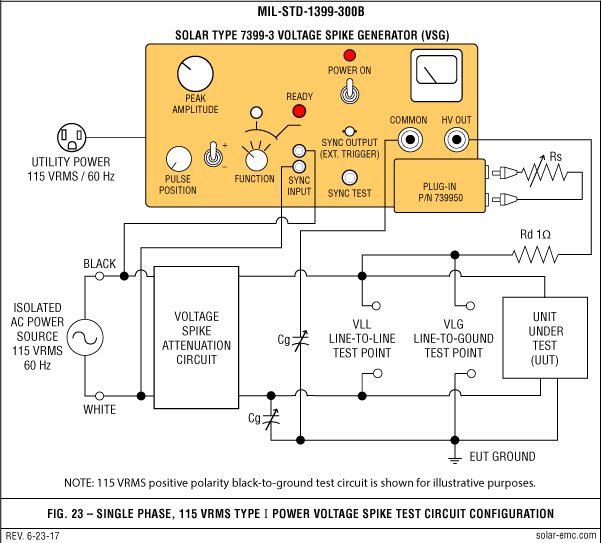

SOLAR ELECTRONICS 7399-3提供了一个同步测试功能，用于调整相关示波器的触发电路以响应单个脉冲。完成这一调整后，示波器准备好观察尖峰。当就绪灯指示存储电路已充电到选定的峰值电压时，按下按钮，触发示波器的同步电路。
所有连接到SOLAR 7399-3的部件都与机箱绝缘。机箱通过电源线中的第三根接地线接地，符合安全规定。
SOLAR ELECTRONICS 7399-3 2500V峰值脉冲发生器规格：
| 峰值幅度： 空载 100-2500 V 负载 100-2000 V 0.5 Ω |
| 持续时间： 无负载至峰值50%负载0.5 Ω ≈50 µS≈31 µS |
| 归零时间： 无负载交叉 ≈100 微秒 0.5 欧负载 ≈77 微秒 |
| 重复频率： 每分钟2次脉冲 |
| 相位调整：尖峰位置可在50、60或400 Hz正弦波上从0到360可调 |
| 内阻： 小于0.1 Ω |
| 峰值输出功率： 8 MW 用于 0.5 Ω 负载 |
| 串联注入模式下的功率电流： 可处理高达100安培的功率频率电流 |
| 电源要求： 115 V 60 Hz，2.0 A（230 V 50 Hz，1.0 A 可用） |
| 尺寸： 宽12.56英寸 x 高21.06英寸 x 深15.50英寸 （31.9厘米 x 53.5厘米 x 39.4厘米） |
| 重量： 90磅加配件5磅（43.09千克） |
| 总运输重量： 120磅（54.4公斤） |
