代理SOLAR ELECTRONICS 6220-1B 音频隔离变压器
用于传导式音频敏感度测试
SOLAR ELECTRONICS 6220-1B音频隔离变压器应用：

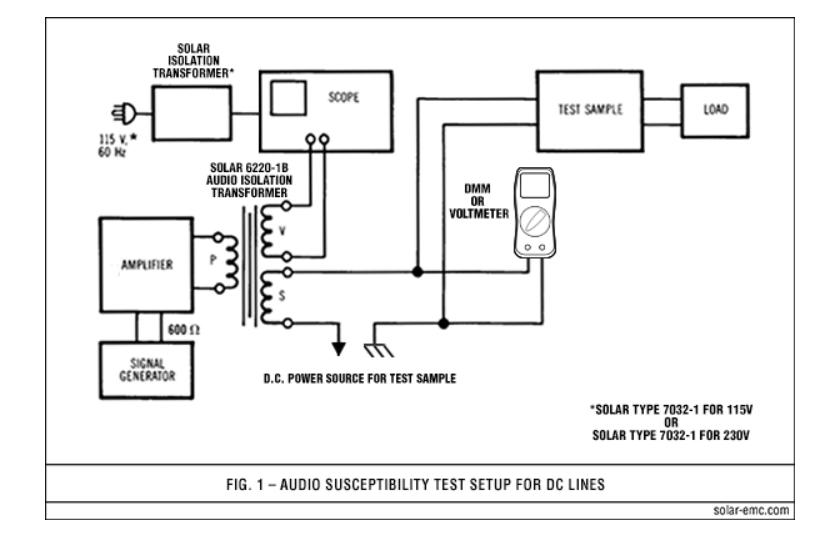

SOLAR ELECTRONICS 6220-1B音频隔离变压器专为屏蔽室使用而设计，用于根据 MIL-STD-461/462 和其他 EMI 规范的要求进行传导音频敏感性测试。

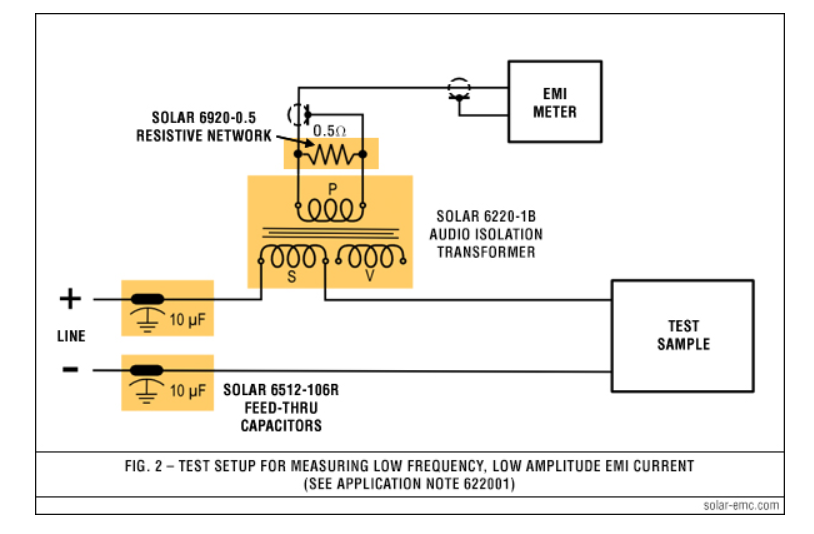

也可以使用变压器 作为拾取设备，用于测量比传统电流探头低的低频 EMI 电流。
此外，在瞬态敏感性测试期间，其次级电容器可用作电源线中的隔离电感器。
SOLAR ELECTRONICS 6220-1B音频隔离变压器描述：
变压器能够上 在 30 Hz 至 250 kHz 的频率范围内，将 200 W 的音频功率引入其主设备。匝数比为特殊的次级绕组提供了 2 比 1 的步长。次级将处理高达 50 A 的交流或直流电流，而不会使变压器饱和。
另一个次级绕组连接到一对接线柱，适合按照适用的 EMI 规范连接到交流电压表。该绕组用于将电压表与电源接地隔离。初级绕组和次级绕组均未连接到铁芯的端部钟。该变压器可用作 4 Ω初级和 1 Ω 次级或 2.4 Ω初级和 0.6 Ω次级或 2 Ω初级和 0.5 Ω次级。
SOLAR ELECTRONICS 6220-1B音频隔离变压器特征：
| 特征 | |
| • | 提供方便的台式模型单元，在初级和输出电压表引线上带有三路接线柱。标准 0.75 英寸的接线柱间距允许使用标准插头。大电流次级使用 1/4-20 螺柱。 |
| • | 能够处理 EMI 规范所需的音频功率，以及与测试样品串联的次级通道处理高达 50 A 的交流或直流电流。 |
| • | 在其他测试中可用作拾取器件或隔离电感器。 |
| • | 适合在永久测试装置中固定在工作台上 |
SOLAR ELECTRONICS 6220-1B音频隔离变压器规格：
主要：小于 5 Ω
次要：初级阻抗的 1/4
频率响应：30 Hz 至 250 kHz
音频功率： 200 W
介电测试：600 V DC 初级到次级，每个绕组到端部钟
二次饱和：最大 50 A AC 或 DC
匝数比：二比一降级
次级电感：约 1.3 mH（空载）
重量： 18磅
尺寸：4.5 英寸宽 x 5.25 英寸高 x 6.25 英寸深加上端子。（11.43 厘米 x 13.335 厘米 x 15.875 厘米）
参数表 6220-1B
