代理SOLAR ELECTRONICS 6220-1B 音频隔直变压器,低频电磁干扰电流的测量
应用

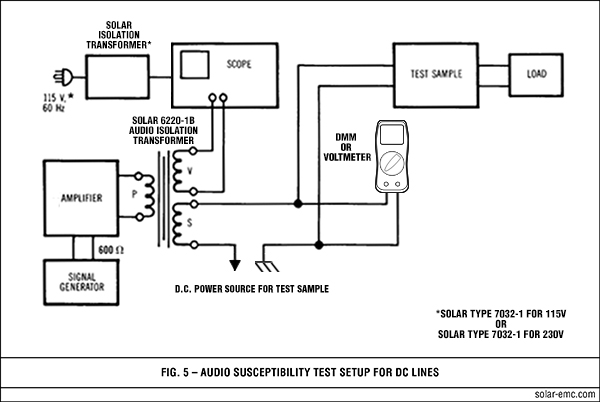

该Solar类型6220-1B音频隔离变压器特别设计用于满足MIL-STD-461/462及其他电磁干扰规格要求的屏幕房间进行传导音频频率抗干扰测试。
SOLAR ELECTRONICS 6220-1B 变压器也可用作拾取装置，以测量比传统电流探头更低水平的低频电磁干扰电流。
SOLAR ELECTRONICS 6220-1B型变压器的一般用途

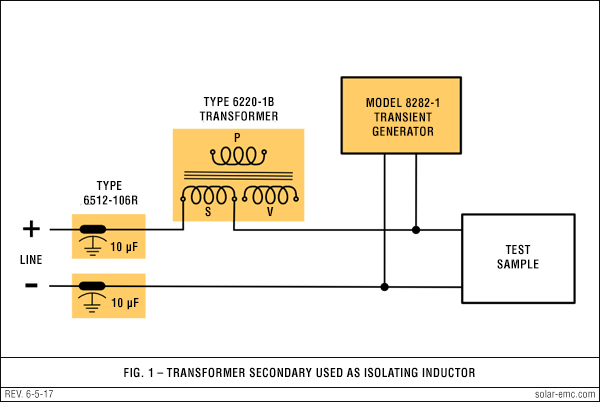

由于变压器是与每个未接地的电源输入导线（依次）串联连接以进行音频敏感度测试，因此在电路中仍可有两个附加用途。首先，二次绕组可以作为瞬态注入测试中建议的串联电感器，以防止瞬态被电源线的阻抗短路。在这种应用中，所有其他绕组都保持开路（见图1）。其次，该变压器可用于测量电磁干扰（EMI）电流，如本文所述（见图2）。
SOLAR ELECTRONICS 6220-1B实现 conducted EMI 电流测量的最大灵敏度

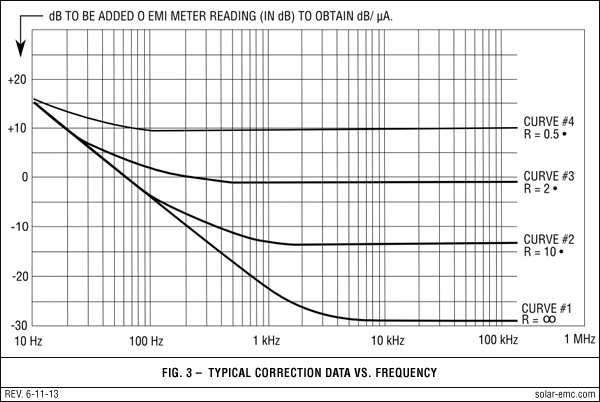

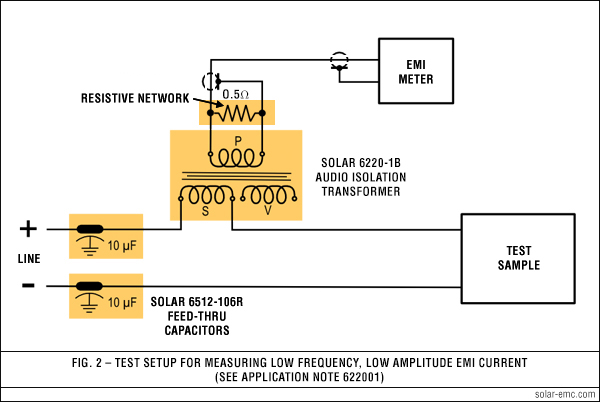

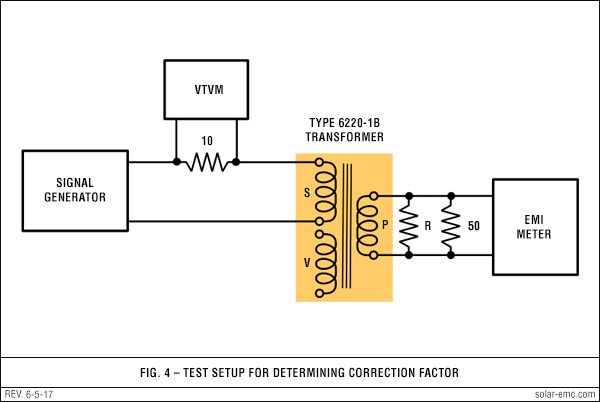

图 2 中的基本电路在整个 30 Hz 到 150 kHz 频率范围内提供了最大的拾取和能量转移。 图 3 中的曲线 #1 显示了将窄带信号转换为 1.0 µA 以上的 dB 所需的修正系数。由于该系数在大部分范围内为负值，这种技术的灵敏度比传统的电流探头好得多。使用能够测量 1.0 µV 进入 50 Ω 的 EMI 计，该技术在 5 kHz 以上的频率下实现的灵敏度优于 .05 µA。
SOLAR ELECTRONICS 6220-1B平坦化响应
在牺牲敏感度的情况下，频率与校正系数曲线的上部可以被平坦化，以提供从大约1 kHz到150 kHz的恒定校正系数。这在图3的曲线#2中有所展示。在这一频率范围内，-20 dB的校正适用。平坦度是通过在初级电路中加载适当的电值或电阻来获得的。本例中使用的电阻值为10 Ω。即使使用具有1.0 µV灵敏度的EMI测量仪，平坦度仍可测量0.1 µA的信号。这个响应曲线的一个优点是在1 kHz以下频率的斜率校正，起到了高通滤波器的作用，从宽频测量中去除一些电源谐波。如果你只对150 Hz以上的频率感兴趣，一个2 Ω的电阻就足够了。见曲线#3。
SOLAR ELECTRONICS 6220-1B更加扁平化
分流电阻的值可以进一步减小，从而导致更敏感度的丧失。这在图3的曲线#4中得到了说明，其中在作为输出绕组的变压器初级绕组上连接了一个0.5 Ω的分流电阻到EMI计。整体的平坦度是在牺牲相当大的敏感度的情况下实现的，但敏感度远远低于现有规范的要求，并且校正网络不使用任何有源元件。
SOLAR ELECTRONICS 6220-1B方法的局限性
在测量直流线上的电磁干扰（EMI）电流时没有问题，但在交流线上存在限制。交流电压降是主要问题，它是由流向测试样品的功率电流在绕组（S）上引起的。由于我们希望限制输入到EMI测量仪的50 Ω功率损耗不超过0.5 W，因此感应电压必须保持在安全限值以下。对于400 Hz的线路，功率频率电流不得超过16 A，以避免在EMI测量仪的输入端产生过多的400 Hz功率损耗。此外，在400 Hz线路中，用于输出绕组（P）上的电阻（R）必须至少具有50 W的额定功率。该电阻应为非电感性，以避免由于电感反应引起的误差。
