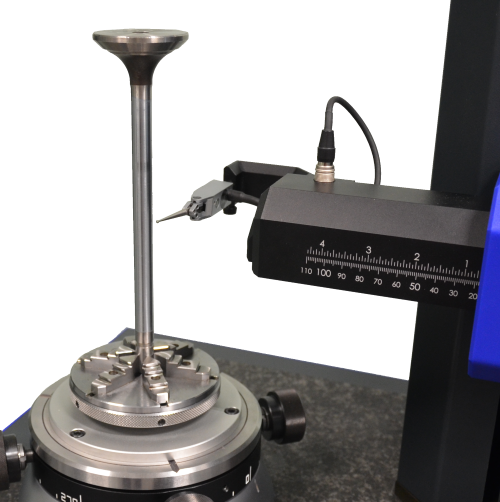

R100圆度测试仪

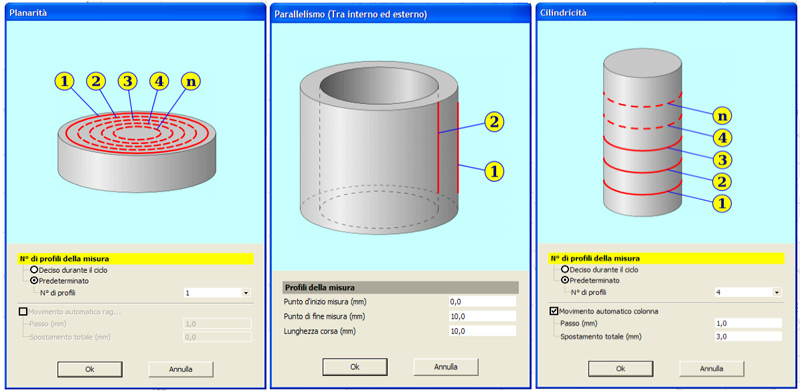

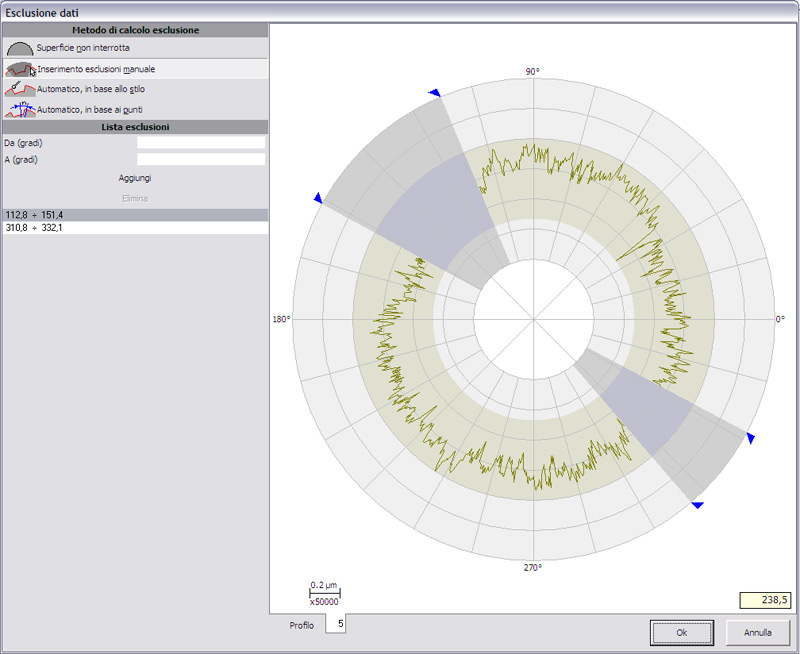

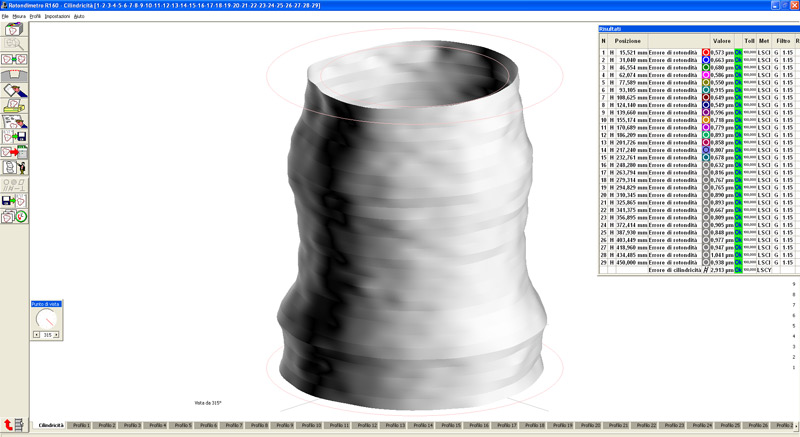

R100圆度测试仪基于“一体化”逻辑，只需几次操作即可立即操作，并可表征工件上存在的所有圆形几何形状，也可表征复杂几何形状。R100圆度测试仪与Circom软件相匹配，该软件被认为非常用户友好且易于使用，因此可以在短时间内培训操作员，降低培训和测试成本。该软件允许分析以下几何公差：圆度、平面度、线性、圆柱度、锥度、锥形、同心度、平行度、垂直度、角度、同轴度、跳动量、总跳动量、厚度变化。对于存在间隙的复杂表面，Circom能够自动消除间隙，或者操作员可以手动干预，消除不一致的剖面。
集成软件包可以添加到基本应用程序中，例如谐波分析，通过FFT算法，谐波分析允许分析测量轮廓的每个单个正弦分量，这对于轴承至关重要。
R100圆度测试仪技术参数：
| C板轴线: | 板直径160 mm 最大负载200 N 最大测量直径300 mm 定心调平：±3mm-±2° 圆度误差：<0.08μm |
| Z轴: | 有用的横向长度：350mm 电动和测量 400 mm上的线性误差：0.8μm 100 mm上的线性误差：0.3μm 测量速度：0.5-1-2 mm/s 定位速度：0-15 mm/s |
| R臂轴: | 有用的横向长度：115毫米 电动定位 定位速度：0-15 mm/s |
| 测量参数： | 圆度、平面度、直线度、圆柱度、锥度、锥形、同心度、平行度、垂直度、角度、同轴度、跳动、总跳动、厚度变化。 |
| Pick-up: | 具有防冲击安全功能的双向 测量范围：0.6 mm 分辨率：0001µm |
| 尺寸: | 586 x 615 x 815 mm (L x P x H) |
| 重量t: | 105 kg |
| 电源电压 | 110-240 V 50-60 Hz |
