PGS100轮廓仪
PGS100轮廓仪能够以极其简单直观的方式获取2D轮廓，这也得益于其长度（X）为130毫米、高度（Z）为50毫米的测量范围。PGS100轮廓仪的使用是通过软件或PC键盘以非常直观的方式发出的命令进行的。

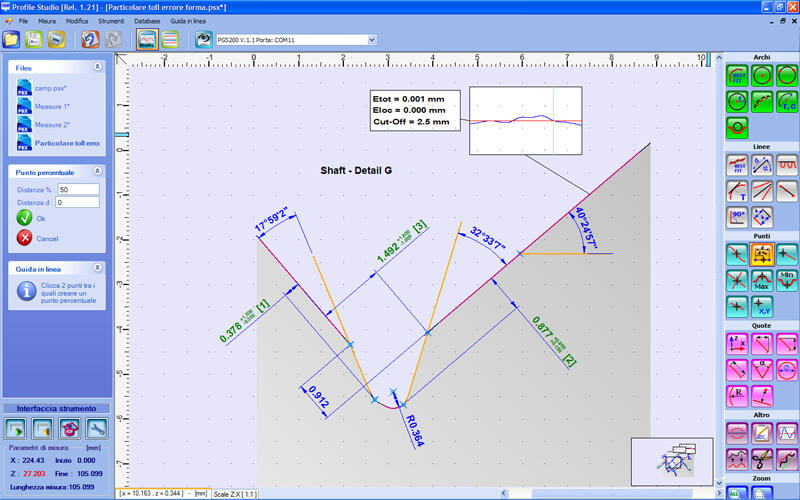

Profile Studio分析程序配备了零件尺寸标注所需的所有CAD功能，还允许您创建程序来自动确定元件的特征，例如在系列测量过程中。

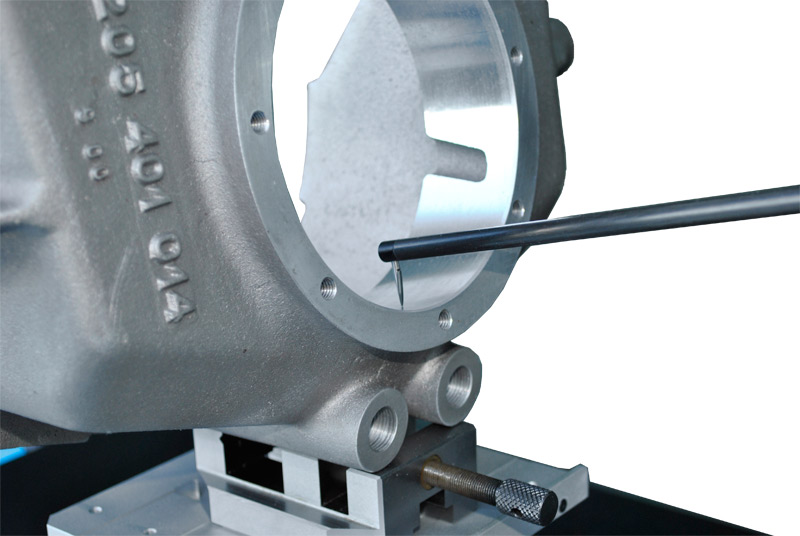

PGS100轮廓仪的标准配置包括带“T”槽的工作台和32 mm凿子测量探头，可通过各种附件进行丰富和完善，包括轴承上具有3或4个自由度的定位器和精密虎钳，使您能够在测量过程中牢牢夹紧工件。
由于有专门的校准样本，校准在软件的指导下进行。
PGS100轮廓仪主要参数：
| 计量单位： | 毫米和英寸 |
| 勘探行程 (X): | 130 mm (5,12 in) |
| 测量范围 (Z): | 50 mm (1,97 in) |
| 转向柱行程 (Y) | 320 mm (12,6 in) manual |
| 采样间隔 (X): | 0,5 μm (0,02 μin) |
| Z轴分辨率: | 0,2 μm (0,008 μin) |
| 定位速度: | 0-10 mm/s (0-7 in/s) |
| 测量速度: | 0.2 mm/s to 2 mm/s (from 0.008 in/s to 0.08 in/s) |
| 尖端半径: | 20 μm (0,8 μin) |

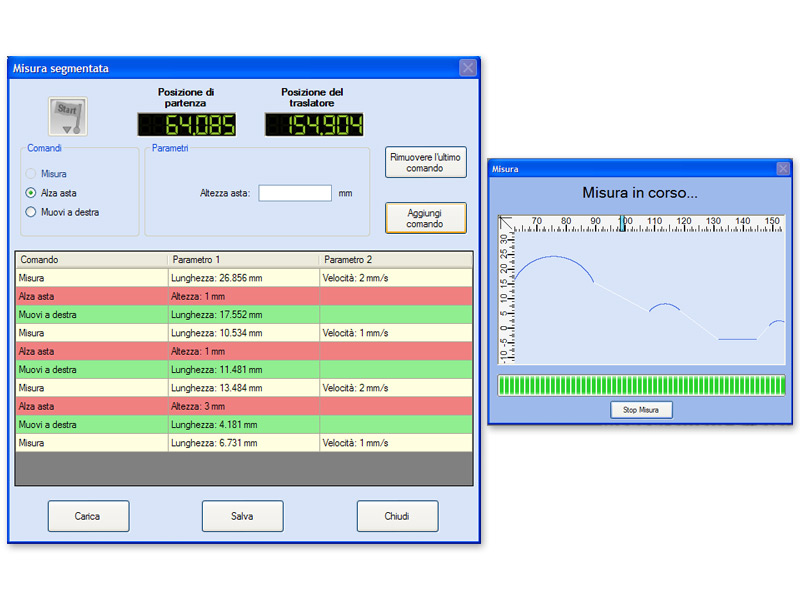

| CNC循环: | 具有自动比较器的自动数控测量和定位循环 |
| 连接： | USB接口到Windows©PC |
| 语言： | 英语、法语、德语、意大利语、西班牙语、葡萄牙语和斯洛文尼亚语 |
| 尺寸 (L x D x H): | 1030 x 410 x 660 mm (41 x 16 x 26 in) |
| 总重量: | 34 kg (75 lbs) |
| 电源电压: | 110-240 V ; 50-60 Hz |
| 工作温度: | 15 – 25°C (59 – 77°F) |
| 软件: | Profile Studio Basic |
