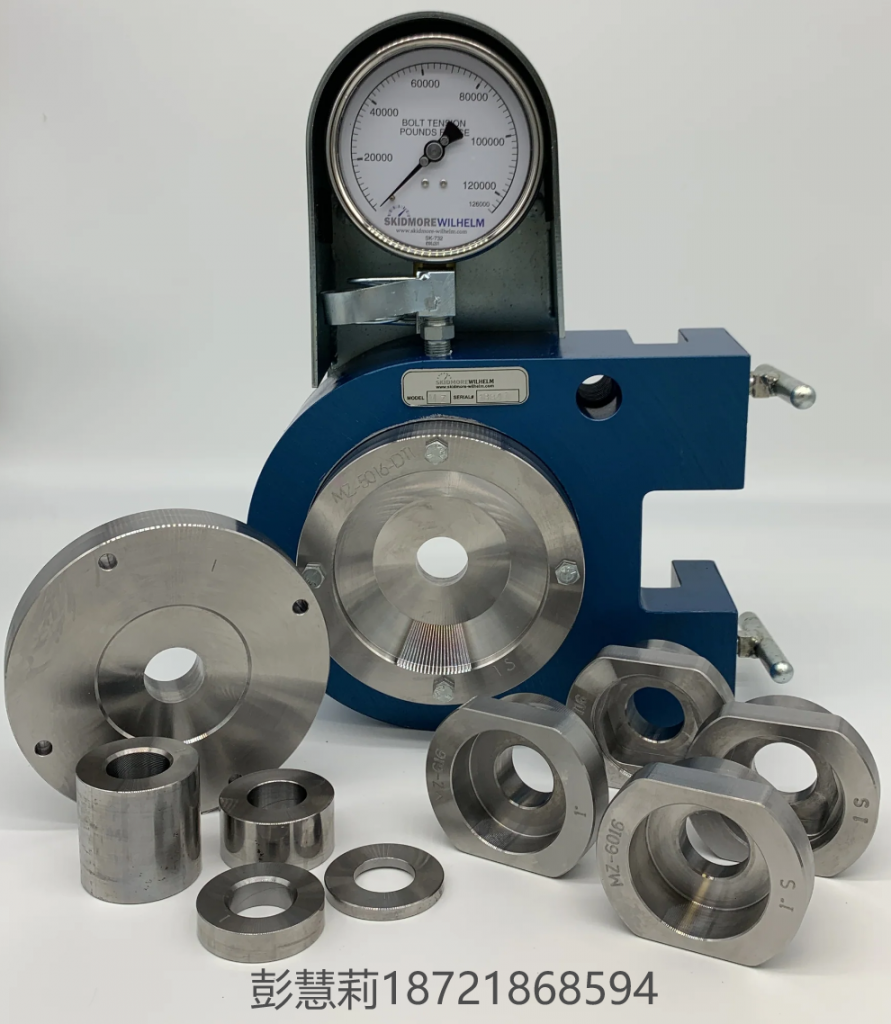

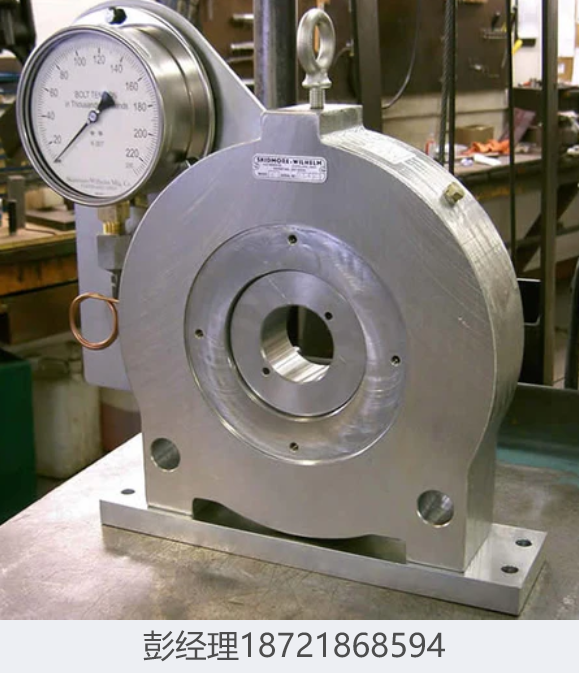

美国Skidmore-Wilhelm 螺栓张力校准器 Model K
紧固件： 螺栓尺寸 1-1/4″ 至 2-1/2″（M32-M64）
预紧载荷能力： 225,000 磅（可升级至 450,000 磅 / 2,000 kN）
工具/尺寸： 1” 至 2-1/2” 方驱动
测试螺栓组件： 提供 6 种尺寸，范围 1-1/4″ 至 2-1/2″
操作说明
Model K 设计用于测试紧固件和/或冲击扳手。该设备重量约 180 磅，必须牢固地固定在坚固的桌子或工作台上。
1) 紧固件测试
- 使用四颗 5/16-18 螺钉（随附）将合适尺寸的测试板固定到设备正面。
- 在设备后部安装合适尺寸的衬套，确保其正确对准定位销。
- 在测试器上穿过的螺栓上安装垫圈和螺母，并拧紧至适当状态。
- 现在可以拧紧螺栓和螺母，以达到所需的夹紧载荷。
2) 冲击扳手测试
- 使用四颗 5/16-18 螺钉（随附）将测试板固定到设备正面。
- 从设备后部穿入测试螺栓，并将其正确定位在定位销上。
- 安装固定装置，以防止螺栓被推回。
- 在螺栓上安装合适尺寸的黄铜垫圈和螺母。
- 在拧紧螺母和垫圈之前，应用测试螺栓润滑剂（零件号 R-0050）到螺纹和接触面，以确保摩擦力恒定。
- 拧紧螺母至合适状态后，可使用冲击扳手进行拧紧。
- 在适当的时间间隔后，或当扳手停止运转时，停止工具并记录张力读数，以建立工具的测试标准或基准。
- 反向操作工具松开螺母，并重复测试。
