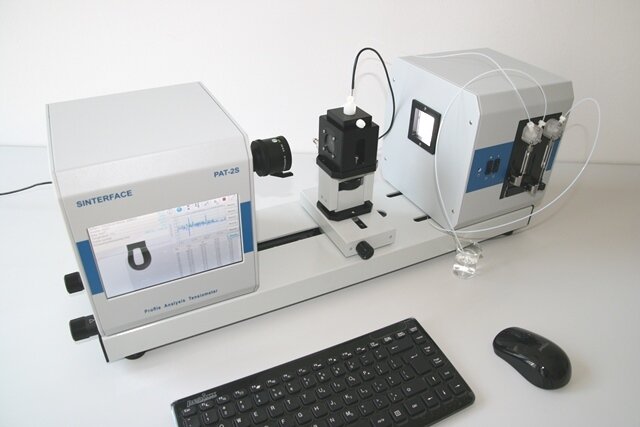

PAT2S 是 PAT 仪器的最新版本，延续了 PAT1M 的伟大传统。新设计的独立张力计 PAT2S 最显着的改进是摄像机的更高分辨率和更灵活的机械结构，可以更好地使仪器适应用户的要求。除了更高的分辨率外，相应的软件中还嵌入了高帧率的高速摄像机。
- 高端独立全自动剖面分析仪
- 界面流变学研究提供基本版本
- 适用于不同应用的模块化扩展
- 通过局域网、WLAN 远程控制
- 用于 remoute 监控的智能手机应用程序
- 现代用户友好的界面和连接性简化了仪器的作。
原理基于对悬垂和无柄液滴或浮力和圈留气泡形状的分析。
流变学研究提供基本版本。
非常适合测定液体在固体表面的接触角。
硬件
– 所有部件均可安全安装的基本平台 – 手动 x/y/z 轴
– 图形彩色 TFT 触摸显示屏 7 英寸分辨率 800 x 480 像素
– 自动计算机控制的精确计量系统
– 机械可调温控测量单元（温度范围 10 至 100 °C）
– 工业IEEE1394A – 带固定物镜的 FireWire CMOS 相机
– 图形彩色 TFT 触摸显示屏 7 英寸分辨率 800 x 480 像素
– 自动计算机控制的精确计量系统
– 机械可调温控测量单元（温度范围 10 至 100 °C）
– 工业IEEE1394A – 带固定物镜的 FireWire CMOS 相机
– 强度连续可调的 LED 照明
测量特点
– 液体的表面和界面张力
– 液体的表面和界面张力
– 等密度液液系统的毛细管压力测量（可选模数 DPA-1M）
– 更高频率的表面流变学研究（可选模块 ODBA-1M）
– 直接液滴、气泡-气泡和液滴-气泡相互作用（可选模块 DBMM-1M）
– 流体动力学实验，可选设置，包括我们自己的高速摄像机 HSC软件
– 在线界面张力/接触角计算
– 非常精确的控制回路，以保持液滴或气泡的体积或面积恒定
– 更高频率的表面流变学研究（可选模块 ODBA-1M）
– 直接液滴、气泡-气泡和液滴-气泡相互作用（可选模块 DBMM-1M）
– 流体动力学实验，可选设置，包括我们自己的高速摄像机 HSC软件
– 在线界面张力/接触角计算
– 非常精确的控制回路，以保持液滴或气泡的体积或面积恒定
– 与计量系统平滑振荡
– 谐波和瞬态弛豫实验
– 通过傅里叶分析计算松弛测量的膨胀流变参数
– 通过傅里叶分析计算松弛测量的膨胀流变参数
– 计算固体的表面自由能（不同方法）
技术规格
表面和界面张力范围 | 1 至 2000 mN/m 分辨率：± 0.01 mN/m | ||
接触角测量范围 | 1° 至 179° 精度 ±0.2° | ||
剂量 | 内置自动加药系统 （可选配第二自动加药系统） | ||
测量选项 | 表面/界面张力 膨胀弹性和粘度 接触角 表面自由能 下降/气泡振荡 0.001 至 0.5 Hz（基本版） 高达 100 Hz（ODBA-1M 模块） | ||
其他测量 模块 | 降压模块 DPA-1M 振荡液滴泡振荡模块 ODBA-1M 滴泡微型机械手 DBMM-1M | ||
光学 | 手动固定或变焦物镜 | ||
照相机 | 工业 3.1 MP CMOS 相机： 分辨率 2048 x 1536 像素 | ||
帧率 | 标准相机速率： 分辨率 2048×1536 像素时 60 张图像/秒 分辨率 640×480 像素时 370 张图像/秒 分辨率 640×240 像素时 740 张图像/秒 1500 张图像/秒，分辨率为 640×120 像素 | ||
轴 | 手动 X 轴、手动 Y 轴、手动 Z 轴 | ||
照明 | LED，软件控制的光强度 | ||
软件 | 嵌入式软件 购买后 1 年以上免费更新 | ||
作模式 | 独立（触摸显示屏、鼠标、键盘）或通过 PC、智能手机 （Android） | ||
支持的作系统 | Windows 7、8、8.1、10 或 11 | ||
接口 | 1 GB 以太网 3 个 USB 2.0 WiFi（可选） DisplayPort （DVI/HDMI） 分辨率高达 1920×1200 | ||
设备尺寸（长 x 宽 x 高） | 700 x 200 x 270 毫米（标准版） | ||
重量 | 3公斤 | ||
电源 | 外部 100 …240 AC 至 24 VDC，40 W | ||
额外配件 | 可调温控池 附加自动控制计量系统（最多 4 个系统） 用于液滴交换 的同轴双毛细管 液体交换池 压电控制单元 特殊接触角池 高温池 |
