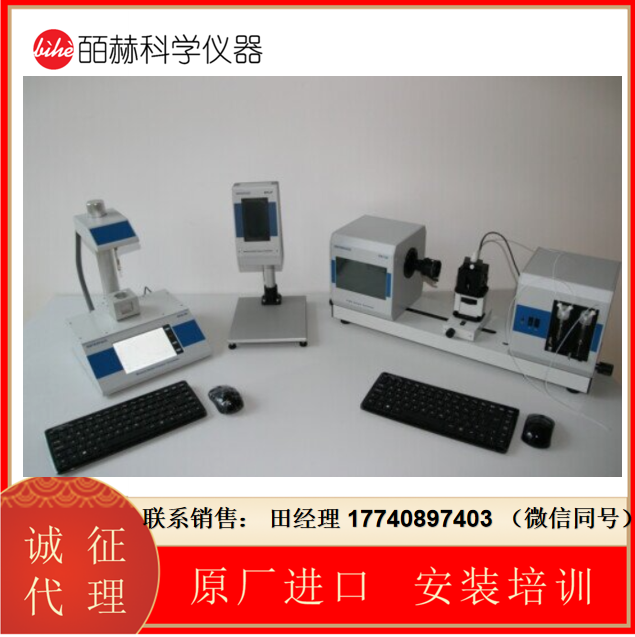

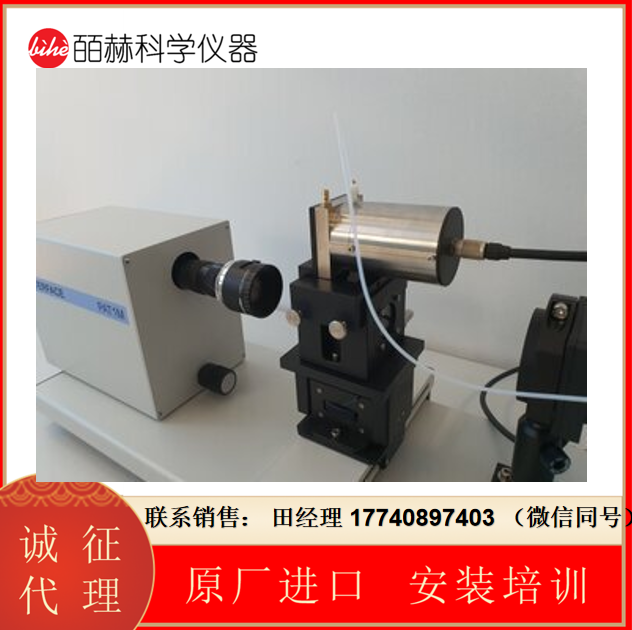

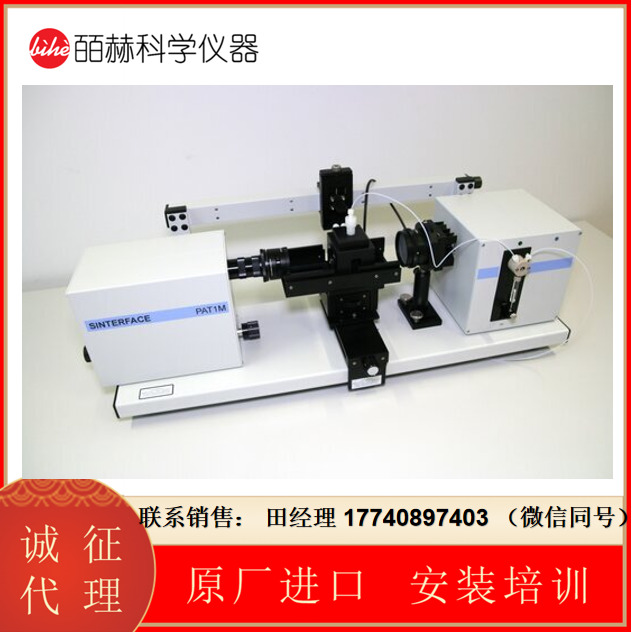

由于其模块化架构、紧凑的设计和高度准确高效的软件，Sinterface PAT-1M界面张力仪是全球同类仪器中最好的仪器之一。Sinterface PAT-1M界面张力仪的测量过程包括液滴/气泡轮廓的图像采集、数字化和高斯-拉普拉斯方程的最终拟合。完全由计算机控制的剂量系统允许使用任何类型的协议进行预编程测量，包括恒定的液滴体积或恒定的液滴落表面积。根据给定的协议，液滴/气泡区域的变化也是可能的，就像弛豫实验的情况一样，即可以记录界面层对谐波或瞬态区域扰动的响应，从而确定表面膨胀粘弹性。Sinterface PAT-1M界面张力仪比其他方法有很多优点，最重要的是它可以应用于液体/气体和液体/液体界面，需要少量的液体，并且可以在相当宽的范围内进行温度控制。即使是高温实验，使用特殊的温控池也是可行的。
Sinterface PAT-1M界面张力仪可以自动确定测量总压力的静水分量，以便轻松获得表面张力。可用时间范围在 10 毫秒到 10 秒左右之间，具有出色的准确性和可重复性。
Sinterface PAT-1M界面张力仪主要特征：
高端全自动剖面分析仪
测量液体表面和界面张力的现代方法
界面流变学研究有基本版本
针对不同应用的模块化扩展
原理基于对悬垂和固着液滴或浮力和捕获气泡形状的分析。
流变学研究有基本版本。
非常适合确定液体在固体表面上的接触角。
测量液体表面和界面张力的现代方法
界面流变学研究有基本版本
针对不同应用的模块化扩展
原理基于对悬垂和固着液滴或浮力和捕获气泡形状的分析。
流变学研究有基本版本。
非常适合确定液体在固体表面上的接触角。
-所有部件安全安装的基本平台
-手动x/y/z轴
-自动计算机控制精确加药系统
-机械可调温控测量元件（温度范围10至100°C）
-带固定物镜的工业USB 3.0 CMOS相机
-LED照明，强度可连续调节
-手动x/y/z轴
-自动计算机控制精确加药系统
-机械可调温控测量元件（温度范围10至100°C）
-带固定物镜的工业USB 3.0 CMOS相机
-LED照明，强度可连续调节
Sinterface PAT-1M界面张力仪测量特征：
软件的主要功能
-在线界面张力/接触角计算
-非常精确的控制回路，可保持液滴或气泡的体积或面积恒定
-加药系统平稳振荡
-谐波和瞬态弛豫实验
-通过傅里叶分析从弛豫测量中计算膨胀流变参数
-固体表面自由能的计算（不同方法）
-在线界面张力/接触角计算
-非常精确的控制回路，可保持液滴或气泡的体积或面积恒定
-加药系统平稳振荡
-谐波和瞬态弛豫实验
-通过傅里叶分析从弛豫测量中计算膨胀流变参数
-固体表面自由能的计算（不同方法）
Sinterface PAT-1M界面张力仪技术参数：
|
Range of Surface and Interfacial tension
|
1 to 2000 mN/m
resolution: ± 0.01 mN/m
|
||
|
Range of contact angle measurement
|
1° to 179°
accuracy ±0.2°
|
||
|
Dosing
|
built-in automatic dosing system
(optional second automatic dosing system)
|
||
|
Measuring options
|
surface / interfacial tension
dilational elasticity and viscosity contact angle surface free energy drop/bubble oscillations 0.001 to 0.5 Hz (basic version) up to 100 Hz (ODBA-1M module)
|
||
|
Additional measurement modules
|
drop pressure module DPA-1M
oscillating drop bubble oscillation module ODBA-1M
drop bubble micro manipulator DBMM-1M
|
||
|
Optics
|
manual fixed or zoom objectives
|
||
|
Camera
|
Industrial 3.1 MP CMOS-camera:
resolution 2048 x 1536 pixels |
||
|
Frame rate
|
Rates for standard camera:
60 images/s at resolution 2048×1536 pixels 370 images/s at resolution 640×480 pixels 740 images/s at resolution 640×240 pixels 1500 images/s at resolution 640×120 pixels
|
||
|
Axes
|
manual x-axis, manual y-axis, manual z-axis
|
||
|
Illumination
|
LED, software controlled light intensity
|
||
|
Software
|
Windows Application
free update over 1 year after purchase |
||
|
Supported OS
|
Windows 7, 8, 8.1, 10 or 11
|
||
|
Interface
|
USB 3.0
|
||
|
Size of device (L xW x H)
|
700 x 200 x 270 mm (standard version)
|
||
|
Weight
|
3 kg
|
||
|
Power supply
|
external 100 … 240 AC to 24 VDC, 40 W
|
||
|
Extra accessories
|
adjustable temperature controlled cell
additional automatically controlled dosing system (up to 4 systems) coaxial double capillary for drop exchange liquid exchange cell piezo control unit special contact angle cell high temperature cells |
