乳状液、泡沫或泡沫乳状液等体系由液滴或气泡或混合液滴和气泡组成。这些物质的直接相互作用产生了关于液体分散体系稳定性的信息。
DBMM1 Drop and Bubble Micro Manipulator：
-作为附件安装到剖面分析张力计PAT-1中
-提供单个液滴或气泡内部的毛细管压力
-允许操作两个实体的大小
-允许相互移动实体以进行交互
-测量聚合时间
DBMM1 允许以下测量
-液滴、气泡和液滴-气泡系统的合并
-短期内（0.01-100s）的动态界面张力
-可用针头允许在50μm范围内形成水滴或气泡大于等于1毫米
-水滴或气泡可以通过非常精细的压电加药系统进行操作
-两边可以使用不同大小的实体
DBMM1 软件主要特点：
-两侧毛管压力的在线记录
-用于液滴或气泡确定变化的精细加药系统控制
根据最大液滴压力程序动态界面张力测量的快速毛细管压力配准
技术参数
表面和界面张力范围为： 1~1000mn/m；
分辨率：±0.1 mN/m
光学： 标准CMOS相机：
最大分辨率1280 x 1024像素
火线，光学畸变：<0.05%
高速摄像机可选
光学畸变：<0.05%（PAT-1）
软件： Windows软件（购买后1年内免费更新）
测量选项：
-单滴/气泡表面/界面张力，高达100赫兹的振荡
-成对滴/泡合并
设备尺寸（长x宽x高）：200 x 200 x 150 mm（标准）
重量： 2公斤
电源： 100…240 AC；50…60 Hz；60 W
额外配件特殊针（Eppendorf），直径介于50μm和1 mm

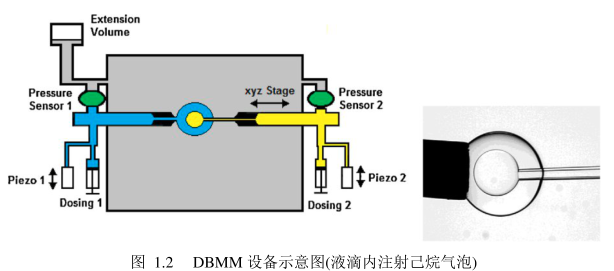

DBMM(drop and bubble micro manipulator) 是目前研究气泡/液滴间相互作用最先进的设备. 该设备由左右对称两部分组成，来改变各有特制的细管、由压力传感器和微位移压电陶瓷驱动控制生成气泡的大小。如下图所示。

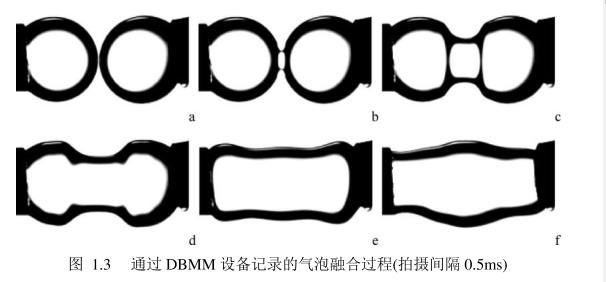

告诉的摄像功能可以清楚地捕捉气泡/液滴短暂的融合瞬间，如下图所示。不仅可以实时监测气泡/液滴间的相互作用，还可以通过视频图像和压力传感器提供的数据做定量的分析。DBMM突破了以往设备的局限，使实验不仅仅局限于单纯气泡/液滴间的研究，还可以实现在流体场中内液滴的气泡的研究。
