VCM-1 真空变送器设计用于各种工业应用中的测量。其模块化紧凑设计提供了高测量性能、灵活配置和坚固的不锈钢设计的独特组合。
应用包括真空一线监控、冷冻干燥和热处理炉。
VCM-1 可通过新颖的 S4-Connect™ 接口从 PC 进行编程和配置
优势
- 耐化学腐蚀的陶瓷隔膜
- 测量范围从 0.1 到 1000 Torr
- 4-20 mA 可编程电流输出
- 0-10 VDC 可编程电压输出
- USB编程器，便于配置和设置
- 温度漂移补偿
- 可通过即插即用 USB 通信器进行配置
- 坚固的超紧凑型 316 不锈钢设计
- IP67 外壳，适用于恶劣环境
- 用于过程控制的可选固态设定点继电器

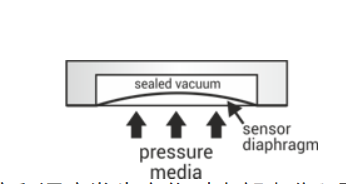

膜片传感器技术
VCM-1 传感器基于陶瓷氧化铝传感器膜片，可将施加的压力转换为电信号。传感器元件采用干式隔膜设计，不含填充油。
陶瓷传感器表面与 316 不锈钢法兰和内部氟橡胶®密封相结合，具有出色的耐化学性，并与各种腐蚀性气体、溶剂和酸相容。
VCM-1 传感器经久耐用，可以承受从真空到大气的连续振动和瞬时压力变化。
对于需要全焊接传感器设计的应用，请参考 VSM-1 不锈钢膜片真空传感器。
测量性能
每个产品都经过单独测试、校准和补偿，以适应与温度变化相关的漂移。
校准数据存储在内部非易失性存储器中。
先进的外壳设计
IP67 密封 316 不锈钢外壳带有集成疏水膜，专为极端环境而设计。创新的水分控制屏障可防止环境压力、温度和湿度发生变化时内部水分积聚和水凝结。表压传感器测量相对于环境压力的测量，疏水膜在环境压力变化时提供压力平衡，例如由于天气或海拔的变化。
S4-Connect™ 编程器
创新的 S4-Connect™ USB 数字通信接口提供对强大数字内核的访问。它支持通过电源线进行数字通信，因此无需额外的连接器引脚。该接口可用于诊断、维护、维修、校准、设定点配置、模拟输出缩放和其他定制参数的设置。此外，这些产品还与模拟传感器的行业标准引脚兼容。
自定义设置
变送器可以定制配置，以满足特定的应用和要求。预配置选项的示例包括测量范围、压力单位、设定值配置和输出信号缩放。定制产品将被分配一个唯一的零件编号，以便将来轻松简单地重新订购。
过程压力控制和监控
可选的设定值可用于通过固态继电器控制或监视测量的压力。基本控制使用具有可编程设定点和迟滞值的开/关调节。
模拟和数字输出选项
VCM-1 提供具有传统模拟输出（例如 4-20 mA 和 0-10 VDC）和各种可选数字接口的版本。
应用
- 一线真空压力控制和监控
- 等离子体灭菌
- PVD涂层
- 半导体加工
- 气体回灌装系统
