TVC-1 TrueVac™ 真空压力显示器,TVC-1 TrueVac™真空压力显示器是一款便携式通用手持仪表，适用于需要灵活性的现场作业、设备维护等场景。该显示器可快速读取Sens4系列真空传感器及其他厂商模拟传感器的测量数据。
| 真空 |
便携式坚固设计
专为现场任务打造
宽泛传感器选型
兼容多种Sens4传感器及其他厂商真空规
电池供电
采用标准AA电池，支持现场快速更换
灵活使用方式
可手持、台面放置或磁性吸附安装
TVC-1 TrueVac™真空压力显示器是一款便携式通用手持仪表，适用于需要灵活性的现场作业、设备维护等场景。该显示器可快速读取Sens4系列真空传感器及其他厂商模拟传感器的测量数据。
其坚固结构与电池供电特性，使其成为空调系统检修、低温系统绝缘真空检测等现场真空测量的理想工具。
TrueVAC TVC-1显示器
TVC-1-01
TrueVac显示器
2节AA电池
USB电源线
电源适配器
灵活选型方案
应用场景
规格与下载
灵活选型方案

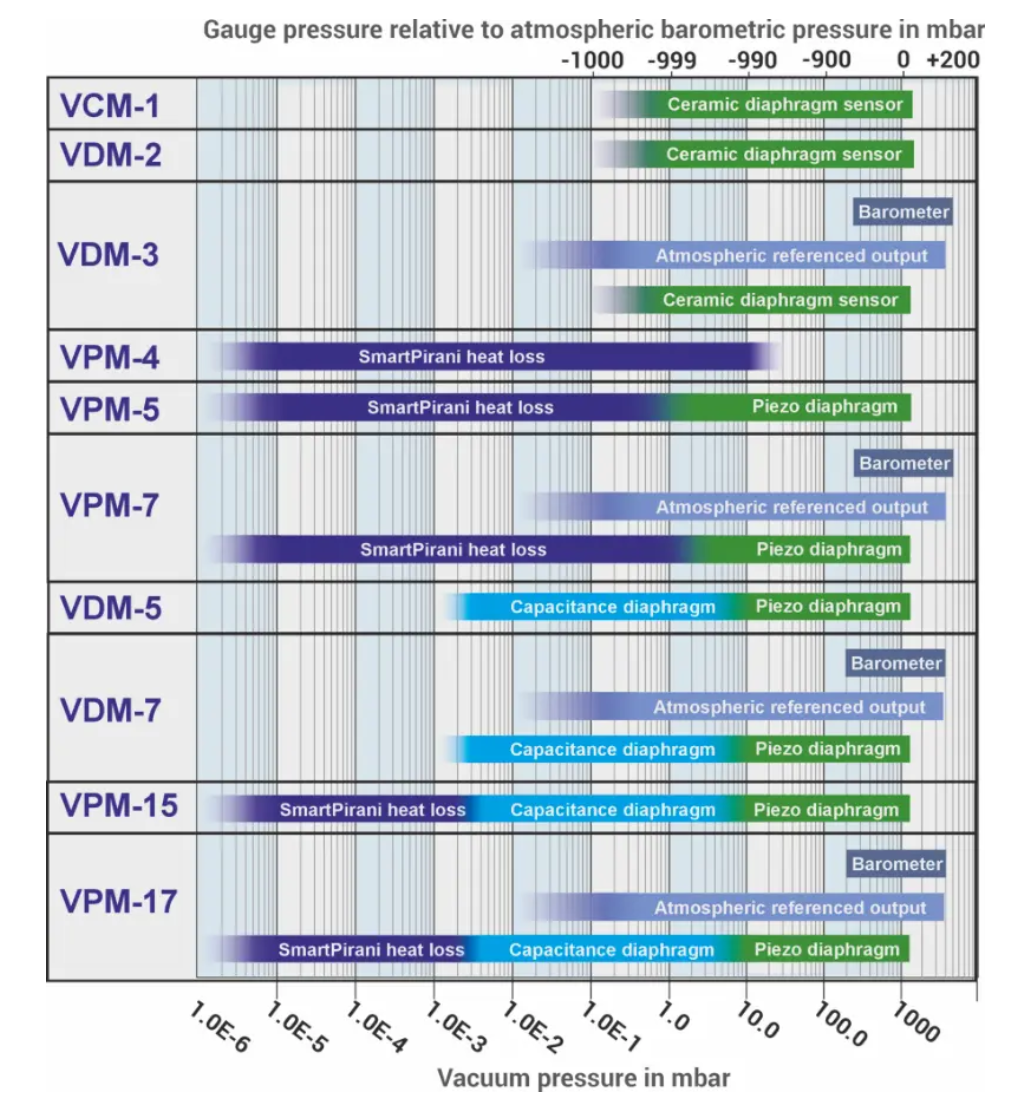

TrueVac™ TVC-1显示器可适配全系列Sens4传感器，用户可根据具体应用选择特性匹配的型号。
同时兼容安捷伦、DigiVac、莱斯克尔、爱德华兹等厂商真空规，以及各类标准0-10 VDC电容式膜片规(CDG)。
作为多功能工具，TVC-1适用于各类品牌真空规的现场快速验证与测试。
应用场景
TVC-1专为需要便携性的现场真空测量设计，其紧凑轻量化结构与坚固外壳确保在恶劣环境中可靠工作。无论是暖通空调系统、实验室装置还是工业设备，都能提供精准高效的测量支持。
氢能真空
氢气管线及储罐绝缘真空的现场压力检测
空调维护
便携特性使其成为空调系统现场检修的理想选择
测试校准
用于系统集成真空传感器的测试与校准
空间模拟
太空极端环境模拟中的真空气体压力测量
PVD镀膜
配备可维护挡板的VPM-5适用于物理气相沉积镀膜应用
真空热处理
热处理过程真空度测控（可选工业级挡板与涂层防护）
规格
测量范围（mbar）
1×10⁻⁶ 至 1333 mbar（7.5×10⁻⁷ 至 1000 Torr）
测量原理
1×10⁻⁶ 至 1.5 mbar：MEMS 皮拉尼热传导法
1.5 至 2 mbar：混合 MEMS 皮拉尼 / 压电读数
2 至 1333 mbar：MEMS 压电电阻式膜片
精度
1×10⁻⁵ 至 9.99×10⁻⁵ mbar：读数的 25%
1×10⁻⁴ 至 7.99 mbar：读数的 5%
8.00 至 99.9 mbar：读数的 1%
100 至 800 mbar：读数的 0.5%
800 至 1099 mbar：读数的 0.25%
1100 至 1333 mbar：读数的 0.5%
滞后
1×10⁻³ 至 10 mbar（符合 ISO19685:2017）：1%
10 至 1333 mbar（符合 ISO19685:2017）：0.1%
模拟输出
分辨率：16 位（150 μV）
更新速率：124 Hz
响应时间
<20 毫秒（符合 ISO19685:2017）
温度补偿
+10 至 +50 °C
固态继电器设置点范围
5×10⁻⁶ 至 1333 mbar（3.75×10⁻⁶ 至 1000 Torr）
固态继电器触点额定值
50 V，100 mArms / mADC
固态继电器认证
UL 认证：文件号 E76270
CSA 认证：证书号 1175739
EN/IEC 60950-1 认证
环境条件
工作环境温度：-20 至 +50 °C
介质温度：-20 至 +50 °C
存储环境温度：-40 至 +120 °C
烘烤温度（非工作状态）：+120 °C
最大介质压力(3)：10 bar（绝对压力）
安装位置：任意
防护等级：IP40（符合 EN 60529/A2:2013）
湿度：98%，无冷凝（符合 IEC 68-2-38）
电源
供电电压：12-30 VDC
功耗：最大 240 mW
反向极性保护：支持
过压保护：支持
内部保险丝：100 mA（热恢复型）
材料
外壳：SS 1.4307 / AISI 304L / 铝 6061
真空工艺法兰（接触介质）：SS 1.4401 / AISI 316
真空接触材料（接触介质）
标准版本：316 不锈钢，Kovar，玻璃，硅，镍，铝，SiO₂，Si₃N₄，金，Viton®，低释气环氧树脂，焊料，RO4305
Parylene 保护版本：316 不锈钢，Viton®，Parylene
陶瓷保护版本：316 不锈钢，Viton®，氧化铝陶瓷（Al₂O₃）
工艺密封性
<1×10⁻⁹ mbar·l/s
可靠性
MTBF（平均无故障时间）：13,092,170 小时
FIT（失效率，时间为 10⁹ 小时）：76.38
认证
CE：符合 EMC 指令 2014/30/EU
RoHS 合规性：符合 EU 2015/863 指令
