丹麦SENS4 VCM-1系列 真空变送器
VCM-1真空变送器设计用于各种工业应用中的测量。其模块化紧凑设计提供了高测量性能、灵活配置和坚固的工业级不锈钢外壳的独特组合。
与通常使用充油传感器元件的不锈钢压电真空传感器不同，陶瓷压电传感器元件清洁干燥，消除了污染真空系统的任何风险。
丹麦SENS4 VCM-1系列 真空变送器型号：
VCM-1-81624101真空变送器
- DN16KF法兰
- 0-1000托范围
- 绝对的
- 4-20毫安输出
- 没有继电器
- M12连接器
VCM-1-81621111真空变送器
- DN16KF法兰
- 0-1000托范围
- 绝对的
- 0-10伏直流输出
- 1个继电器
- M12连接器
VCM-1-80221101真空变送器
- DN16KF法兰
- 0-200毫巴范围
- 绝对的
- 0-10伏直流输出
- 没有继电器
- M12连接器
陶瓷传感器表面，结合316不锈钢法兰和内部氟橡胶密封，提供了优异的耐化学性和与各种腐蚀性气体、溶剂和酸的兼容性。
VCM-1传感器经久耐用，能够承受从真空到大气的持续振动和快速压力变化。每款产品都经过单独测试、校准，并针对与温度变化相关的漂移进行补偿。校准数据存储在内部非易失性存储器中。
模拟电压输出
模拟输出为外部压力读数或控制提供电压或电流信号。
VCM-1有传统模拟输出(例如4-20 mA和0-10 VDC)和各种可选数字接口的版本。

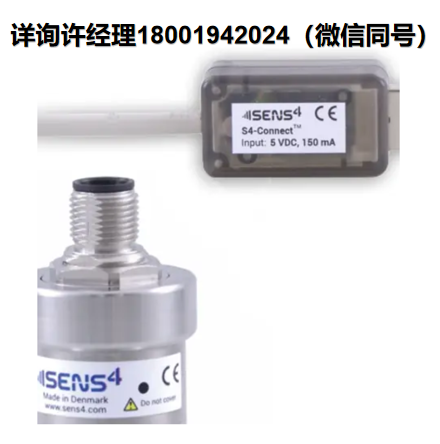

S4-Connect编程器
创新的S4-Connect USB数字通信接口提供对强大数字内核的访问。它支持通过电源线进行数字通信，无需额外的连接器引脚。该接口可用于诊断、维护、服务、校准、设定点配置、模拟输出缩放和其他参数的定制。此外，这些产品的引脚与模拟传感器的工业标准引脚兼容。
过程压力控制和监控
可选设定值可用于通过固态继电器控制或监控测量压力。基本控制采用带有可编程设定点和滞后值的开/关调节。
高级外壳设计
IP67密封的316不锈钢外壳带有集成的疏水膜，专为极端环境而设计。当环境压力、温度和湿度波动时，创新的水分控制屏障可防止内部水分积聚和水凝结。表压传感器相对于环境压力进行测量，疏水膜在环境条件变化(如天气或海拔变化)时提供压力平衡。
自定义设置
VCM1传感器可通过定制配置交付，以满足特定的应用要求，并适用于开箱即用的特定设备安装。预配置选项的示例包括测量范围、真空压力单位、设定点配置和输出信号缩放。 定制产品将被分配一个唯一的零件号，以便将来简单直接地重新订购。
应用与市场
VCM-1设计用于恶劣的工业环境。有多种VCM-1配置可供选择，可满足各种应用的不同要求。
丹麦SENS4 VCM-1系列 真空变送器规格参数：
规范 | |
| 测量范围，单位为毫巴 | 0.1至1333毫巴(0.1至1000托) |
| 测量原理 | 陶瓷膜片压阻 |
| 精度100至1333毫巴 | 读数的0.5% |
| 精度1至99.9毫巴 | 满量程的0.05%(1333毫巴) |
| 滞后0.1至10毫巴(ISO19685:2017) | 1% |
| 滞后10至1200毫巴(ISO19685:2017) | 0.1% |
| 模拟输出分辨率 | 16位(150 μV) |
| 模拟输出更新速率 | 560赫兹 |
| 响应时间(ISO 19685:2017) | <20 ms |
| 温度补偿 | +10至+50摄氏度 |
| 固态继电器设定点范围 | 1至1333毫巴(0.75至1000托) |
| 固态继电器触点额定值 | 50伏，100毫安/兆周 |
| 固态继电器认证 | UL认可:文件E76270 CSA认证:证书1175739 EN/IEC 60950-1认证 |
| 环境条件 | |
| 工作环境温度 | -20至+50摄氏度 |
| 介质温度 | -20至+50摄氏度 |
| 储存环境温度 | -40至+80摄氏度 |
| 烘烤温度(非运行) | +80摄氏度 |
| 最大介质压力(3) | 2巴绝对压力(29 psia) |
| 爆破压力(4) | 4巴绝对压力(58 psia) |
| 安装位置 | 武断的 |
| 防护等级，EN 60529/A2:2013 | IP40 |
| 湿度，IEC 68-2-38 | 98%，非冷凝 |
| 电源 | |
| 电源电压 | 12-30伏直流电 |
| 功率消耗 | 240 mW(最大值) |
| 反极性保护 | 是 |
| 过电压保护 | 是 |
| 内部保险丝 | 100毫安(热恢复) |
| 材料 | |
| 外壳 | 不锈钢1.4307 / AISI 304L /铝6061 |
| 真空工艺法兰(介质润湿) | SS 1.4401 / AISI 316 |
| 真空暴露材料(介质润湿)标准版本 | 316不锈钢、氟橡胶、氧化铝陶瓷(AI2O3) |
| 真空暴露材料(介质润湿)聚对二甲苯保护版 | 316不锈钢、氟橡胶、聚对二甲苯 |
| 过程密封性 | <1·10-9 mbar·l/s |
