丹麦SENS4 PCM-1系列 真空变送器

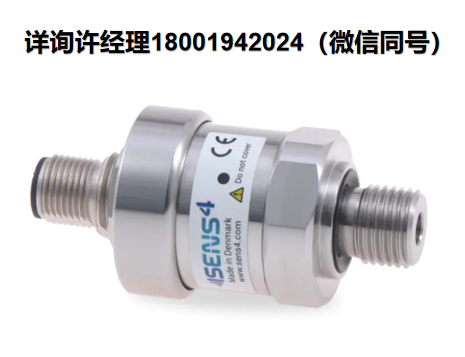

PCM-1 vacuum transmitter
PCM-1真空变送器设计用于各种工业应用中的测量。其模块化紧凑设计提供了高测量性能、灵活配置和坚固的工业级不锈钢外壳的独特组合。
与通常使用充油隔膜传感器元件的不锈钢压力变送器不同，陶瓷压力传感器元件清洁干燥，消除了污染过程或系统的任何风险。
PCM-1是用户可编程的，并可通过新颖的S4连接界面从PC上进行配置。
PCM-1-10214101
- DIN3852E G1/4法兰
- 0-1.6巴范围
- 测量
- 4-20毫安输出
- 没有继电器
- M12连接器
PCM-1-10521111
- DIN3852E G1/4法兰
- 0-4巴范围
- 绝对的
- 0-10伏直流输出
- 1个继电器
- M12连接器
PCM-1-10324101
- DIN3852E G1/4法兰
- 0-2巴范围
- 绝对的
- 4-20毫安输出
- 没有继电器
- M12连接器
丹麦SENS4 PCM-1系列 真空变送器规格参数：
规范 | |
| 测量范围(0巴至满量程) | 1、1.6、2、2.5、4、5、10、16或20巴 |
| 测量范围(0 psi至满量程) | 15、20、30、50、100、200或250磅/平方英寸 |
| 测量原理 | 陶瓷膜片压阻绝对或规 |
| 精确度，IEC 61298-2 | +/- 0.1 % BFSL |
| 热漂移(失调) | 满量程的+/- 0.15% |
| 滞后10至1200毫巴(ISO19685:2017) | 0.1% |
| 模拟输出(电压版本) | 0-10 VDC(通过S4连接可编程缩放) |
| 模拟输出分辨率(电压版本) | 16位(150 μV) |
| 模拟输出(当前版本) | 4-20毫安(通过S4连接可编程缩放) |
| 模拟输出分辨率(当前版本) | 16位/ 244 nA |
| 固态继电器触点额定值 | 50伏直流/交流峰值，250伏直流 |
| 环境条件 | 0 |
| 工作环境温度 | -40至+100摄氏度(-40至+212华氏度) |
| 介质温度 | -20至+150摄氏度(-58至302华氏度) |
| 储存环境温度 | -40至+125摄氏度(-40至+257华氏度) |
| 绝对传感器的最大介质压力(满刻度；最大压力巴) | (1;2), (1.6;4), (2;4), (2.5;4), (4;10), (5;10), (6;10), (10;15), (16;35), (20;35) |
| 最大介质压力绝对传感器(满刻度psi最大压力psi) | (15;29), (20;58), (30;58), (50;145), (100;217), (200;500), (250;500) |
| 最小和最大介质压力仪表传感器(满刻度条；量滴压力棒；最大压力巴) | (1;2), (1.6;4), (2;4), (2.5;4), (4;10), (5;10), (6;10), (10;15), (16;35), (20;35) |
| 安装位置 | 武断的 |
| 防护等级，EN 60529/A2:2013 | IP40 |
| 湿度，IEC 68-2-38 | 98%，非冷凝 |
| 电源 | |
| 电源电压 | 12-30伏直流电 |
| 功率消耗 | 240 mW(最大值) |
| 反极性保护 | 是 |
| 过电压保护 | 是 |
| 内部保险丝 | 100毫安(热恢复) |
| 材料 | |
| 外壳 | 不锈钢1.4307 / AISI 304L /铝6061 |
| 真空工艺法兰(介质润湿) | SS 1.4401 / AISI 316 |
| 真空暴露材料(介质润湿)标准版本 | 316不锈钢、氟橡胶、氧化铝陶瓷(AI2O3) |
| 真空暴露材料(介质润湿)聚对二甲苯保护版 | 316不锈钢、氟橡胶、聚对二甲苯 |
| 过程密封性 | <1·10-9 mbar·l/s |
隔膜传感器技术
PCM-1传感器基于陶瓷氧化铝传感器膜片，将施加的压力转换为电信号。传感器元件采用干电池隔膜设计，无需任何注油。
绝对传感器
绝对压力测量是指气体、蒸汽或液体相对于完全真空所施加的压力。定义为零压力的完全真空是确定绝对压力测量值的固定参考点。
仪表传感器
表压是相对于周围大气压力测得的压力。膜片的一侧暴露于被测量的压力介质，另一侧暴露于环境大气压力。
在大气压力下，压力表读数为零。如果施加真空压力，它将显示负值，如果设备暴露在正压下，它将显示正值。
专为恶劣环境打造
陶瓷传感器表面与316不锈钢法兰和内部氟橡胶密封，提供了良好的耐化学性和与各种腐蚀性气体，溶剂和酸的兼容性。
钛法兰适用于不锈钢不适用的腐蚀性应用。
PCM-1传感器经久耐用，能够承受从真空到大气的持续振动和快速压力变化。每款产品都经过单独测试、校准，并针对与温度变化相关的漂移进行补偿。校准数据存储在内部非易失性存储器中。
模拟电压输出
模拟输出为外部压力读数或控制提供电压或电流信号。
PCM-1有传统模拟输出(例如4-20 mA和0-10 VDC)和各种可选数字接口的版本。

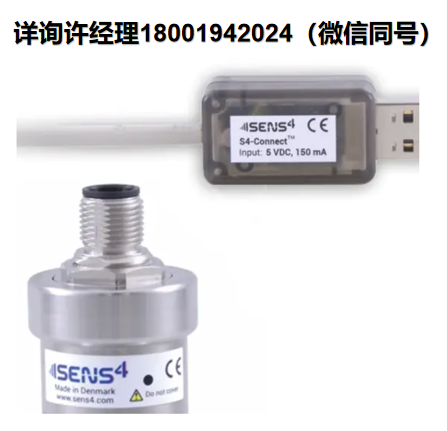

S4-Connect编程器
创新的S4-Connect USB数字通信接口提供对强大数字内核的访问。它支持通过电源线进行数字通信，无需额外的连接器引脚。该接口可用于诊断、维护、服务、校准、设定点配置、模拟输出缩放和其他参数的定制。此外，这些产品的引脚与模拟传感器的工业标准引脚兼容。
过程压力控制和监控
可选设定值可用于通过固态继电器控制或监控测量压力。基本控制采用带有可编程设定点和滞后值的开/关调节。
高级外壳设计
IP67密封的316不锈钢外壳带有集成的疏水膜，专为极端环境而设计。当环境压力、温度和湿度波动时，创新的水分控制屏障可防止内部水分积聚和水凝结。表压传感器相对于环境压力进行测量，疏水膜在环境条件变化(如天气或海拔变化)时提供压力平衡。
自定义设置
PCM-1传感器可通过定制配置交付，以满足特定的应用要求，并适用于开箱即用的特定设备安装。预配置选项的示例包括测量范围、真空压力单位、设定点配置和输出信号缩放。
定制产品将被分配一个唯一的零件号，以便将来简单直接地重新订购。
丹麦SENS4 PCM-1系列 真空变送器应用与市场：
PCM-1设计用于恶劣的工业环境。有多种PCM-1配置可供选择，可满足各种应用的不同要求。
