MLS7100AFT变压器损耗测量电桥专门设计用于大大简化变压器铁芯和铜损耗的测定，是现场工作时的理想选择。测量电桥具有开路和短路测量功能。许多变压器可以直接连接到MLS7100，而无需进一步的传感器。
在讨论电气效率、运行补偿和变压器总价值时，磁芯损耗是一个重要的变压器参数。磁芯损耗主要来自钢材损耗（涡流和磁滞损耗）以及磁芯损耗。
当相对较小的磁化电流流动时，通常使用开路测量来确定钢的损耗。使用这种技术，由于功率和电流的平方相关性，铜损耗最小化。
铜损耗通过短路测量确定，因为钢芯的磁化调制应最小化。此外，短路电压是通过这种方式确定的，这也是一个重要的量。在实践中，测试电压输入在高压侧（简称低压侧），因为至少有许多中功率变压器在工业电网中容易获得的电压之间达到其标称电流 (e. g. 3 x 400 V -4 % of 10 kV).
在开路测量期间，必须对钢芯进行完全建模，以达到变压器标称电压。使用高压侧时，电压会非常高，因此通常在低压侧输入测试电压（例如3 x400 V），并相应地重新计算结果.
MLS 7100AF 变压器损耗测量电桥主要特征：
• 开路测量
• 短路测量
• 自由选择电压和电流分配器
• max. 1000 kV 带传感器
• max. 1000 kA 带传感器
• 550 V (chained) 6 A 可直接连接

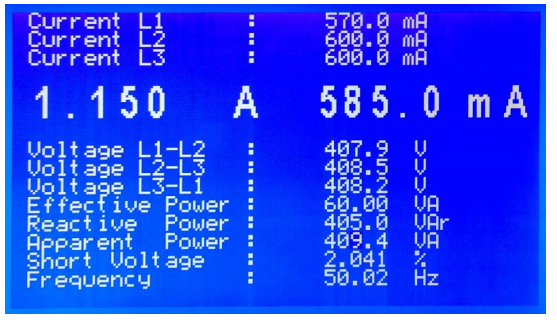

• 测量和显示: -电压
– 电流
– 功率
– 短路值
– 频率
• Centronics打印机端口
• RS232C 外部控制端口

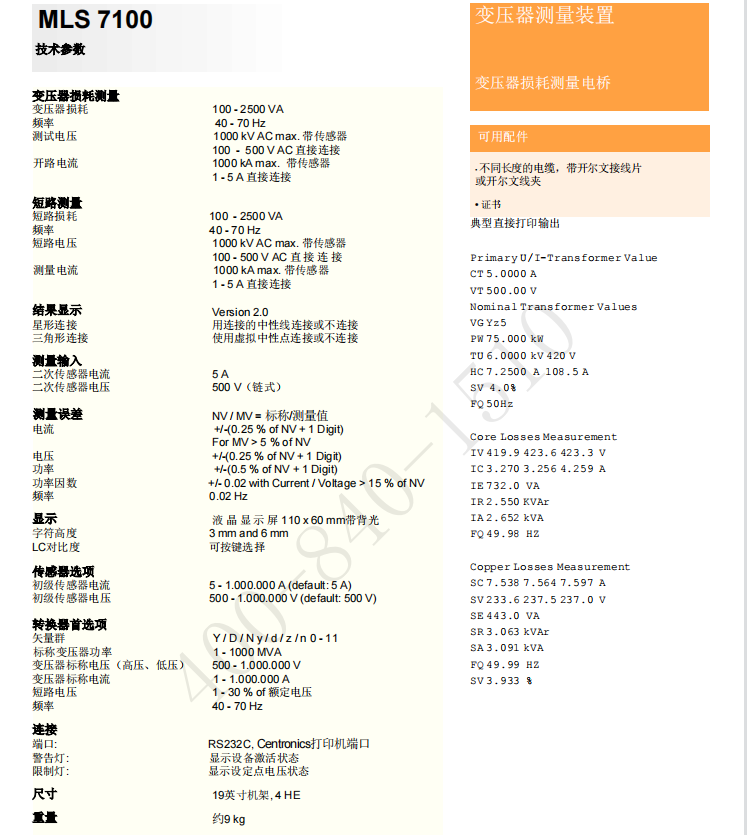

MLS7100AFT变压器损耗测量电桥技术参数：
