门驱动器 ATS-300- MOFE

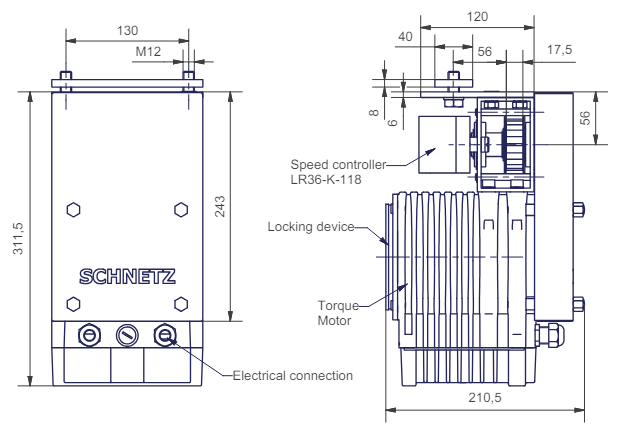

ATS-300- MOFE 产品尺寸

ATS-300- MOFE 产品规格

描述：用于打开防火门的电子控制驱动器，配合客户提供的闭合配重，集成锁定装置，无需限位开关，免维护。

驱动开启力为40N – 450N，取决于电位器设置。

最大拉力为600N（在齿带上）。

开启速度为0 m/s – 0.4 m/s，取决于闭合配重、电位器设置和门的摩擦力。

扭矩电机480 rpm，400V，440W，1A，35%工作比，IP 54。

锁定装置为KEB，U 24V 直流，P 11W，M 9Nm，100%工作比。

关闭速度可调节为0.08 m/s – 0.2 m/s。

环境温度为-15°C – +40°C。

重量为25kg。

附带配件：门驱动支架106和带焊接板的返回滑轮109。

所需配件：齿带LL8M15，2个端垫D30100.8-T，按钮控制单元，烟雾探测器，手动操作按钮，控制单元。

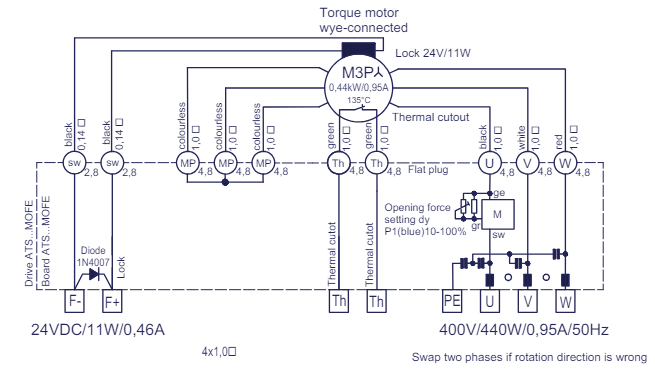

客户提供的控制单元和电源的连接

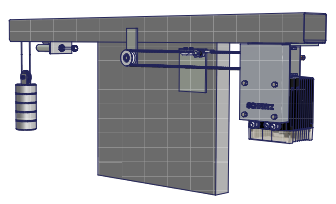

ATS 300 / 400 /600 / 900 -MOF 单扇门安装指引

1.将驱动单元牢固地夹在轨道上。只有一个型号，可以安装在门打开或关闭时的左侧或右侧。

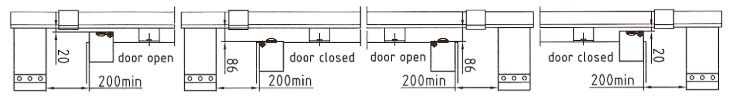

2.将门驱动支架焊接到门边缘附近，面向驱动单元。驱动单元和门驱动支架之间的最小距离为 200 毫米。根据开启方向，轨道和门驱动支架之间的间隙为 20 或 86 毫米。如有必要，可在门叶和驱动支架之间放置垫片，以确保后期皮带的自由移动。

3. 将门从驱动单元远离（行程结束）并将回转滑轮安装到门驱动支架的远侧轨道或轨道支架上（最小间隔 200 毫米，最大间隔 500 毫米），注意确保皮带的自由移动。

4.关闭门并用木楔固定。

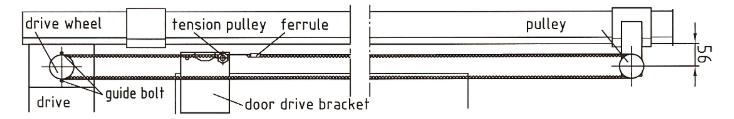

5.将齿形带的末端置于驱动小齿轮和上下导向销之间的其中一个，取决于门驱动支架的位置。将齿形带的末端牢固地与齿相嵌合，手动旋转驱动器，直到带子的末端在经过 180 度转弯后从另一导向销之间出现。
6.按附带的安装选项所示布置带子。
7.将带子滑入张紧滑轮的槽中，使其自由端延伸约 50 毫米。绕两圈并用 6 毫米内六角螺钉固定。将另一端拉紧并将其牢固夹在门驱动支架上。修剪多余长度。松开 6 毫米内六角螺钉，然后使用 24 毫米开口扳手重新拧紧张紧滑轮（最大皮带张力 600N）。然后用 6 毫米内六角螺钉固定滑轮。
