CORNERWELD DUCT 角缝焊机

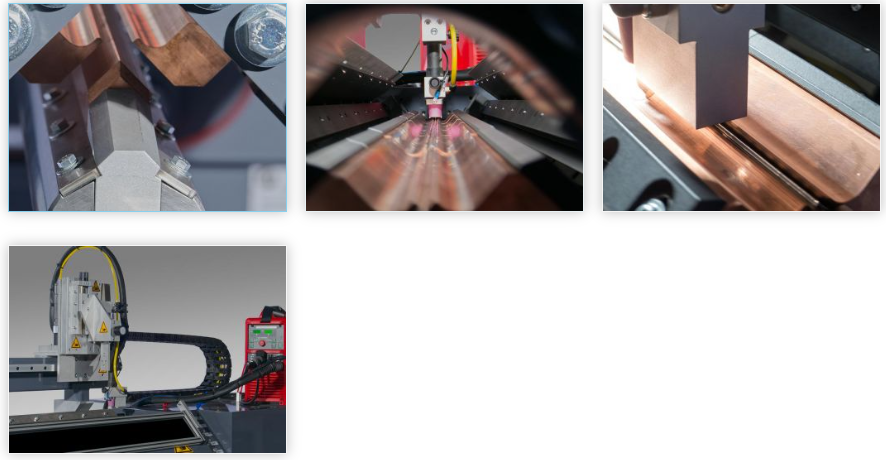

CORNERWELD DUCT角缝焊机用于以90°角焊接金属板角边缘。精密夹紧系统配有集成的冷却和气体供应。通过可靠且用户友好的控制系统控制整个焊接周期,可获得高质量的焊接结果。
CORNERWELD DUCT角缝焊机的最大焊接长度可达1600 mm。一侧的最大向内回流法兰长度可达6 mm。此外,一侧的向外回流法兰长度高度可达20 mm。
根据DIN-EN 1505和1507标准的气密通风管道与高达40mm的双面法兰的焊接可以使用带有特殊心轴提升和角度夹爪的可变夹紧系统来实现。
常见的角缝管道应用包括餐饮业以及卫生和实验室家具用不锈钢外壳。
CORNERWELD DUCT角缝焊机主要特征:
品种繁多
直观的用户指导
无后期处理
CORNERWELD DUCT 型号 | 900 | 1100 | 1300 | 1600 |
焊接长度可达 | 900mm | 1100mm | 1300mm | 16o0mm |
部件尺寸最小值 | 80 x 80 mm2 | 90 x 90 mm2 | 100 x 100 mm2 | 120 x 120 mm2 |
最大部件尺寸 | 900 x 900 mm2 | |||
夹紧高度高于地面 | 约1220毫米 | |||
材料类型 | 不锈钢、软钢、镀锌钢、铝 | |||
材料厚度 | 0.5毫米-3.0毫米 | |||
最大向内回流法兰 | 6毫米 | |||
最大向外回流法兰 | 20毫米 | |||
内部夹紧工具 | 耐磨铜(CuCrZr)、不锈钢(可选) | |||
夹紧指 | 耐磨铜(CuCrZr)、不锈钢(可选) | |||
夹紧系统 | 气动,预夹紧功能 | |||
弧长 | 常数(在整个焊接长度上) | |||
焊接工艺 | TIG、等离子、TIG或冷送丝等离子 | |||
焊接方向 | 可自由选择 | |||
气体 | 火炬气、背衬气和尾气 | |||
冷却回路 | 心轴和火炬 |
