德国Schäfter+Kirchhoff偏振分析仪 SK010PA保偏光纤电缆偏振仪
德国Schäfter+Kirchhoff偏振分析仪 SK010PA保偏光纤电缆偏振仪特征
- 测定偏振状态 （SOP），使用所有四个斯托克斯参数、PER（偏振消光比）、偏振度 （DOP）、椭圆度等。
- USB 2.0 供电设备（控制、数据传输和供电）
- 在庞加莱球上或以偏振椭圆形式显示SOP
- PM 光纤评估和偏振对准的特殊例程
- 与微台系统、轨道或笼式系统兼容，适用于自由光束应用，包括用于光纤应用的 FC APC 适配器
描述
SK010PA的偏振分析仪（有时称为偏振仪）是通用的偏振测量设备和测试系统，用于将相干激光束源耦合到保偏光纤电缆中。它们是根据实践经验开发的，重点是高可用性。
偏振分析仪是一种即插即用设备，直接连接到 Windows 设备的 USB 端口。该设备结构紧凑，可以轻松集成到现有系统中。快速进行对准和测量。执行斯托克斯参数的实时测量，并显示在交互式显示器中，该显示器描绘了庞加莱球上的极化状态。
德国Schäfter+Kirchhoff偏振分析仪 SK010PA保偏光纤电缆偏振仪测量方法
耦合到偏振分析仪的相干辐射通过旋转的四分之一波板和固定偏振器，然后被光电探测器记录。
软件 SKPolarizationAnalyzer 评估从光电二极管信号和四分之一波板的时间/位置信息的详细分析中检索到的斯托克斯参数。
然后在庞加莱球上描绘了偏振状态，其中偏振状态的任何变化，包括旋转方向（在北半球或南半球上描绘）都很容易看到。
SK010PA偏振分析仪提供了优化相干源的入射偏振方向与光纤偏振轴的对齐以及测量由此产生的偏振消光比 （PER） 的程序。
该过程从记录出口极化状态开始，同时改变温度或小心弯曲光纤，以导致出口极化波动。然后，一个圆会自动拟合到庞加莱球体上的数据点，并显示平均值和最小 PER。
该圆的半径表示对准的质量，因为它显示了光纤偏振轴与入射相干辐射的偏振轴之间的角度偏差。对于最佳对齐的理想光纤，数据圆会聚到一个点，即圆的中心。
在所示示例中，庞加莱球体上的圆具有较大的半径。在连续测量出口偏振状态期间，光纤轴相对于激光源的偏振轴旋转。当出口极化态尽可能接近庞加莱球上的圆心时，就达到了最佳对齐。
然后进行第二次测量，显示光纤优化偏振对准的参数。
自由光束测量
偏振分析仪还可用于为自由光束应用设置明确定义的偏振状态。对于这些类型的测量，激光束轴与偏振分析仪的正确对准至关重要。这可以使用微型工作台或 40 毫米保持架系统，并使用 4 根杆或导轨系统的连接来完成。
四分之一波板的调整
SK0101PA偏振分析仪可用于对准和量化延迟光学器件，例如带有集成四分之一波片的光纤准直器 60FC-Q。对于这些准直器，通过旋转四分之一波板来调整结果偏振。当到达两极时设置圆偏振光，右旋圆偏振位于北极，左旋偏振位于南极。

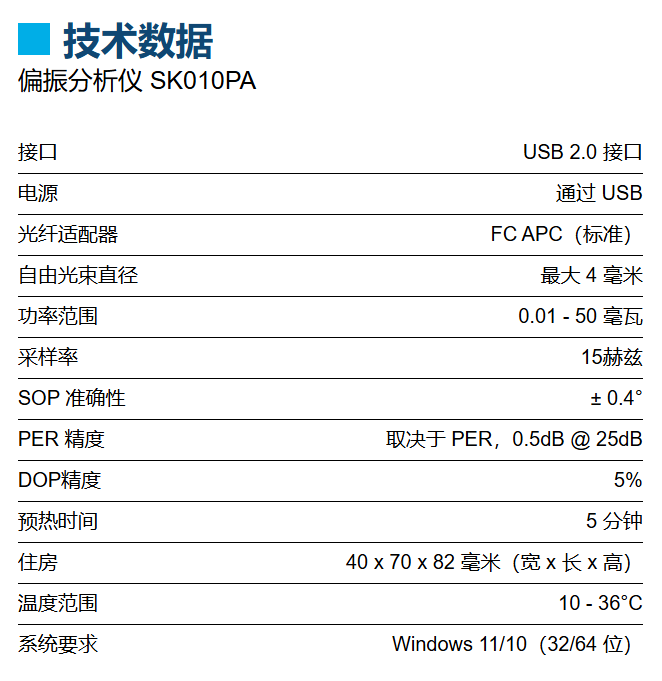

标准交付
选择SK010PA
USB电缆
用于 FC APC PA-FC-4-0 型宽键光纤连接器的适配器
用于后安装的适配器 PA-AP-M4
作软件： 适用于 Windows 11/10 的 SKPolarizationAnalyzer（32/64 位）
DLL
