德国Schäfter + Kirchhoff 激光源,13LN/13LNM半导体激光管光束源激光器
Schäfter + Kirchhoff 3LR/13LRM激光源 特征
具有扇形角和大致均匀强度分布的机器视觉激光线。这包括 13LR/13LRM 和 13LN/13NM 系列激光器。这两个系列都有 Micro（较小的线宽）或 Macro 版本（扩展的焦深）版本。
- 扇形角度
- 大致均匀的强度分布
- Laser Line Generator 系列 13LR/13LRM
- 更大的扇形角度，适用于更长的激光线路
- 可调工作距离
- Laser Line Generator 系列 13LN/13LNM
- 小风扇角度
- 超小线宽（仅限 13LN）
- 可选的低噪音版本：
- LNC-13LN 系列 （Micro） 和 LNC-13LNM 系列 （Macro）
- 微线发生器，用于焦平面中的小激光线宽和高功率密度
- 用于扩展焦深的宏观线生成器
Schäfter + Kirchhoff 3LR/13LRM激光源描述

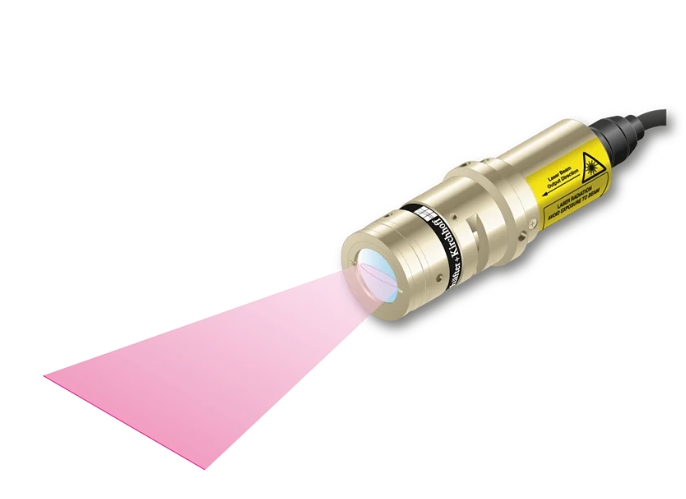

13LR/13LRM 和 13LN/13LNM 系列半导体激光管光束源产生的激光线具有扇形角，并且沿激光线的强度分布大致均匀。
Schäfter + Kirchhoff 13LR 与 13LN
13LR 系列激光器产生的激光线具有 12°、25° 或 40° 的固定扇形角，具有恒定的线宽和沿激光线的大致均匀强度分布。精细结构是一连串等距的点，间距约为线宽。沿激光线的线宽是恒定的。在整个激光线中，13LR 系列激光器的强度分布为高斯分布，13LRM 系列激光器的强度分布约为高斯分布。
13LN/13LNM 系列激光器产生的激光线具有 0° 到 16.8° 之间的小扇形角，并且沿激光线的强度分布大致均匀。更准确地说，它是由边缘强度典型值为 80% 的孔径剪切的高斯分布。
在整个激光线中，13LN 系列的强度分布为高斯分布，13LNM 系列的强度分布近似高斯分布。对于 13LN 系列，沿中心 60% 的线宽是恒定的，在此区域之外，线宽相差高达 30%。
Micro 和 Macro 激光器
13LR 和 13LN 系列激光器是激光微型线发生器，设计用于生产小线宽的生产线。它们的焦深较小（在本例中，焦深是瑞利范围）。
激光宏线发生器（如 13LRM 和 13LNM 系列的相应激光器）具有共同的基本光学特性，但旨在产生具有扩展焦深的激光线。
电子学
激光器具有用于控制激光器输出功率的集成电子元件。输出功率可以使用调制输入端口（TTL 和模拟）控制，也可以使用电位计手动控制。激光器可选配 RS232 串行接口，用于激光器控制和数据读取。
调整工作距离
对于 13LR/13LRM 系列激光器，可以通过调整焦距设置来调整工作距离。请注意，光束参数（如线长和线宽）与工作距离成比例增加。此外，建议微调激光和目标物之间的距离，以实现精细聚焦和最小线宽。
对于 13LN 系列激光器，工作距离是固定的。建议微调激光和目标物之间的距离以进行精细聚焦，以实现最小的线宽。
可选：低噪音版本
激光器系列 13LN/13LNM 还提供低噪声版本 LNC-13LN （Micro） 和 LNC-13LNM （Macro）。这些激光器具有低噪声（典型值为 < Po （RMS，带宽< 1 MHz）的 0.15%）），并且工作时无跳模。由于相干长度减小，散斑对比度降低。但是，对于较小的线条，此效果较小。（Po 是最大指定输出功率。
这些高质量的激光器可用于机器视觉应用、激光三角测量或激光光切片等。
