带吹扫孔的吹扫光纤准直器
这些光纤准直器是 60FC 系列光纤准直器的特别修改版本。它们还有一个径向布置的钻孔，用于吹扫（冲洗）目的。吹扫这些光纤准直器的可能性使其适用于 UV 应用。

特征

60FC 系列光纤准直器的特殊版本，带有用于吹扫（冲洗）目的的钻孔。

提供用于 UV 波长范围的镜头。

有外径为 Ø 25 mm 的特殊转接环，例如用于标准运动镜安装座或与 Ø 19.5 mm 的系统安装座一起使用，其孔与光纤准直器的孔相匹配。螺纹允许连接冲洗喷嘴。

这些光纤准直器是 60FC 系列光纤准直器的特别修改版本。它们还有一个径向布置的钻孔，带有 M3 螺纹，用于吹扫（冲洗）目的。
吹扫这些光纤准直器的可能性使其适用于 UV 应用。（参考资料：Marciniak et al.， arXiv：1704.05879）

用于 UV
的光学元件与标准系列 60FC 光纤准直器不同，该系列配备熔融石英透镜，适用于 250 nm 以上的波长。由于这些是平凸透镜，因此它们仅对 NA_e^{为 2}< 0.04 的光纤具有衍射极限。所有镜头均采用 AR 涂层。

焦距
调整例如，使用标准系列 60FC 光纤准直器，光纤端面和准直光学元件之间的距离是通过偏心键来调整的。调整焦距时镜头不旋转。最终的对焦设置通过两个径向排列的夹紧螺钉锁定。

最佳镜头性能
APC 型连接器的倾斜抛光由预先倾斜的机械耦合轴考虑，该轴补偿光束偏转，您可以在中心使用透镜。这最大限度地减少了仅因通过透镜的非理想光束路径而导致的像差。

连接器类型
光纤准直器可配备 FC PC 或 FC APC 插座。光纤插座有一个额外的沉头螺钉，以提高指向稳定性。

安装

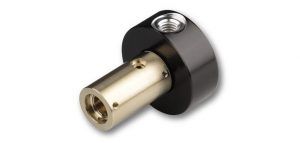

光纤准直器使用特殊的转接环进行安装，例如系统安装座 Ø 19.5 mm 或外径 Ø 25 mm（例如，用于标准运动镜安装座），其孔与光纤准直器的钻孔相匹配。螺纹允许连接冲洗喷嘴。
